Cách đặt ID người gọi cho các cuộc gọi IP-to-E1

Hướng dẫn này nhằm chỉ ra cách đặt ID người gọi cho các cuộc gọi IP-to-E1. Trong hướng dẫn này, MTG200 được lấy làm ví dụ để hiển thị các cấu hình. Và các cấu hình cũng sẽ được áp dụng cho các sản phẩm TG khác của Dinstar. Có 2 chế độ để đặt ID người gọi, đó là Cổng Bind Port và Đường Bind Tuyến. Người dùng có thể chọn một trong số họ theo kịch bản ứng dụng thực tế.

Sau đây, chúng tôi sẽ giới thiệu cách sử dụng hai chế độ này để đặt ID người gọi tương ứng.

Ghi chú:

MTG1000 không có chức năng này.
Nếu phiên bản phần sụn hiện tại của thiết bị không có chức năng này, vui lòng nâng cấp nó.
Hai chế độ không thể được áp dụng cho mỗi cổng E1 cùng một lúc.

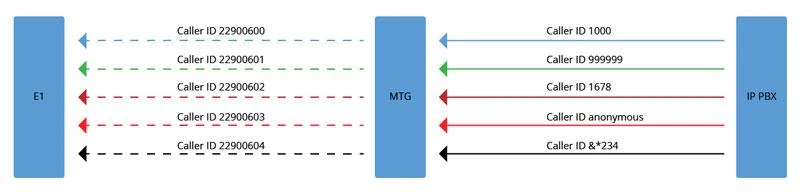

MTG port0 được kết nối với cáp E1 và có phạm vi ID người gọi là 22900600 – 22900615 và 22900617-22900699. Khi cuộc gọi chuyển từ IP sang PSTN, hãy sử dụng bất kỳ ID người gọi nào trong phạm vi để thay thế ID người gọi ban đầu.

Chế độ cổng Bind

Chế độ Cổng Bind của Bind dựa trên cổng E1. Miễn là các cuộc gọi đi qua cổng E1 này, tất cả ID người gọi sẽ được thay thế.

1. Tạo nhóm người gọi

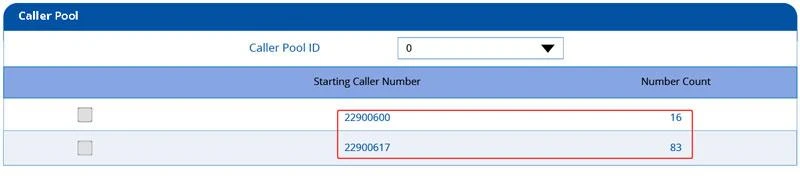

Nhấp vào Bộ lọc số -> Nhóm người gọi.

Chọn 0 làm ID nhóm người gọi.

Số người gọi bắt đầu được định cấu hình là 22900600 và Số đếm được đặt là 16. Có nghĩa là phạm vi ID người gọi là 22900600-22900615. MTG sẽ chọn một số người gọi trong phạm vi ngẫu nhiên để thay thế số ban đầu.

2. Thêm số cổng

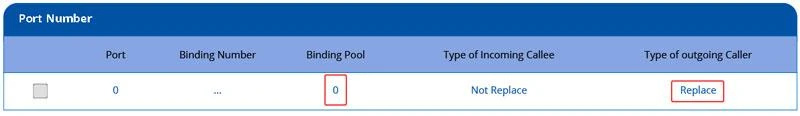

Nhấp vào Cấu hình nhóm PSTN -> Số cổng

Thêm một quy tắc cho số cổng. Nghĩa là, đặt nhóm Binding là trực tiếp 0 0 (có nghĩa là liên kết nhóm người gọi là 0 0 với Cổng E1 0). Và đặt Loại người gọi đi là Thay thế trực tuyến, có nghĩa là ID người gọi của các cuộc gọi IP-to-PSTN sẽ được thay thế.

Lưu ý: Mức độ ưu tiên của Số liên kết cao hơn so với Binding Pool. Nghĩa là, nếu Số liên kết được đặt làm số được chỉ định, tất cả ID người gọi của các cuộc gọi IP-PSTN sẽ được thay thế bằng số liên kết này. Trong trường hợp này, không cần thiết phải đặt nhóm ràng buộc.

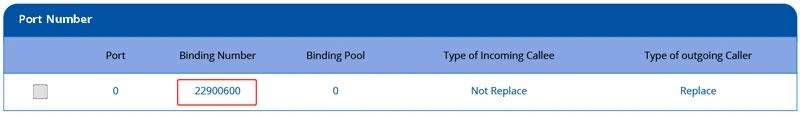

Ví dụ: Nếu bạn đặt 22900600 trong trường Số liên kết, tất cả CID (ID người gọi) sẽ được thay thế bằng 22900600 như sau:

Chế độ tuyến đường ràng buộc

Chế độ tuyến đường của Bind Bind dựa trên quy tắc tuyến đường trong IP-> PSTN. Bạn có thể đặt điều kiện để xác định CID của cuộc gọi nào sẽ được thay thế và CID của cuộc gọi nào sẽ không.

1. Tạo nhóm người gọi

Nhấp vào Bộ lọc số -> Nhóm người gọi.

Chọn 0 làm ID nhóm người gọi.

2. Tạo danh sách trắng

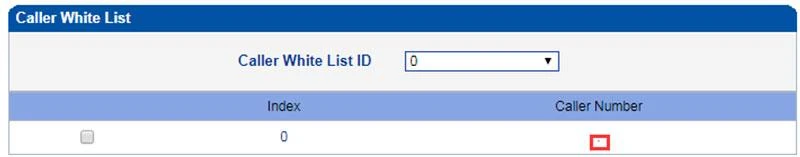

Nhấp vào Bộ lọc số -> Danh sách trắng của người gọi.

Chọn 0 làm ID danh sách trắng của người gọi và đặt Số người gọi là ‘.’ . Dấu chấm có nghĩa là tất cả các số cuộc gọi.

3. Tạo hồ sơ bộ lọc

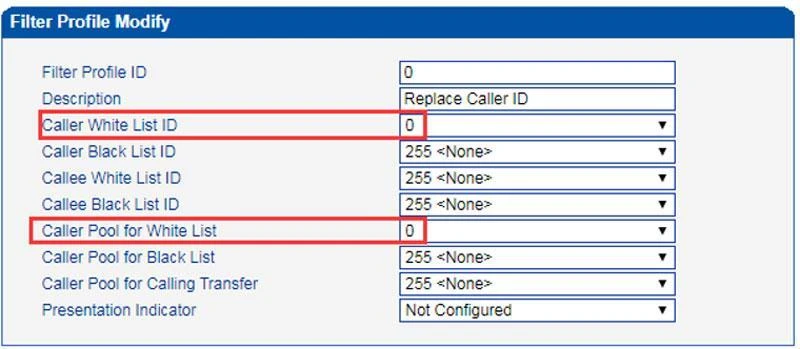

Nhấp vào Bộ lọc số -> Cấu hình bộ lọc.

Tạo bộ lọc hồ sơ 0, đặt ID danh sách trắng của người gọi là 0 (danh sách trắng này đã được định cấu hình ở bước 2). Và đặt Nhóm người gọi cho danh sách trắng là 0 (nhóm người gọi này đã được định cấu hình ở bước 1).

4. Tạo tuyến IP-> PSTN

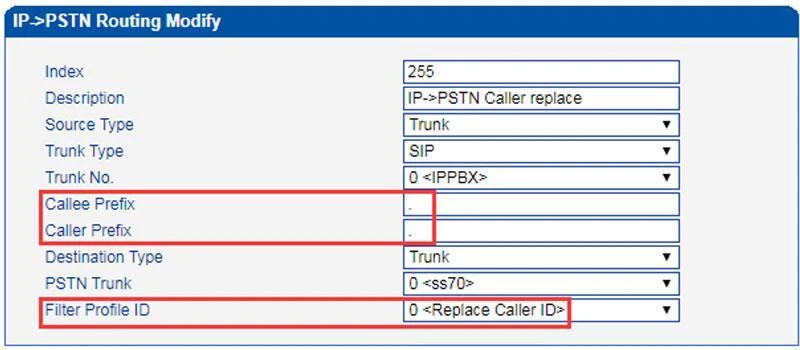

Nhấp vào Định tuyến cuộc gọi -> IP-> Định tuyến PSTN

Tạo quy tắc định tuyến cho các cuộc gọi IP-> PSTN. Chọn 0 cho ID hồ sơ bộ lọc (hồ sơ bộ lọc này đã được định cấu hình ở bước 3). Bạn cũng có thể đặt Tiền tố người gọi / Callee làm điều kiện để lọc số người gọi. Dấu chấm ‘.’ có nghĩa là khớp tất cả các số gọi.
