Hướng dẫn lắp đặt hệ thống điện thoại nội bộ nhà cao tầng

Việc trang bị một hệ thống liên lạc thông suốt giữa các phòng ban, tầng lầu là yếu tố then chốt để duy trì hiệu suất làm việc. Đối với các công trình quy mô lớn, việc tiến hành lắp đặt hệ thống điện thoại nội bộ nhà cao tầng không chỉ dừng lại ở việc nối dây cắm cáp mà đòi hỏi sự tính toán kỹ lưỡng về khả năng mở rộng, tính ổn định và bảo mật.

Nói một cách đơn giản, một hạ tầng tốt sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành về lâu dài. Môi trường tòa nhà phức tạp với hàng chục, hàng trăm tầng luôn ẩn chứa những nguy cơ nhiễu sóng hoặc hư hỏng thiết bị nếu không tuân thủ các nguyên tắc an toàn. Vậy làm thế nào để triển khai hiệu quả? Trong bài viết này, chúng tôi sẽ đi sâu vào hướng dẫn chi tiết từng bước, giúp bạn có cái nhìn tổng quan nhất.

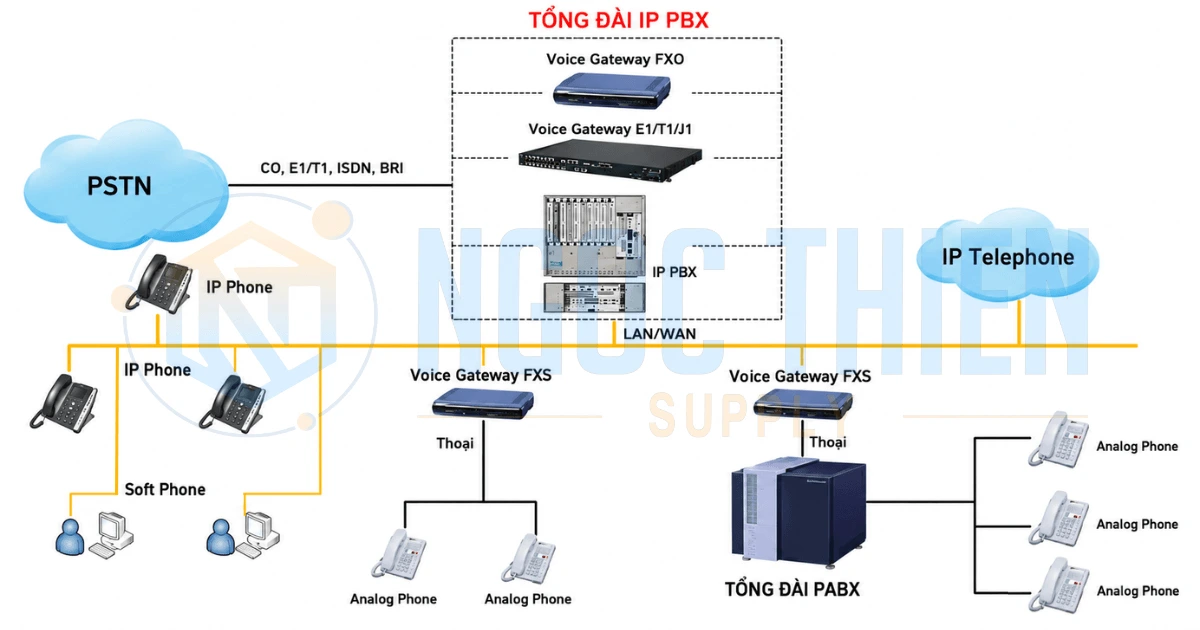

1. Sơ đồ nguyên lý điện thoại nội bộ tòa nhà tiêu chuẩn

Để triển khai thành công, việc đầu tiên cần làm là nắm vững sơ đồ nguyên lý điện thoại nội bộ nhà cao tầng. Đây được xem như bản thiết kế gốc, phác thảo toàn bộ đường đi của tín hiệu từ trung tâm điều khiển đến từng máy nhánh. Việc có một bản đồ rõ ràng không chỉ giúp đội ngũ kỹ thuật thi công nhanh chóng mà còn tạo điều kiện thuận lợi cho công tác bảo trì, sửa chữa sau này. Khi có sự cố xảy ra, kỹ thuật viên chỉ cần nhìn vào bản vẽ là có thể xác định được vị trí lỗi một cách chính xác.

Mạch điều khiển trung tâm thường được đặt tại phòng máy chủ (server room), nơi hội tụ tất cả các đường truyền cáp quang và cáp đồng từ nhà mạng. Tủ phân phối chính (MDF) sẽ đóng vai trò như trái tim của hệ thống. Từ đây, tín hiệu sẽ được phân nhánh qua các tủ cáp trung gian đặt tại mỗi tầng (IDF – Intermediate Distribution Frame). Cấu trúc phân cấp này đảm bảo rằng tín hiệu luôn đạt chất lượng tốt nhất, hạn chế tối đa suy hao trên đường truyền dài, đáp ứng mật độ liên lạc lớn.

Ngoài ra, hệ thống cáp trục chính (backbone) đóng vai trò như xương sống của toàn bộ kiến trúc. Tùy thuộc vào quy mô, người ta có thể sử dụng cáp đa đôi hoặc cáp quang để nối từ phòng máy chủ lên các tầng qua trục kỹ thuật. Việc đấu nối tại các hộp cáp tầng cần tuân thủ nghiêm ngặt chuẩn màu và đánh dấu rõ ràng trên patch panel. Điều này giúp kỹ thuật viên dễ dàng nhận diện và quản lý hàng nghìn sợi dây cáp đan xen nhau, giảm thiểu rủi ro nhầm lẫn khi thay đổi vị trí.

2. Các giải pháp điện thoại nội bộ nhà cao tầng phổ biến hiện nay

Khi bàn về việc thiết lập hạ tầng truyền thông, có nhiều lựa chọn khác nhau tùy thuộc vào ngân sách và định hướng phát triển của doanh nghiệp. Việc chọn đúng giải pháp điện thoại nội bộ nhà cao tầng sẽ quyết định đến tính linh hoạt, khả năng mở rộng cũng như các tính năng thông minh có thể tích hợp. Hiện nay, thị trường phân chia thành hai khuynh hướng chính là hệ thống Analog truyền thống và hệ thống IP hiện đại, mỗi loại đều có ưu điểm riêng.

2.1. Hệ thống tổng đài Analog truyền thống

Hệ thống tổng đài Analog đã tồn tại từ rất lâu và vẫn giữ được chỗ đứng nhờ tính ổn định cao và chi phí đầu tư ban đầu thấp. Hệ thống này sử dụng cáp đồng (thường là cáp 2 pair hoặc 4 pair) để truyền tải tín hiệu âm thanh dưới dạng sóng điện từ. Điểm mạnh lớn nhất của tổng đài Analog là hoạt động độc lập với mạng Internet, nghĩa là ngay cả khi mạng nội bộ (LAN/WAN) bị lỗi hoặc hệ thống bị tấn công mạng, hệ thống liên lạc vẫn duy trì bình thường.

Tuy nhiên, nhược điểm của phương án này là giới hạn về khoảng cách và khả năng mở rộng. Khi muốn thêm máy nhánh, bạn phải chạy thêm đường dây vật lý từ tổng đài trung tâm đến vị trí mới. Việc thi công đường dây cáp rườm rà có thể làm ảnh hưởng đến thẩm mỹ và tiến độ của các công trình quy mô lớn. Đặc biệt, hệ thống tổng đài Analog khó tích hợp với các phần mềm quản lý hiện đại như CRM hay ERP, hạn chế trong việc quản lý dữ liệu khách hàng.

2.2. Hệ thống tổng đài IP (VoIP) tiên tiến

Đây được xem là xu hướng tất yếu trong kỷ nguyên số, mang lại cuộc cách mạng trong giao tiếp nội bộ. Việc triển khai công nghệ VoIP cho phép truyền tải tín hiệu thoại qua nền tảng mạng IP (LAN/WAN), giúp doanh nghiệp tận dụng lại hạ tầng mạng máy tính có sẵn. Việc lắp đặt tổng đài IP và điện thoại nội bộ mang lại sự linh hoạt tuyệt đối. Người dùng có thể sử dụng phần mềm trên điện thoại thông minh, máy tính hoặc thiết bị phần cứng chuyên dụng để kết nối vào hệ thống bất cứ nơi đâu có Internet.

Thực tế thì, với hệ thống tổng đài IP, việc mở rộng trở nên vô cùng đơn giản, chỉ việc cấu hình trên giao diện web mà không cần kéo thêm cáp cứng vật lý. Hơn thế nữa, VoIP hỗ trợ nhiều tính năng cao cấp như ghi âm cuộc gọi, hộp thư thoại gửi qua email, họp hội nghị nhiều bên và tự động phân bổ cuộc gọi (ACD). Đây là cấu hình lý tưởng để kết nối nhiều chi nhánh lại với nhau, tạo thành một mạng lưới giao tiếp duy nhất không tốn phí gọi nội bộ giữa các văn phòng.

3. Chi tiết quy trình thi công điện thoại nội bộ nhà cao tầng

Để đảm bảo một kết quả hoàn hảo, quy trình thi công điện thoại nội bộ nhà cao tầng phải trải qua nhiều bước kiểm duyệt khắt khe, từ giai đoạn khảo sát cho đến lúc bàn giao. Việc nắm rõ cách lắp đặt hệ thống tổng đài điện thoại cơ bản sẽ là nền tảng vững chắc để triển khai cho những dự án lớn. Mọi thứ cần được thực hiện tuần tự để tránh sự cố chồng chéo giữa các nhà thầu thi công điện nước, mạng và nội thất kiến trúc.

• Khảo sát và thiết kế bản vẽ: Kỹ sư sẽ tiến hành khảo sát thực tế, tính toán khoảng cách chạy dây, vị trí đặt thiết bị trung tâm và tủ phân phối (MDF/IDF). Từ đó lập bản vẽ sơ đồ triển khai chi tiết, thống nhất với thiết kế tổng thể kiến trúc tòa nhà để lên dự toán vật tư chính xác.
• Kéo cáp trục chính và cáp ngang: Đây là công đoạn đòi hỏi nhiều nhân lực và sự cẩn thận. Cáp trục chính (backbone) sẽ được kéo từ phòng máy chủ theo các trục kỹ thuật (shaft) lên các tầng. Sau đó, từ tủ cáp các tầng, đội thi công sẽ chạy dây dọc theo máng cáp, trần thạch cao đến từng vị trí làm việc.
• Đấu nối phiến xuyên tâm và tủ rack: Tại mỗi tầng, các đầu dây cáp được đấu nối vào phiến Krone hoặc Patch Panel. Việc sử dụng công cụ chuyên dụng (tool nhấn dây) đảm bảo tiếp xúc tốt, tránh nhiễu hoặc chập chờn tín hiệu. Cần đánh dấu nhãn mác rõ ràng bằng máy in nhãn ở hai đầu cáp.
• Lắp đặt phần cứng thiết bị: Đặt tổng đài vào tủ rack tại phòng server, kết nối nguồn điện ổn định thông qua UPS dự phòng và cắm dây cáp trung kế từ nhà cung cấp dịch vụ vào. Kỹ thuật viên sẽ tiến hành lắp thiết bị đầu cuối, gắn wallplate tại bàn làm việc người dùng.
• Cài đặt cấu hình và kiểm thử: Khởi tạo hệ thống bằng phần mềm, khai báo thông số máy nhánh, lập trình lời chào IVR (Interactive Voice Response), cài đặt nhóm đổ chuông. Cuối cùng, thực hiện gọi test nội bộ, kiểm tra bằng máy đo chuyên dụng Fluke để xác nhận đường truyền đạt chuẩn.

Xem chi tiết: Dịch vụ lắp đặt tổng đài điện thoại IP trọn gói, giá rẻ 2026

4. Những lưu ý lắp đặt hệ thống điện thoại nội bộ nhà cao tầng quan trọng

Việc nắm vững các lưu ý lắp đặt điện thoại nội bộ nhà cao tầng sẽ giúp bạn tránh được những lỗi cơ bản và phát sinh chi phí không đáng có trong quá trình sử dụng lâu dài. Môi trường tòa nhà luôn ẩn chứa những nguy cơ nhiễu sóng hoặc hư hỏng thiết bị nếu không tuân thủ các nguyên tắc an toàn. Vấn đề là nhà quản lý cần có cái nhìn dài hạn về khả năng mở rộng để không bị động trong tương lai.

• Tính toán số lượng cáp dự phòng: Khi thiết kế hệ thống cáp trục chính và cáp tầng, luôn phải dự phòng từ 20-30% dung lượng. Việc kéo cáp bổ sung khi tòa nhà đã đi vào hoạt động, tường và trần thạch cao đã đóng kín là vô cùng khó khăn, gây gián đoạn và tốn kém ngân sách.
• Phân tách nguồn điện và cáp tín hiệu: Không đi chung cáp điện thoại với cáp điện lực trong cùng một ống luồn hoặc máng nhựa. Xung điện từ đường dây điện, đặc biệt là dòng điện công suất lớn, sẽ gây ra hiện tượng xuyên âm (crosstalk), khiến tiếng nói bị nhiễu, rè hoặc ngắt quãng liên tục.
• Đảm bảo hệ thống chống sét lan truyền: Tòa nhà cao tầng là mục tiêu dễ bị ảnh hưởng bởi sấm sét do độ cao. Cần trang bị bộ chống sét lan truyền trên đường trung kế viễn thông vào tổng đài để bảo vệ bo mạch trung tâm khỏi sự cố sốc điện bất ngờ, gây tê liệt toàn hệ thống.
• Hệ thống làm mát phòng máy chủ: Tổng đài phải hoạt động liên tục 24/7 sinh ra nhiều nhiệt lượng. Phòng máy chủ (Server room) cần trang bị hệ thống điều hòa hoạt động luân phiên và kiểm soát độ ẩm chặt chẽ, tránh tĩnh điện làm hỏng linh kiện vi mạch điện tử đắt tiền.
• Sử dụng vật liệu chống cháy lan (LSZH): Trong các tòa nhà cao tầng, việc đảm bảo phòng cháy chữa cháy là cực kỳ quan trọng. Nên ưu tiên sử dụng các loại cáp vỏ chống cháy lan ít khói không halogen (Low Smoke Zero Halogen) để đảm bảo an toàn tối đa khi có sự cố hỏa hoạn xảy ra.

5. Dự toán ngân sách và chi phí triển khai hệ thống tổng đài nhà cao tầng

Một trong những mối quan tâm hàng đầu của chủ đầu tư là mức đầu tư ban đầu cần thiết cho toàn bộ hạng mục này. Rất khó để đưa ra một con số chính xác bởi nó phụ thuộc vào quy mô dự án, hãng sản xuất phần cứng và công nghệ lựa chọn. Để có cái nhìn chi tiết hơn, bạn nên tìm hiểu sâu về chi phí lắp đặt 1 hệ thống tổng đài IP máy lẻ nội bộ, từ đó có thể cân đối ngân sách một cách hợp lý nhất, tránh tình trạng đội vốn dự án.

Nói một cách đơn giản, chi phí sẽ được cấu thành từ ba phần chính là thiết bị phần cứng, vật tư phụ và nhân công thi công. Phần cứng bao gồm bộ điều khiển trung tâm (PBX/IP-PBX), module mở rộng số lượng cổng, thiết bị đầu cuối, switch PoE mạng. Vật tư phụ gồm dây cáp tín hiệu, ống luồn dây, máng cáp, giá đỡ, phiến nối và tủ rack bảo vệ. Phí nhân công sẽ dao động tùy thuộc vào độ khó của kiến trúc thi công thực tế tại công trường.

6. Ngọc Thiên cung cấp và lắp tổng đài nội bộ trọn gói, uy tín

Với sự am hiểu sâu sắc trong lĩnh vực hạ tầng thiết bị viễn thông, Ngọc Thiên cung cấp các giải pháp thiết kế và thi công lắp tổng đài nội bộ trọn gói, chuẩn mực cho mọi công trình.

Thấu hiểu rằng mỗi doanh nghiệp và tòa nhà đều có kiến trúc cùng nhu cầu sử dụng riêng biệt, đội ngũ kỹ sư giàu kinh nghiệm của Ngọc Thiên luôn chủ động tư vấn lối đi tối ưu nhất. Chúng tôi cam kết mang lại hiệu suất truyền tải âm thanh vượt trội, tín hiệu ổn định và độ bền bỉ dài lâu.

Hơn thế nữa, Ngọc Thiên tự hào là đơn vị cung cấp các thiết bị hội nghị truyền hình, phòng họp và lớp học thông minh tích hợp công nghệ mới nhất. Việc kết hợp tổng đài nội bộ với giao tiếp đa phương tiện giúp xóa bỏ mọi khoảng cách không gian, nâng tầm trải nghiệm làm việc.

Lựa chọn dịch vụ lắp tổng đài trọn gói và uy tín tại Ngọc Thiên không chỉ giúp bạn tối ưu hóa chi phí vận hành, thống nhất nền tảng quản lý mà còn hoàn toàn yên tâm với chính sách hỗ trợ, bảo hành tận tâm dài hạn.

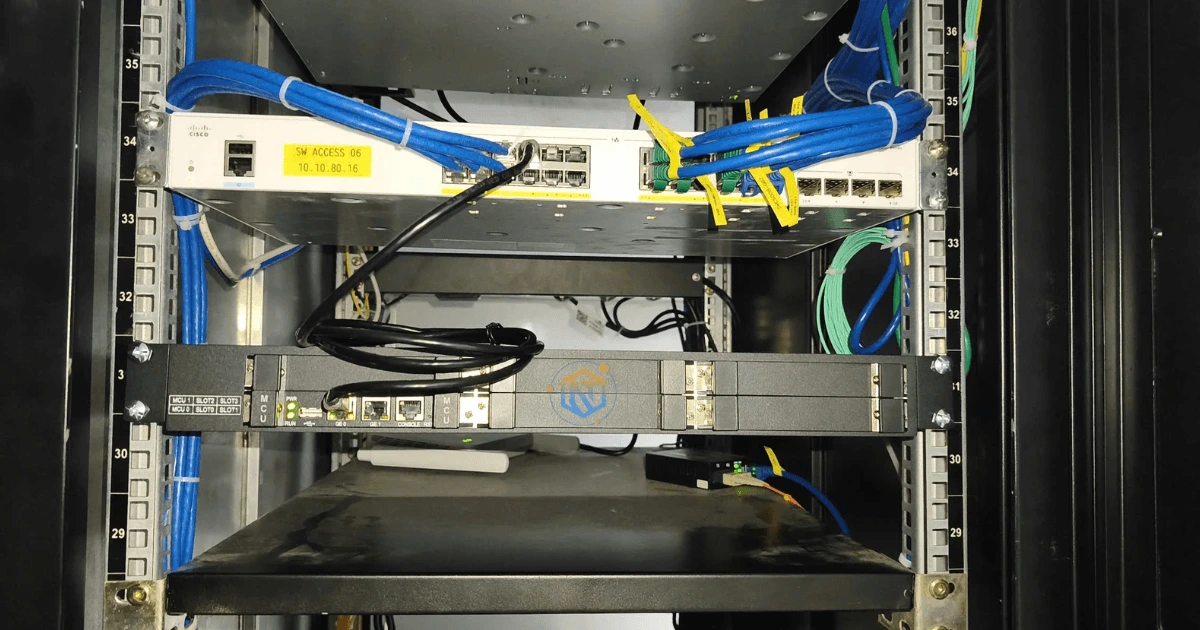

Một số dự án cung cấp và lắp tổng đài nội bộ tại Ngọc Thiên

Ngoc Thien Supply – Đơn giản hóa không gian phòng họp AI tinh gọn cho doanh nghiệp

7. Câu hỏi thường gặp
