Hướng dẫn lắp đặt hệ thống tổng đài điện thoại cơ bản từ A-Z

Xây dựng hệ thống liên lạc nội bộ ổn định và hiệu quả là một trong những ưu tiên hàng đầu của mọi doanh nghiệp hiện đại. Trong thời đại kỹ thuật số, việc liên lạc nhanh chóng không chỉ nâng cao hiệu suất làm việc mà còn thể hiện sự chuyên nghiệp với khách hàng. Việc nắm rõ hướng dẫn lắp hệ thống tổng đài điện thoại IP sẽ giúp tối ưu hóa chi phí vận hành và tăng cường khả năng quản lý thông tin liên lạc một cách toàn diện.

Tuy nhiên, với nhiều chuẩn công nghệ khác nhau trên thị trường, từ các giải pháp truyền thống đến nền tảng giao thức Internet hiện đại, quá trình triển khai có thể gặp không ít thách thức. Thông qua tài liệu hướng dẫn lắp đặt tổng đài điện thoại này, người dùng sẽ có cái nhìn tổng quan và nắm bắt được sơ đồ lắp đặt tổng đài điện thoại cũng như các bước kỹ thuật cần thiết để hoàn thiện một hệ thống tổng đài điện thoại chuyên nghiệp cho tổ chức của mình.

1. Phân loại và nguyên tắc chuẩn bị thiết bị

Trước khi tiến hành bất kỳ thao tác nào, người dùng cần xác định rõ loại hình hệ thống mà doanh nghiệp đang dự định triển khai theo đúng hướng dẫn lắp tổng đài điện thoại tiêu chuẩn. Hiện nay, thị trường viễn thông chủ yếu phân chia thành hai dòng thiết bị cơ bản là công nghệ VoIP hiện đại và công nghệ Analog truyền thống. Mỗi nền tảng hệ thống đều đòi hỏi phương pháp tiếp cận và danh mục vật tư hoàn toàn khác nhau để đảm bảo hiệu suất.

Việc hiểu rõ sơ đồ lắp ráp trong quy trình hướng dẫn lắp đặt tổng đài điện thoại sẽ giúp người kỹ thuật viên lên kế hoạch đi dây, bố trí thiết bị sao cho khoa học và tiết kiệm vật tư nhất. Đối với hệ thống Analog, hệ thống cáp thoại lõi đồng chuyên dụng là bắt buộc phải thi công. Trong khi đó, với giải pháp VoIP, bạn hoàn toàn có thể tận dụng ngay hạ tầng cáp mạng LAN sẵn có của văn phòng mà không cần kéo thêm dây mới.

Danh mục vật tư và công cụ thi công

Quá trình chuẩn bị vật tư quyết định rất lớn đến tiến độ thi công cũng như tính ổn định của hệ thống theo hướng dẫn lắp tổng đài điện thoại sau này. Bạn cần đảm bảo đã trang bị đầy đủ các thành phần cốt lõi và công cụ chuyên dụng sau đây trước khi bắt tay vào cấu hình:

• Thiết bị xử lý trung tâm: Tủ điều khiển tín hiệu PBX hoặc phần cứng IP PBX chuyên dụng phù hợp cho hướng dẫn lắp tổng đài điện thoại nội bộ.
• Thiết bị đầu cuối: Các dòng điện thoại bàn phù hợp với nền tảng công nghệ đã chọn. Bạn có thể tham khảo thiết bị Yealink SIP-T30 cho các văn phòng có phong cách hiện đại.
• Hệ thống cáp tín hiệu: Dây cáp mạng chuẩn CAT5e hoặc CAT6 đối với nền tảng VoIP, hoặc cáp chuyên dụng loại 2 đôi/4 đôi đối với hạ tầng Analog.
• Phụ kiện đấu nối chuyên dụng: Các loại hạt mạng đầu RJ45, hạt thoại RJ11, phiến đồng Krone, hộp cáp phân phối, thiết bị switch chia mạng (có hỗ trợ cấp nguồn PoE nếu dùng IP Phone).
• Công cụ hỗ trợ kỹ thuật: Kìm bấm mạng mạng, thiết bị test cáp tín hiệu, tua vít nhiều kích cỡ, máy khoan cầm tay và các dụng cụ bảo hộ an toàn điện phục vụ cho hướng dẫn lắp đặt tổng đài điện thoại.

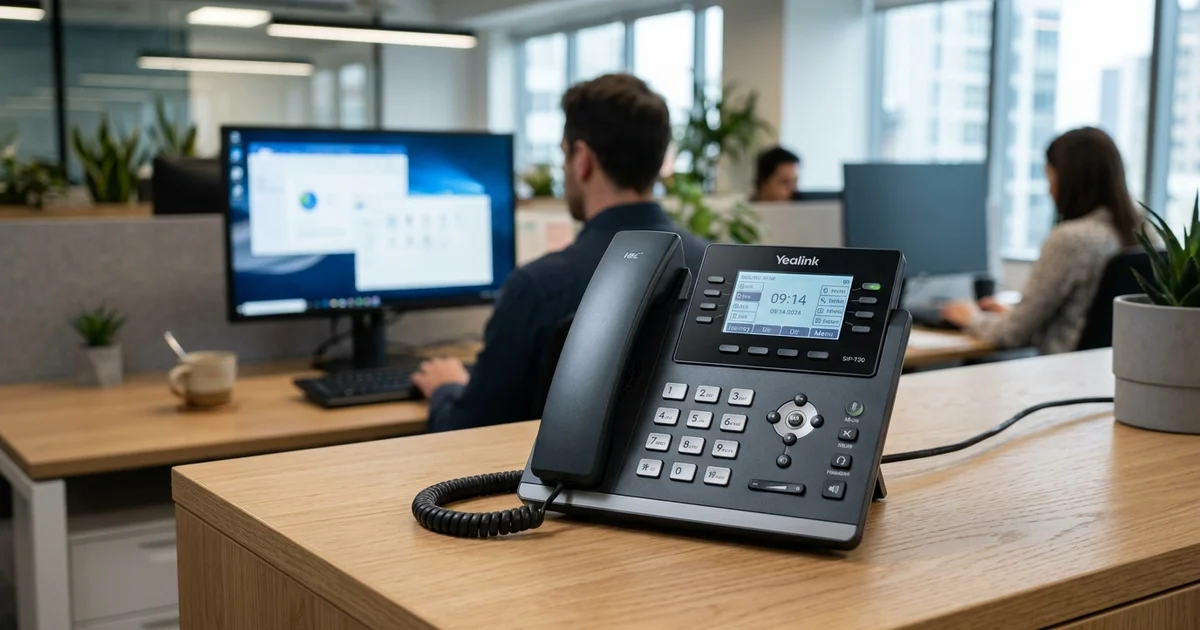

2. Hướng dẫn lắp đặt tổng đài điện thoại IP (VoIP) cơ bản

Công nghệ VoIP mang lại sự linh hoạt cực cao, cho phép triển khai nhanh chóng mà không phải kéo thêm các đường cáp thoại riêng biệt cồng kềnh. Việc triển khai theo hướng dẫn lắp tổng đài điện thoại nội bộ dựa hoàn toàn trên nền tảng mạng máy tính LAN/WAN nội bộ, do đó đòi hỏi sự ổn định tuyệt đối của hệ thống switch và thiết bị định tuyến router. Việc sở hữu một hạ tầng mạng tốt chính là chìa khóa thành công.

2.1. Kết nối phần cứng và hạ tầng vật lý

Bước đầu tiên và quan trọng nhất trong tài liệu hướng dẫn lắp tổng đài điện thoại nền tảng IP là kết nối thiết bị điều khiển trung tâm vào hệ thống mạng lưới của doanh nghiệp. Bạn tiến hành cắm dây cáp mạng chuẩn từ cổng LAN hoặc cổng WAN của thiết bị trung tâm vào hệ thống Switch cấp mạng chính. Hãy chú ý kiểm tra đèn tín hiệu trên cổng cắm để xác nhận kết nối đã được thiết lập thành công.

Đồng thời, khi thực hiện hướng dẫn lắp tổng đài điện thoại ở khâu cấp nguồn, bạn phải luôn đảm bảo nguồn điện cung cấp cho toàn bộ hệ thống luôn ở mức ổn định bằng cách sử dụng các bộ lưu điện UPS. Đối với các thiết bị máy nhánh, bạn chỉ cần cắm cáp mạng từ Switch trực tiếp vào cổng mạng trên điện thoại. Nếu không dùng công nghệ cấp nguồn PoE, hãy cắm bộ chuyển đổi nguồn adapter đi kèm vào ổ điện.

2.2. Thiết lập dải mạng và khởi tạo số nội bộ

Sau khi các thao tác kết nối vật lý đã hoàn tất theo hướng dẫn lắp tổng đài điện thoại chuyên dụng, người quản trị hệ thống cần truy cập vào giao diện Web GUI của thiết bị để cấu hình phần mềm. Ví dụ, đối với dòng tổng đài Grandstream UCM6302, bạn sẽ tìm dải IP mặc định được cấp qua giao thức DHCP, đăng nhập bằng tài khoản quản trị cao nhất và tiến hành thiết lập IP tĩnh. Việc đặt IP tĩnh giúp đảm bảo kết nối giữa các thiết bị không bao giờ bị gián đoạn.

Tiếp theo là quá trình tạo các tài khoản giao thức SIP cho từng nhân viên trong văn phòng theo các bước trong hướng dẫn lắp tổng đài điện thoại chuẩn. Trong phần giao diện cấu hình Extension, bạn sẽ lần lượt khởi tạo các số nội bộ (ví dụ: số 101, 102…) kèm theo mật khẩu xác thực SIP có độ bảo mật cao. Các thông số quan trọng này sẽ được nhập vào từng chiếc điện thoại bàn tương ứng để tiến hành đăng ký lên hệ thống máy chủ trung tâm.

2.3. Cấu hình các chức năng nâng cao của VoIP

Một trong những ưu điểm vượt trội của nền tảng IP theo hướng dẫn lắp tổng đài điện thoại là khả năng tích hợp vô số các tính năng nâng cao mà không cần bổ sung phần cứng. Quản trị viên có thể dễ dàng thiết lập hệ thống trả lời tự động bằng giọng nói (IVR) đa cấp độ, giúp định tuyến cuộc gọi của khách hàng đến đúng phòng ban một cách chuyên nghiệp.

Ngoài ra, các tính năng trong hướng dẫn lắp tổng đài điện thoại như hộp thư thoại (Voicemail), chuyển tiếp cuộc gọi ra số di động cá nhân (Call Forwarding), hay ghi âm cuộc gọi tự động đều được kích hoạt đơn giản qua vài cú click chuột. Việc tối ưu hóa các tính năng này sẽ giúp doanh nghiệp nâng tầm dịch vụ chăm sóc khách hàng.

3. Quy trình thi công hệ thống tổng đài Analog truyền thống

Mặc dù các nền tảng công nghệ IP đang phát triển vô cùng mạnh mẽ, nhiều doanh nghiệp vẫn dành sự ưu tiên đặc biệt cho hệ thống tổng đài Analog. Lý do chính là vì nền tảng này có tính ổn định tuyệt đối, độ bền thiết bị rất cao và hoàn toàn độc lập với hệ thống mạng máy tính nội bộ. Quá trình làm theo hướng dẫn lắp tổng đài điện thoại giải pháp kỹ thuật này đòi hỏi sự tỉ mỉ, kiên nhẫn trong việc thi công kéo cáp và đấu nối kỹ thuật chính xác.

3.1. Kéo rải cáp tín hiệu và đấu nối phiến phân phối

Trong cẩm nang hướng dẫn đấu nối tổng đài điện thoại Analog tiêu chuẩn, việc thi công hạ tầng tuyến cáp được xem là khâu mang tính quyết định nhất. Từ vị trí phòng kỹ thuật đặt tủ trung tâm, các tuyến cáp sẽ được kéo rải cẩn thận đến từng vị trí bàn làm việc của nhân viên. Từng bước thực hiện sẽ bám sát hướng dẫn lắp tổng đài điện thoại chuyên nghiệp.

1. Rải kéo cáp: Chạy dọc các tuyến cáp đồng nhiều đôi từ thiết bị trung tâm đến các khu vực hộp cáp tầng hoặc các phiến Krone theo hướng dẫn lắp tổng đài điện thoại chi tiết.
2. Bấm đầu dây nối: Tại vị trí bàn làm việc của người dùng, tiến hành thao tác bấm hạt RJ11 vào các ổ cắm âm tường hoặc chạy dây nổi bọc ghen cẩn thận.
3. Đấu nối phiến Krone: Sử dụng tool nhấn dây chuyên dụng để ghim chặt các lõi cáp đồng vào phiến đấu nối theo đúng chuẩn quy tắc màu, đảm bảo tín hiệu trong hướng dẫn lắp tổng đài điện thoại truyền tải không bị nhiễu sóng.
4. Kết nối nguồn CO và EXT: Cắm lần lượt các đường cáp từ bưu điện cung cấp (Line ngoài) vào cổng CO, và các đường dây nhánh phân bổ nội bộ vào cổng EXT trên bo mạch.

3.2. Thiết lập các thông số qua bàn phím lập trình

Khác biệt hoàn toàn với nền tảng VoIP thường được thao tác trên giao diện Web máy tính, hệ thống phần cứng Analog thường được lập trình trực tiếp theo hướng dẫn lắp tổng đài điện thoại thông qua một chiếc điện thoại chuyên dụng (thường gọi là Bàn Key). Chiếc điện thoại này bắt buộc phải được kết nối chính xác vào cổng Jack 01 của bộ điều khiển để hỗ trợ quy trình lắp tổng đài điện thoại.

Người dùng sẽ tiến hành nhập mã lệnh lập trình qua bàn phím điện thoại để thiết lập ngày giờ, quy định máy đổ chuông và phân quyền gọi ra ngoài. Để quản lý hệ thống dễ dàng hơn khi trang bị thiết bị Panasonic KX-TES824 và tham khảo tài liệu hướng dẫn sử dụng tổng đài Panasonic KX-TES824 của chúng tôi để thực hiện hướng dẫn cấu hình tổng đài điện thoại một cách chuẩn xác. Các câu lệnh phổ biến nhất bao gồm đổi password, cấu hình đổ chuông và nạp lời chào để đảm bảo hoàn tất các bước hướng dẫn lắp tổng đài điện thoại.

4. Kiểm tra toàn diện, khắc phục sự cố và bảo trì hệ thống

Sau khi hoàn tất mọi bước đấu nối và lập trình theo hướng dẫn lắp tổng đài điện thoại chuyên sâu, người kỹ thuật viên bắt buộc phải tiến hành bước kiểm thử (Testing) một cách toàn diện và cẩn thận nhất. Hãy lần lượt nhấc tổ hợp tai nghe của từng chiếc máy nhánh, kiểm tra tín hiệu tone phản hồi xem có rõ ràng và liên tục hay không. Hãy thực hiện các cuộc gọi nội bộ chéo giữa các phòng ban khác nhau để đánh giá chất lượng âm thanh thực tế, mức độ vang âm và khả năng lọc nhiễu sóng của dây cáp.

Đồng thời, bạn cũng phải cần thực hiện các cuộc gọi thực tế ra số điện thoại di động bên ngoài và dùng điện thoại di động gọi ngược vào các đường Line bưu điện công cộng. Điều này nhằm đảm bảo quy trình hướng dẫn lắp tổng đài điện thoại thông suốt hai chiều cả trong lẫn ngoài. Các chuyên gia viễn thông luôn nhấn mạnh việc kiểm tra kỹ lưỡng tính năng lời chào tự động phản hồi (IVR), chức năng chuyển tiếp máy linh hoạt và chức năng rước cuộc gọi khi có máy khác reo.

Việc bảo dưỡng hệ thống liên lạc cũng cần được thực hiện định kỳ theo lịch trình nghiêm ngặt đã ghi trong hướng dẫn lắp đặt tổng đài điện thoại chuẩn. Quản trị viên hãy thường xuyên làm vệ sinh phần vỏ ngoài thiết bị trung tâm, kiểm tra độ bám bụi bẩn của quạt tản nhiệt, đánh giá mức độ oxy hóa của các tiếp điểm đồng trên phiến Krone. Đặc biệt, hãy liên tục sao lưu các bản ghi cấu hình cài đặt để đề phòng những sự cố mất điện đột ngột gây xóa dữ liệu hệ thống.
