Phân biệt các loại dây cáp mạng

Phân biệt các loại dây cáp mạng

Phân biệt các loại dây cáp mạng

Hiện nay có rất nhiều loại dây cáp mạng, của các hãng khác nhau. Tùy theo tính chất của công việc mà ta có sự lựa chọn dây cáp hợp lý. Và phù hợp với chi phí bỏ ra nhất. Các loại dây cáp mạng phổ biến hiện nay là:

  • Cat 5, Cat 5E, Cat 6, Cat 6E hay cáp quang.

Bài viết sẽ giúp các bạn phân biệt được và có sự lựa chọn phù hợp nhất với nhu cầu sử dụng của mình.

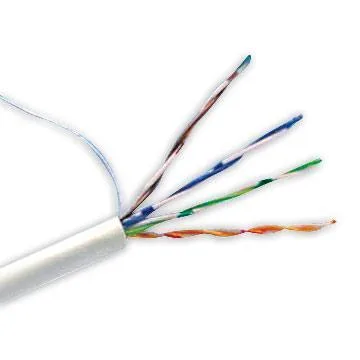

1. Cáp Cat.5

Cat. 5 là loại cáp xoắn cơ bản nhất bao gồm có 2 loại là được bọc dây chống nhiễu (FTP) và không bọc dây chống nhiễu (UTP). Nó là loại cáp được sử dụng trong các cấu trúc mạng máy tính như mạng LAN. Các tiêu chuẩn của loại cáp này có thể truyền tải được hiệu suất lên đến 100 MHz và hoàn toàn có thể đáp ứng được cho các cổng 10/100 Mbps Ethernet.phan-biet-cac-loai-day-cap-mangCat.5

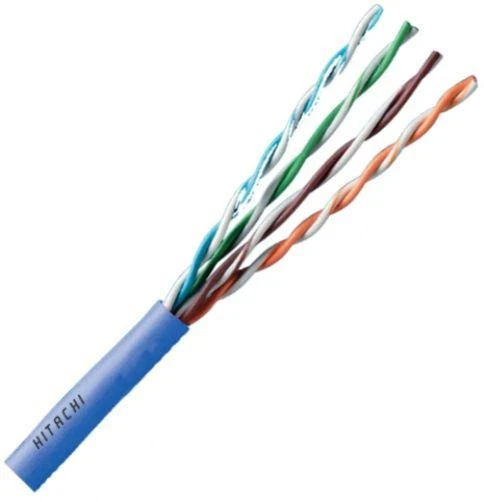

2. Cáp Cat.5e

Cat.5 e là loại cáp như cáp Cat.5 nhưng được ứng dụng cho các tiêu chuẩn cao hơn trong việc truyền dữ liệu. Cáp Cat.5 e có khả năng chống nhiễu tốt hơn và hỗ trợ tốc độ cao hơn cho các ứng dụng cổng Gigabit Ethernet (tốc độ tín hiệu 1000 Mbps).phan-biet-cac-loai-day-cap-mangCat.5e

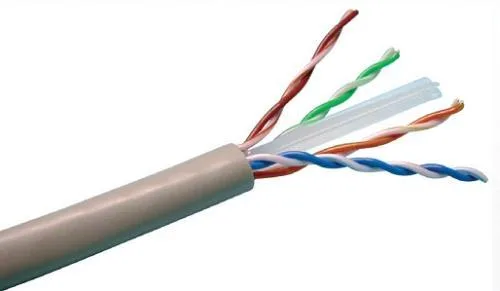

3. Cáp Cat.6

Đây là loại cáp cao cấp hơn và cung cấp hiệu suất tốt hơn rất nhiều so với Cat. 5e. Cat.6 được làm từ bốn đôi dây đồng và mỗi cặp đôi lại được xoắn với nhau, nhưng khả năng của nó lại vượt xa các loại cáp Cat.5 và Cat.5e về cấu trúc lõi đó là lõi chữ thập (cross filler) chạy dọc theo chiều dài dây. Nhờ có lõi này mà bốn cặp đôi dây được tách biệt hoàn tòa với nhau, nó giảm nhiễu chéo cho dây cáp rất tốt và cho phép truyền dữ liệu tốt hơn. Dây cáp Cat.6 cho khả năng truyền tải dữ liệu lớn hơn nhiều so với các loại cáp trên và cho phép hỗ trợ cổng lên tới 10 Gigabit Ethernet ở khoảng cách tối đa là 37 mét.phan-biet-cac-loai-day-cap-mangCat.6

4. Cáp Cat.6A

Với cáp Cat.6 thì có sự hạn chế về mặt khoảng cách truyền chỉ đạt tối đa 37 mét ở tốc độ 10 Gigabit Ethernet, còn với cáp Cat.6A ra đời nhằm khắc phục được hạn chế này. Do đó cấu tạo của Cat.6A đặc biệt hơn so với các loại khác. Nó thường có 1 lớp dây bọc nhằm hạn chế đưuọc nhiễu từ từ bên ngoài. Với băng thông lên tới 500 MHz gấp đôi so với Cat.6. Nó cung cấp hiệu suất tốt hơn, hỗ trợ được ứng dụng 10 Gigabit Ethernet lên tới khoảng cách 100 mét.

Do cấu trúc phức tạp mà cáp Cat.6A hiện nay chưa được phổ biến vì chi phí cao. Chi phí đầu tư cho 1 hệ thống Cat. 6A có thể đắt gấp nhiều lần sau với Cat.6, bên cạnh đó hạn chế về mặt thiết bị mạng (như các thiết bị mạng phải hỗ trợ cổng 10 Gbps cũng rất tốn kém). Do vậy hiện nay cáp phổ biến để đi trong các tòa nhà hay văn phòng vẫn là dòng Cat.5e và Cat.6. Cáp Cat.6A hiện chỉ phù hợp với data center hoặc các trung tâm dữ liệu của các ngân hàng hay công ty lớn.

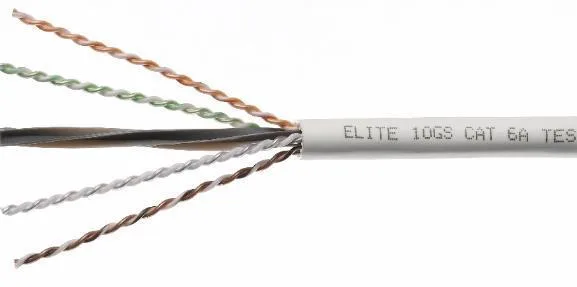

phan-biet-cac-loai-day-cap-mangCat.6A

Cáp Cat.6A

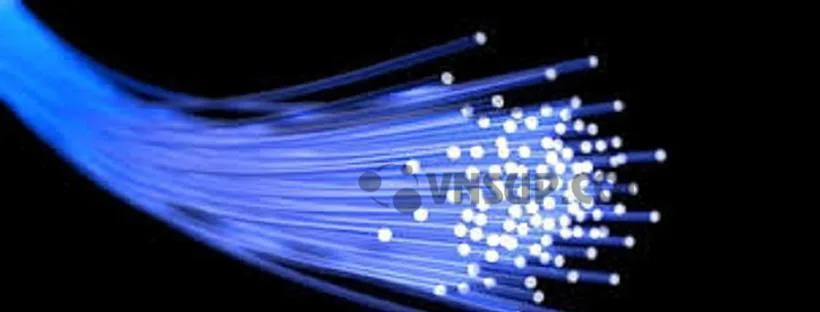

5. Dây cáp quang

Dây cáp quang là loại cáp được làm bằng thủy tinh hoặc bằng nhựa, sử dụng ánh sáng để truyền tải dữ liệu. Chúng được sắp xếp thành bó với nhau. Dây cáp quang là loại có thể truyền tải được khoảng cách xa nhất so với các loại trên.

phan-biet-cac-loai-day-cap-mangOptical

Cấu trúc cáp quang

Cấu trúc của cáp quang gồm 3 thành phần chính:

Core: đây là phần truyền dẫn ánh sáng, được làm bằng thủy tinh hoặc nhựa

Cladding: là lớp bọc core có chức năng bảo vệ và phản xạ đẩy các tia sáng hướng về phía core

Vỏ bảo vệ (bao gồm Outer, strngth memder và coating):

– Là lớp vỏ bảo vệ 2 lớp bên trong, tránh được bụi bẩn, va đập.

– Đôi khi có kèm dây thép để có thể lôi kéo ở những quãng đường xa hoặc trên trên tầng tòa nhà.

Cáp quang được phân chia làm 2 loại sau:

phan-biet-cac-loai-day-cap-mangMulti

Single mode và Multi mode

Single mode: Sử dụng các loại lõi nhỏ (9 µm) và dử dụng nguồn phát xuyên suốt. Nên tín hiệu ít bị suy hao và có khả năng truyền tải dữ liệu đi xa (nhiều Km). Do đó thường được ứng dụng cho các nhà cung cấp mạng (ISP) như VNPT, Viettel, FPT…

Multimode: Đây là loại cáp được sử dụng đường kính core cỡ lớn (từ 50 µm tới 62.6 µm). Nguồn phát truyền tia sáng, tốc độ truyền dẫn dữ liệu ở khoảng cách thấp hơn. Nó chỉ khoảng dưới 5 Km và thường được sử dụng cho các doanh nghiệp, trong tòa nhà, khách sạn.
