Hướng dẫn sử dụng gateway GXW4108

Công ty TNHH Cung Ứng Ngọc Thiên Hướng dẫn cài đặt gateway GXW4108 kết nối với các tổng đài IP Grandstream, Asterish, Freepbx, Elastix…

1. Xem địa chỉ IP, đăng nhập thiết bị, cài đặt địa chỉ IP

a. Kiểm tra địa chỉ IP của thiết bị

– Tải phần mềm dò IP tại: Phần mềm dò IP

– Cắm máy tính vào cổng LAN -> Chạy phần mềm trên (chọn Interface là card giao tiếp là card mạng) -> bấm Listen -> Cắm dây mạng vào cổng WAN (Nếu không được thì rút dây mạng từ cổng WAN ra rồi cắm lại)

b. Đăng nhập và đổi địa chỉ IP

– Sau khi nhìn thấy địa chỉ IP -> Cắm dây mạng khác vào máy tính để máy tính cùng lớp mạng với gateway -> vào trình duyệt đánh địa chỉ IP tìm thấy vào -> pass đăng nhập mặc định là admin

c. Đặt lại địa chỉ IP

Vào Basic setting -> Chọn cổng mạng là Static -> gán địa chỉ IP cho thiết bị -> reboot lại và đăng nhập địa chỉ IP mới

2. Kết nối gateway với tổng đài IP

a. Tại gateway:

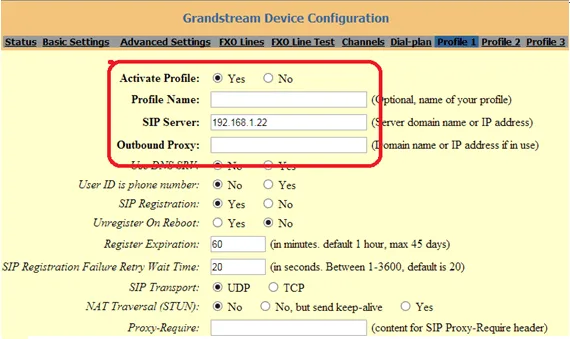

Chọn Profile -> Đánh địa chỉ IP tổng đài IP cần kết nối vào mục SIP Server như hình dưới

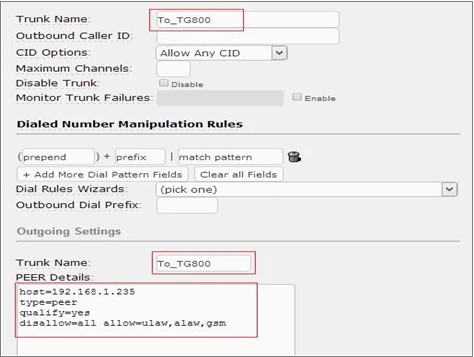

b. Cài đặt tại tổng đài Elastix, Freepbx, … như hình sau:

– Trunk name : Đặt tên bất kỳ

– PEER Detail : nhập thông số như sau:

type=peer

context=from-internal

host=192.168.1.235 ( địa chỉ IP của 4108 )

qualify=yes

3. Detect tín hiệu cho đường line điện thoại

Với các đường dây mới ta cần detect tín hiệu để đảm bảo đường truyền không bị giữ cuộc gọi khi cuộc gọi kết thúc

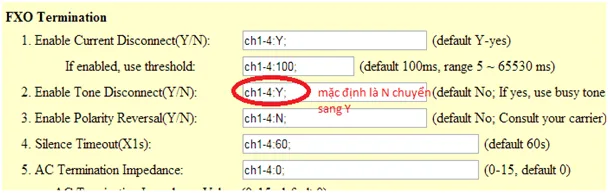

– Vào mục FXO lines và cài đặt như hình dưới

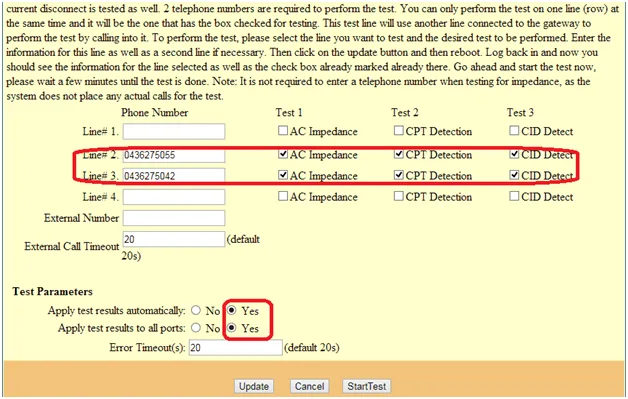

– Như hình dưới line 2, line 3 ta cắm 2 số điện thoại vào và khai báo đúng số điện thoại vào từng port như hình dưới

– Sau đó chọn update -> thiết bị sẽ restart lại -> rồi bạn vào lại mục này và bấm Starttest -> cái này mất khoảng 5->7 phút để test và chú ý khi test thì không cho gọi vào 2 đường này để test cho chuẩn
