Bosch CCS-CU – Thiết bị điều khiển

Description

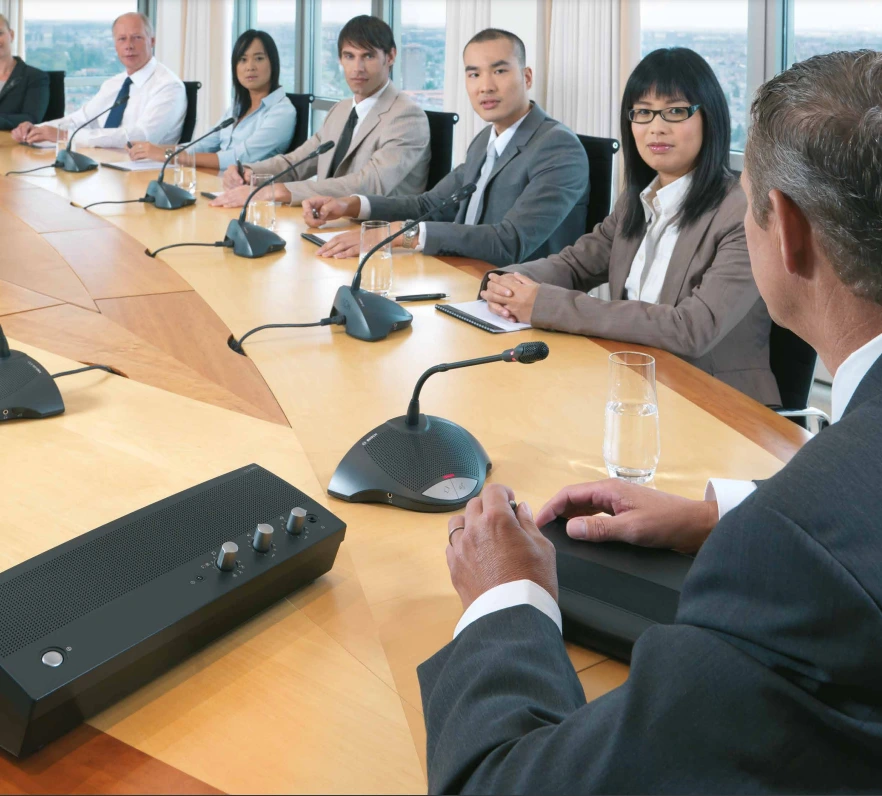

Bosch CCS-CU là thiết bị điều khiển hệ thống CCS 900 Ultro, cấp nguồn cho tất cả các thiết bị dành cho đại biểu và chủ tọa trong hệ thống, cũng như micrô của thiết bị, cung cấp kết nối cho đầu vào và đầu ra âm thanh.

Tính năng thiết bị điều khiển Bosch CCS-CU

Điều khiển thảo luận không cần nhân viên vận hành

Có thể thiết lập CU để hoạt động độc lập không cần nhân viên vận hành. Có thể chọn 5 chế độ sau bằng nút xoay điều khiển trên mặt trên của thiết bị:

• Chế độ mở – cho phép chọn một đến bốn micrô (trừ micrô của chủ tọa) có thể hoạt động đồng thời
• Chế độ mở với tính năng tự động tắt – cho phép chọn một đến bốn micrô (trừ micrô của chủ tọa) có thể hoạt động đồng thời. Nếu đại biểu không phát biểu trong 30 giây, micrô sẽ tự động tắt
• Chế độ giành quyền – các đại biểu có thể giành quyền của nhau bằng cách đơn giản là kích hoạt micrô của mình. Tại một thời điểm bất kỳ, chỉ một micrô có thể hoạt động. (Lưu ý: ở chế độ giành quyền, đại biểu không thể giành quyền của chủ tọa)
• Chế độ chỉ chủ tọa – chỉ chủ tọa mới có thể phát biểu. Không thể kích hoạt micrô của đại biểu, ngay cả khi chủ tọa không phát biểu
• Chế độ thử nghiệm – kiểm tra xem các kết nối có chính xác không. Tất cả các vòng đèn của micrô và đèn LED của thiết bị đóng góp sáng lên để cho biết các thiết bị kết nối chính xác

Cấp nguồn cho tối đa 50 thiết bị đóng góp

Bosch CCS-CU có hai đầu ra đường trục để kết nối nối tiếp với các thiết bị đóng góp. Có thể kết nối 25 thiết bị đóng góp với từng đầu ra đường trục, với chiều dài cáp hệ thống tối đa 100 m (109,3 thước Anh).

Điều khiển tối đa 150 thiết bị đóng góp

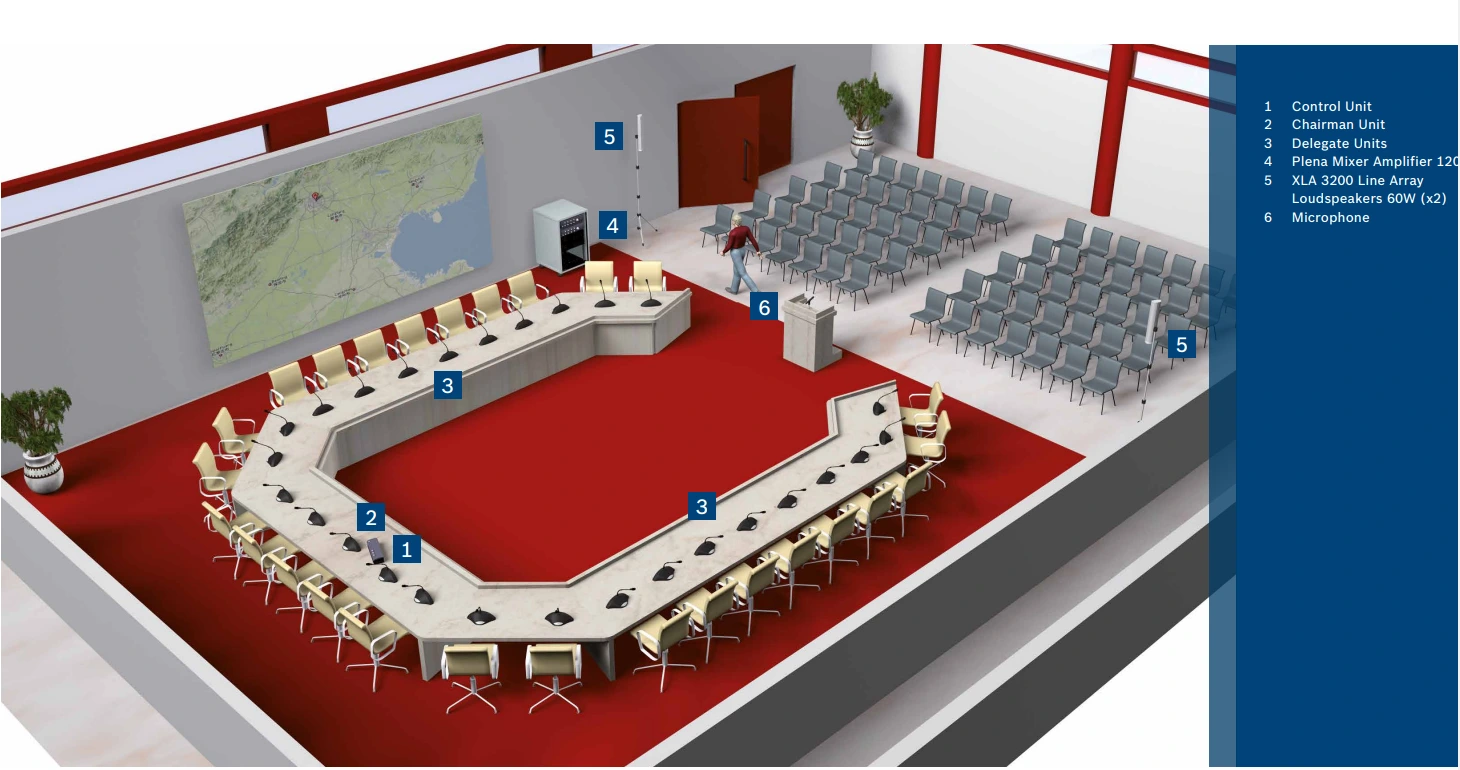

Có thể sử dụng tối đa 3 Bosch CCS-CU cùng nhau trong một hệ thống thảo luận để cấp nguồn và điều khiển tối đa 150 thiết bị đóng góp. Trong cấu hình này một CU hoạt động với vai trò là bộ điều khiển chính cho toàn bộ hệ thống.

Loa màn hình tích hợp

Loa màn hình tích hợp và chân cắm tai nghe cho phép theo dõi hội nghị.

Giao tiếp hệ thống với thiết bị bên ngoài

Có thể giao tiếp các thiết bị sau với Hệ thống Thảo luận CCS Ultro thông qua Bosch CCS-CU:

• Micrô có dây hoặc không dây bên ngoài – dành cho khách mời phát biểu hoặc khán giả. (Lưu ý: micrô ngoài sẽ tắt tiếng khi bấm nút ưu tiên của thiết bị dành cho chủ tọa, và khi hệ thống đang hoạt động ở chế độ ‘chỉ chủ tọa’)
• Hệ thống PA bên ngoài – để truyền diễn biến đến khán giả trong cùng phòng hoặc phòng liền kề
• Đầu ghi băng – để ghi âm bên ngoài và phát lại nội dung cuộc họp và thảo luận
• Thiết bị âm thanh – để cung cấp nhạc nền
• Bộ ghép nối điện thoại – cho phép đại biểu từ xa tham dự qua điện thoại
• Xử lý âm thanh bên ngoài – đầu nối chèn âm thanh được cung cấp

Nút điều khiển và Đèn báo

Mặt trên Bosch CCS-CU

• Công tắt bật/tắt nguồn điện
• Điều khiển âm lượng của loa, để thiết lập mức đầu ra của loa của thiết bị đóng góp. Điều khiển này cũng xác định mức tối đa cho đầu ra tai nghe của thiết bị đóng góp và CU.
• Công tắc xoay chọn chế độ micrô, để thiết lập số micro hoạt động đồng thời, và chọn một trong bốn chế độ hoạt động (cùng với chế độ thử nghiệm)
• Đèn LED báo nguồn bật

Mặt sau Bosch CCS-CU

• Điều chỉnh khuếch đại đầu vào micrô
• Điều chỉnh khuếch đại đầu vào đầu ghi bên ngoài
• Công tắc bỏ qua đầu nối chèn âm thanh

Kết nối liên thông

Mặt trên Bosch CCS-CU

• 1 x chân cắm tai nghe stereo 3,5 mm (0,14 inch)

Mặt sau Bosch CCS-CU

• 1 x đầu vào AC
• 2 x đầu nối âm hình tròn 7 chân, kết nối nối tiếp vào/ra đường trục
• 1 x đầu nối cái XLR 3 chân, đầu vào micrô (có thể sử dụng làm đường tín hiệu vào bằng bộ tiêu âm 50dB đi kèm)
• 1 x cặp đầu nối Cinch, đường tín hiệu vào/ra
• 1 x cặp đầu nối Cinch, đường điện thoại vào/ra
• 1 x cặp đầu nối Cinch, đường chèn vào/ra
• 2 x cặp đầu nối Cinch (kênh phải/trái), đầu ghi bên ngoài vào/ra
