ER-604W – Loa phát thanh cầm tay
- Có thể đeo vai hoặc để bàn.
- Nhiều chức năng tiện dụng như còi hú, có thể điều chỉnh âm lượng micro và có phím nhấn để nói.
- Có thể được sử dụng cùng với micro điện động, micro điện dung
- Hỗ trợ ngõ vào AUX để phát các nguồn khác từ thiết bị ngoại vi.
- Có thể sử dụng nguồn ác-quy hoặc nguồn ngoài.
Description
Giới thiệu loa phát thanh cầm tay ER-604W
ER-604W là loại megaphone đeo vai hoặc để bàn với rất nhiều chức năng tiện dụng như còi hú, có thể điều chỉnh âm lượng micro và có phím nhấn để nói. Megaphone có thể được sử dụng cùng với micro điện động, micro điện dung cũng như hỗ trợ ngõ vào AUX để phát các nguồn khác từ thiết bị ngoại vi. Megaphone ER-604W có thể sử dụng nguồn ác-quy hoặc nguồn ngoài.

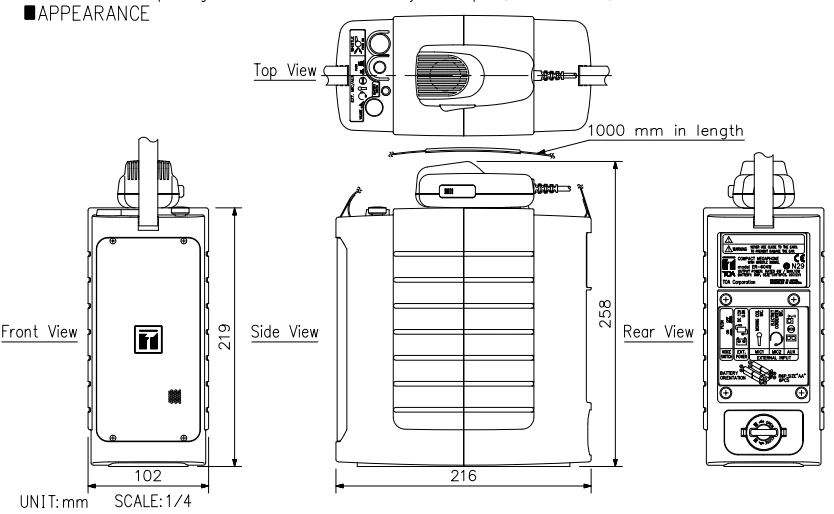

Thông số kĩ thuật ER-604W
| Nguồn điện | Pin R6 × 8 (12 V DC) 12 V DC/0.8 A hoặc hơn (có thể sử dụng bộ chuyển đổi AC hoặc bộ nguồn DC) |
| Công suất ngõ ra | 6 W |
| Công suất ngõ ra tối đa | 10 W |
| Thời lượng pin | Nói: Tối đa 10 tiếng (khi dùng pin mangan dioxide R6P) Còi: Tối đa 30 phút (dùng liên tục) |
| Khoảng cách phát thanh | Nói: 160 m (độ ồn dưới 55 dB) Còi: 160 m (độ ồn dưới 55 dB) |
| Micro | Loại nói gần, có nút bấm-nói, điều chỉnh âm lượng Gắn liền với giá treo Micro trên loa |
| Tín hiệu | Còi, nút nhấn kích hoạt |
| Ngõ vào | MIC 1: -40 dB*, 1.5 kΩ, giắc φ6.3 MIC 2: -18 dB*, 3 kΩ, giắc φ3.5, nguồn phantom AUX (auxiliary): -12 dB*, 18 kΩ, giắc φ3.5 Nguồn ngoài: 12 V DC Note: Ngõ vào MIC1, 2, và AUX có thể được sử dụng đồng thời, tuy nhiên âm lượng không thể điều chỉnh riêng và phím âm lượng là chung cho các cổng. |
| Chức năng khác | Đổi sang chế độ “Nói” (kích hoạt chế độ tín hiệu nguồn ngoài và tạm nghỉ thiết bị) Kiểm tra pin |
| Nhiệt độ hoạt động | -10 ℃ tới +40 ℃ |
| Vật liệu | Vỏ loa, Micro: Nhựa ABS, trắng Đệm vai, thắt lưng: Đen |
| Kích thước | 102 (R) × 258 (C) × 216 (S) mm (không bao gồm đệm vai) |
| Khối lượng | 1.6 kg (không bao gồm pin) |
| Phụ kiện đi kèm | Giắc φ3.5 x1, Giắc nối nguồn điện ngoài (1m) x1 |
| Phụ kiện tùy chọn | Micro choàng đầu: WH-4000A, WH-4000H Micro điện động: Dòng DM Giá đỡ loa: ST-16A |

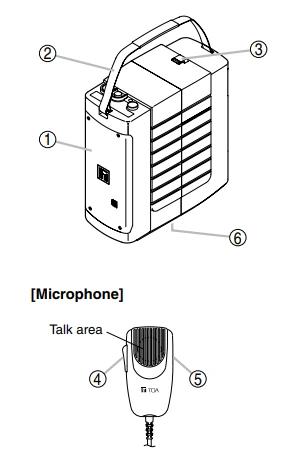

Hướng dẫn sử dụng
1. Loa
2. Dây đeo vai:
Sử dụng dây đeo này để treo thiết bị lên vai khi vận chuyển hoặc sử dụng.
3. Giá treo micro:
Móc micro vào giá treo này khi không sử dụng.
4. Công tắc nói chuyện:
Nhấn để nói (BẬT nguồn). Thả để TẮT nguồn.
5. Điều khiển âm lượng:
Đẩy lên trên để tăng âm lượng đầu ra.
6. Ổ cắm đứng:
Loa có thể được gắn trên giá đỡ đứng ST-16 (tùy chọn). Sử dụng ốc vít ở mặt dưới của loa. Hướng dẫn chi tiết cách lắp đặt trong phần hướng dẫn sử dụng ST-16.
8. Đèn LED báo pin [BATTERY CHECK]
Để kiểm tra điện áp của ắc quy, hãy chuyển công tắc nguồn đầu vào bên ngoài (9) sang vị trí BẬT.
- Sáng ổn định: Có đủ điện áp ắc quy.
- Nhấp nháy: Thay pin.
9. Công tắc nguồn đầu vào bên ngoài [POWER]
Nhấn để BẬT nguồn để sử dụng với thiết bị được kết nối bên ngoài. Nhấn một lần nữa để TẮT nguồn điện bên ngoài.
Lưu ý: Nguồn được sử dụng liên tục khi công tắc được BẬT. Khi không sử dụng thiết bị bên ngoài, đảm bảo đặt công tắc này ở vị trí TẮT để tránh hao pin.
10. Công tắc âm tín hiệu [WHISTLE]
Âm thanh còi phát ra khi nhấn công tắc này và dừng khi thả ra.
Lưu ý: Âm lượng đầu ra là cố định và không thể điều chỉnh bằng kiểm soát âm lượng.

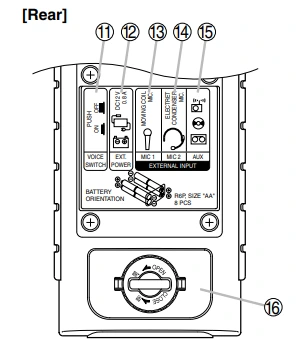

11. Công tắc giọng nói [VOICE SWITCH]
Đặt công tắc này ở vị trí BẬT khi sử dụng thiết bị bên ngoài được kết nối để tránh hao pin. (Thường đặt công tắc này ở vị trí TẮT.)
12. Trạm đầu vào nguồn bên ngoài [EXT. POWER]
Sử dụng dây cắm được cung cấp cho nguồn điện bên ngoài.
13. Cổng đầu vào micrô chung [MIC 1]
Giắc cắm điện thoại 6,3 mm. Đầu vào không cân bằng
14. Đầu vào micrô điện dung [MIC 2]
Giắc cắm nhỏ 3,5 mm.
15. Đầu vào phụ trợ [AUX]
Giắc cắm nhỏ 3,5 mm.
16. Nắp pin
Lắp 8 pin R6 (C-cell). Tháo pin ra khỏi thiết bị khi không sử dụng trong thời gian dài.
Thông số kỹ thuật của ER-604W – Loa phát thanh cầm tay
| Nguồn điện | Pin R6 × 8 (12 V DC) 12 V DC/0.8 A hoặc hơn (có thể sử dụng bộ chuyển đổi AC hoặc bộ nguồn DC) |
| Công suất ngõ ra | 6 W |
| Công suất ngõ ra tối đa | 10 W |
| Thời lượng pin | Nói: Tối đa 10 tiếng (khi dùng pin mangan dioxide R6P) Còi: Tối đa 30 phút (dùng liên tục) |
| Khoảng cách phát thanh | Nói: 160 m (độ ồn dưới 55 dB) Còi: 160 m (độ ồn dưới 55 dB) |
| Micro | Loại nói gần, có nút bấm-nói, điều chỉnh âm lượng Gắn liền với giá treo Micro trên loa |
| Tín hiệu | Còi, nút nhấn kích hoạt |
| Ngõ vào | MIC 1: -40 dB*, 1.5 kΩ, giắc φ6.3 MIC 2: -18 dB*, 3 kΩ, giắc φ3.5, nguồn phantom AUX (auxiliary): -12 dB*, 18 kΩ, giắc φ3.5 Nguồn ngoài: 12 V DC Note: Ngõ vào MIC1, 2, và AUX có thể được sử dụng đồng thời, tuy nhiên âm lượng không thể điều chỉnh riêng và phím âm lượng là chung cho các cổng. |
| Chức năng khác | Đổi sang chế độ "Nói" (kích hoạt chế độ tín hiệu nguồn ngoài và tạm nghỉ thiết bị) Kiểm tra pin |
| Nhiệt độ hoạt động | -10 ℃ tới +40 ℃ |
| Vật liệu | Vỏ loa, Micro: Nhựa ABS, trắng Đệm vai, thắt lưng: Đen |
| Kích thước | 102 (R) × 258 (C) × 216 (S) mm (không bao gồm đệm vai) |
| Khối lượng | 1.6 kg (không bao gồm pin) |
| Phụ kiện đi kèm | Giắc φ3.5 x1, Giắc nối nguồn điện ngoài (1m) x1 |
| Phụ kiện tùy chọn | Micro choàng đầu: WH-4000A, WH-4000H Micro điện động: Dòng DM Giá đỡ loa: ST-16A |
