ST-16A là chân đứng loa thông minh, nhẹ, được làm bằng nhôm.

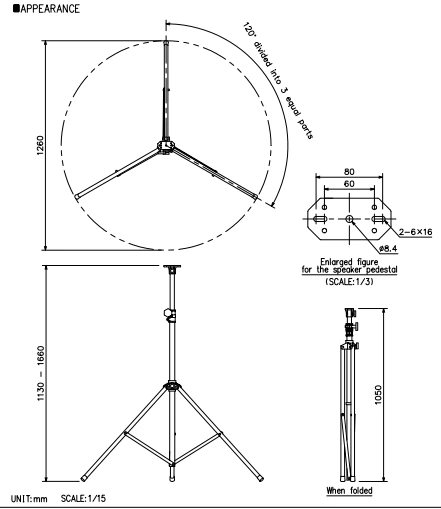

Thông số kĩ thuật ST-16A
| Chiều cao | 1130 – 1660 mm |
| Tải trọng tối đa | 7 kg (vật tĩnh) |
| Vật liệu |
|
| Khối lượng | 1.7 kg (bao gồm giá gắn loa) |

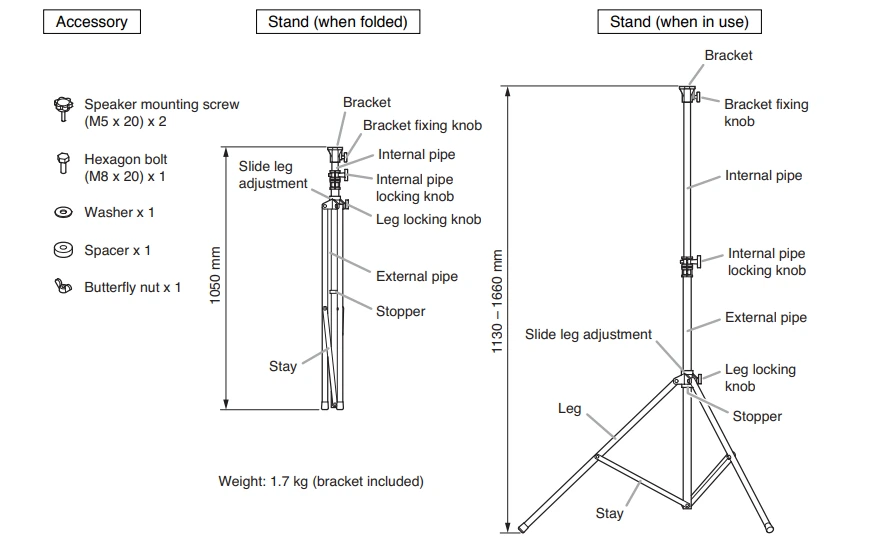

| Phụ kiện đi kèm | Ốc vít gắn loa (M5 × 20) x2, Bu lông đầu lục giác (M8 × 20) x1, long đền x1, Spacer x1, Kẹp cánh bướm x1 |
Hướng dẫn sử dụng
Gắn giá đỡ với loa

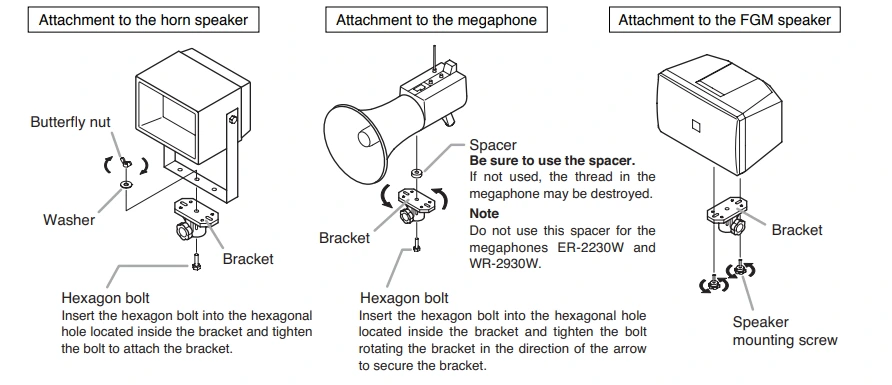

Bước 1: Gắn giá đỡ với loa còi/ loa phóng thanh/ loa FGM theo hình sau:
Xem thêm:
Đối với loa còi: Chèn bu-lông lục giác vào lỗ lục giác nằm bên trong giá đỡ và vặn chặt bu-lông để gắn giá đỡ.
Đối với loa phóng thanh:
- Chèn bu-lông lục giác vào lỗ lục giác nằm bên trong giá đỡ và vặn chặt bu-lông. Đồng thời, xoay giá đỡ theo hướng mũi tên để cố định giá đỡ.
- Đảm bảo có sử dụng spacer. Nếu không, lõi trong loa có thể bị hỏng.
Lưu ý: Không sử dụng spacer cho loa phóng thanh ER-2230W và WR-2930W.
Dựng chân đế
Bước 2. Nới lỏng núm khóa chân để mở rộng hoàn toàn các chân. Hạ thấp điều chỉnh chân trượt cho đến khi nó chạm vào nút chặn ở giữa ống bên ngoài để mở rộng chân tối đa.
Bước 3. Siết chặt núm khóa chân để cố định chân.
Bước 4. Nới lỏng núm khóa ống bên trong để nâng ống bên trong lên độ cao mong muốn.
Bước 5. Siết chặt núm khóa ống bên trong để cố định ống.
Gắn loa lên chân đế
Bước 6. Chèn giá đỡ vào đầu ống bên trong và gắn loa lên giá đỡ.
Bước 7. Sau khi xác định hướng của loa, hãy cố định loa bằng cách siết chặt núm cố định giá đỡ.
Lưu ý: Sau khi hoàn tất lắp đặt, hãy đảm bảo rằng mọi núm đều được siết chặt một lần nữa.
Tháo loa ra khỏi chân đế ST-16A
Bước 8. Sau khi sử dụng, làm ngược lại quy trình từ 1 – 7 ở trên để tháo loa và gập chân đế.
Lưu ý: Đảm bảo gập chân đế lại sau khi tháo loa ra khỏi chân đế.
[ Giữ lại vít gắn]
Có thể lưu trữ vít gắn loa để lắp đặt loa FGM bằng cách gắn chúng vào các lỗ trong giá đỡ. Sử dụng các lỗ này để tránh làm mất vít trong khi cất thiết bị.
