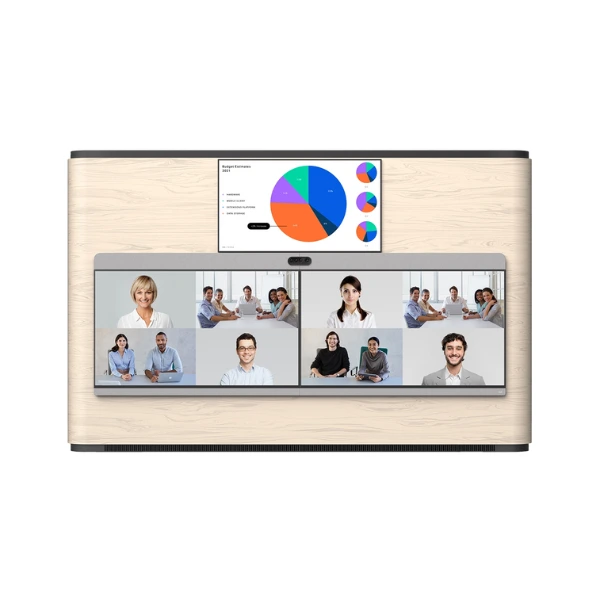

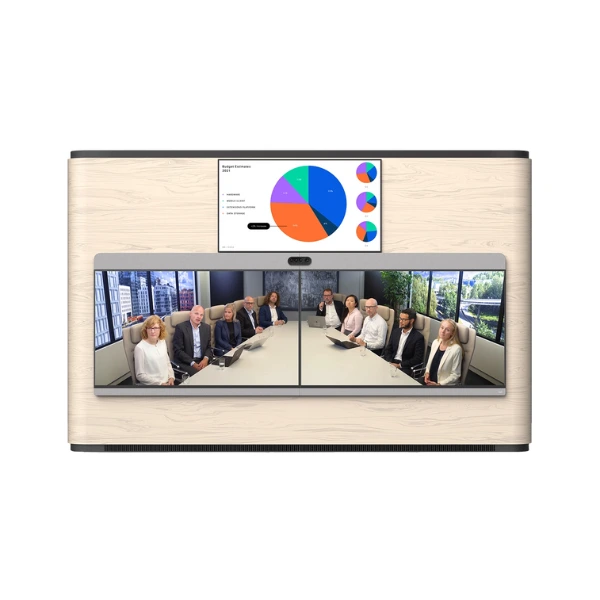

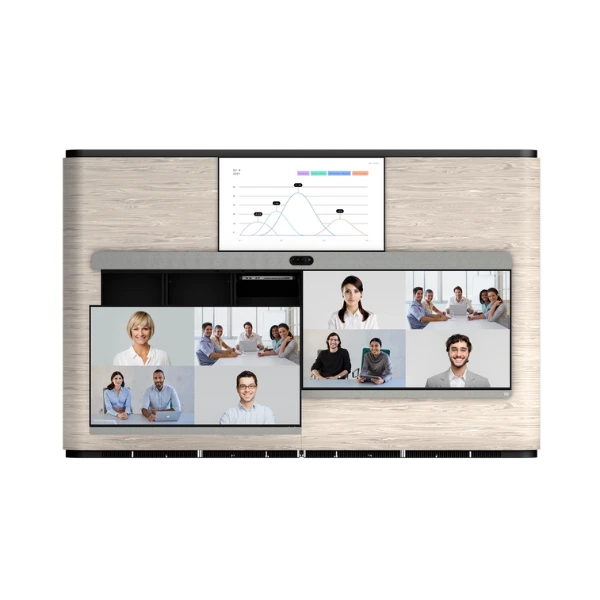

Cisco Webex Room Panorama (CS-ROOM-PANO-K9)- Thiết bị hội nghị truyền hình cho doanh nghiệp
Cisco Webex Room Panorama (CS-ROOM-PANO-K9) gồm Bộ giải mã mạnh mẽ, Camera Cisco Quad, hai màn hình video 85 inch, một màn hình thuyết trình 4K 65 inch, loa tích hợp và micrô tích hợp và bộ điều khiển Cisco Touch 10
Description
Cisco Webex Room Panorama (CS-ROOM-PANO-K9) là bộ thiết bị hội nghị cho phòng họp vừa và lớn, là hệ thống cộng tác video hạng nhất được xây dựng cho C-Suite hiện đại. Bộ thiết bị bao gồm các thành phần sau:
- Cisco Codec Pro for Room Panorama
- Cisco Quad Camera
- 2x màn hình chính 85 inch
- 1x màn hình thuyết trình 65 inch
- 12x Loa
- 4x bass unit
- Mô-đun âm thanh tự nhiên Cisco IV (bộ khuếch đại)
- Bộ điều khiển Cisco Room Navigator

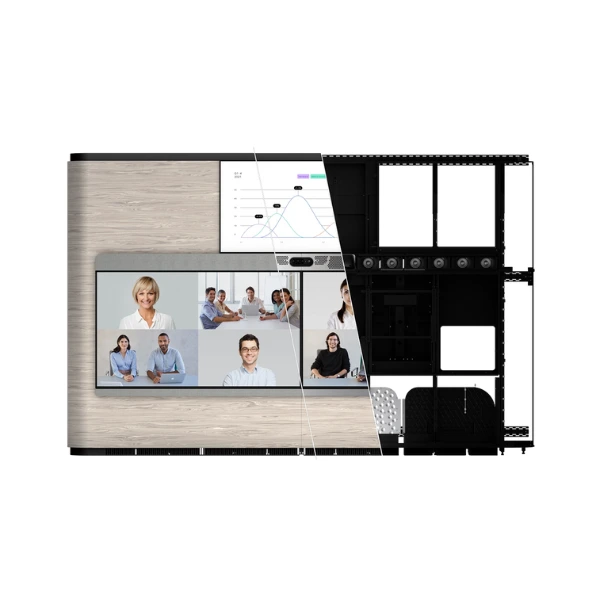

- Kết cấu tường (hoàn thiện tường tùy chọn)
- Mảng Cisco Table Microphone Pro (3 phần tử)
- 2x Cáp nhiều đầu Cisco dài 9 mét (HDMI – HDMI, USB-C, Mini DP), cáp LAN và cáp nguồn
Room Panorama được xây dựng trên nền tảng Room Kit Pro mạnh mẽ. Điều này có nghĩa là có nhiều đầu vào và đầu ra hơn để đáp ứng nhiều tình huống họp hơn và phòng lớn hơn. Room Panorama giờ đây cung cấp nhiều sức mạnh và tính linh hoạt hơn để xây dựng các phòng hội nghị video tùy chỉnh và chuyên biệt hơn bao giờ hết.
Room Panorama-bao gồm một codec mạnh mẽ, một Cisco Quad Camera, hai màn hình video 8K 85 inch và một màn hình thuyết trình 4K 65 inch—rất lý tưởng cho các phòng có sức chứa tối đa 14 người. Nó cung cấp các công nghệ camera phức tạp mang lại khả năng quay video toàn cảnh, âm thanh định hướng, theo dõi người nói và tự động đóng khung cho các phòng có quy mô vừa và lớn. Sản phẩm này có nhiều chức năng và trải nghiệm, đồng thời được thiết kế để có thể dễ dàng mở rộng cho tất cả các không gian và phòng hội thảo lớn của bạn, cho dù được đăng ký tại cơ sở hay dịch vụ đám mây Webex.
Cisco Room Panorama Data Sheet
Tính năng của Cisco Webex Room Panorama (CS-ROOM-PANO-K9)
Đặc điểm thiết kế
- Một trong những hệ thống video mạnh mẽ và giàu tính năng nhất hiện có với chất lượng âm thanh và video tốt nhất
- Bộ giải mã cộng tác video UHD (4K) thế hệ tiếp theo
- Máy ảnh HD hoàn toàn tự động thế hệ tiếp theo
- Mọi thứ bạn cần đều được bao gồm (màn hình, loa, codec, camera, giao diện người dùng cảm ứng, micrô, giá đỡ)
- Hòa hợp với phòng họp của bạn: Chọn lớp hoàn thiện tường của riêng bạn hoặc mua tùy chọn hoàn thiện tường của Cisco
- Giải pháp 1080p và 2160p tuân thủ tiêu chuẩn: Tương thích với video dựa trên tiêu chuẩn mà không làm mất tính năng
Cuộc họp thông minh
- Mang lại chế độ xem thông minh cho các phòng có kích thước vừa và lớn bằng camera tích hợp, kín đáo
◦ Video toàn cảnh: Sử dụng nhiều ống kính camera cùng nhau để tạo ra góc nhìn toàn cảnh rộng
◦ Chế độ xem nhóm: Tự động phát hiện người tham gia cuộc họp và cung cấp khung hình lý tưởng
◦ Khung: Tự động cắt xén người tham gia theo nhóm người tham gia để có trải nghiệm công bằng hơn
◦ Theo dõi loa: Phát hiện và chuyển đổi giữa các loa đang hoạt động và cung cấp khung hình lý tưởng
- Trải nghiệm âm thanh tuyệt vời với loa tích hợp và micrô bên ngoài
- Tự động đánh thức: Hệ thống “đánh thức” khi có người bước vào phòng và nhận ra họ thông qua thiết bị di động của họ
- Dễ dàng điều khiển bằng Cisco Room Navigator hoặc bằng thiết bị hỗ trợ ứng dụng Webex
- Hỗ trợ hội nghị chuyển đổi để có bố cục nâng cao và bật video trên nhiều màn hình
- Tham gia các phiên viết bảng trắng Webex từ ứng dụng Webex: Nhận thông báo trên màn hình về nội dung bảng trắng được chia sẻ (được hỗ trợ trên các thiết bị đã đăng ký trên đám mây)
- Cộng tác HD với video 1080p60 và nội dung 2160p15
- Trải nghiệm tham gia cuộc họp được đơn giản hóa với One Button To Push (OBTP)
- Bảo mật đầu cuối
Bài thuyết trình thông minh
- Ba màn hình dành cho video và nội dung
- Hỗ trợ ba nguồn nội dung cho các cuộc họp địa phương
- Chia sẻ nội dung 4K (cục bộ 30 khung hình/giây; từ xa 15 khung hình/giây)
- Chia sẻ nội dung có dây hoặc không dây (hỗ trợ HDMI, Webex, Cisco Intelligence Proximity, Miracast và Apple AirPlay)
Tích hợp thông minh
- Số liệu: Đếm số người trong phòng, cho phép phân tích để lập kế hoạch nguồn lực tốt hơn
- Hỗ trợ Wi-Fi
- Dễ dàng điều khiển các thiết bị ngoại vi trong phòng như đèn, vách ngăn phòng và rèm, trực tiếp từ thiết bị điều khiển Cisco Room Navigator thông qua các API có thể tùy chỉnh (yêu cầu bộ xử lý hệ thống điều khiển bên thứ ba bên ngoài)
Các tính năng hiệu suất
- Độ phân giải tối ưu lên tới 1080p60
- H.323/SIP lên tới 16 Mbps điểm tới điểm
- Sáu đầu vào video đồng thời: Ba đầu vào 4K và ba đầu vào full HD
- Kết nối trực tiếp tối đa tám micrô với codec
- Âm thanh song công hoàn toàn với âm thanh nổi chất lượng cao
- Giao diện lập trình ứng dụng đầy đủ (API)
- Bảo vệ chống mất gói Cisco Media Assure (Cisco ClearPath cũng được hỗ trợ)
Được xây dựng cho đám mây và cơ sở
- Tính linh hoạt khi đăng ký tại chỗ hoặc trên đám mây thông qua Webex
- Phần cứng được tối ưu hóa để chạy trên nền tảng đám mây, mang lại trải nghiệm tuyệt vời trong các phòng và không gian chung, với khả năng truy cập dễ dàng vào các hội nghị được tổ chức
Trên đây là thông tin về bộ thiết bị họp Cisco Webex Room Panorama (CS-ROOM-PANO-K9). Nếu bạn cần tư vấn đừng ngần ngại liên hệ với chúng tôi qua:
Thông tin liên hệ
CÔNG TY TNHH CUNG ỨNG NGỌC THIÊN
Điện thoại: 028 777 98 999
Hotline/Zalo: 0899 339 028
Email: info@vnsup.com
Thông số kỹ thuật của Cisco Webex Room Panorama (CS-ROOM-PANO-K9)- Thiết bị hội nghị truyền hình cho doanh nghiệp
Software compatibility |
● Cisco Collaboration Endpoint Software Version 9.12 or later, or RoomOS
|
|
Default components in Cisco Room Panorama |
● Cisco Codec Pro for Room Panorama
● Cisco Quad Camera
● 2x 85-inch main monitors
● 1x 65-inch presentation display
● 12x loudspeakers
● 4x bass units
● Cisco Natural Audio Module IV (amplifier)
● Cisco Room Navigator control unit
● Wall structure (optional wall finish)
● Cisco Table Microphone Pro array (3-element)
● 2x Cisco Multi-head cable 9 meter (HDMI – HDMI, USB-C, Mini DP), LAN cable, and power cable
|
|
Displays |
Main displays (2 pcs) ● Model: Samsung LH85QPA8BCCXEN
● Size: 85-inch VA-LCD Neo QLED display, direct LED BLU (mini LED)
● Native Resolution: 7680 x 4320 (16:9), 8K UHD
● Contrast ratio: Typical 1200:1
● Viewing angle: +/- 89 degrees
● Response time: 6 ms
● Brightness: 500 cd/m2
Presentation screen ● Samsung LH65QMREBCCXEN
● 65-inch VA-LCD display, edge LED
● Resolution: 3840 x 2160 (16:9), 4K UHD
● Contrast ratio: Typical 4000:1
● Viewing angle: +/- 89 degrees
● Response time: Typical 8 ms
● Brightness: 300 cd/m2
|
|
Optional hardware components |
● Additional Table Microphones
|
|
Bandwidth |
● Up to 16 Mbps
|
|
Firewall traversal |
● Cisco Expressway ™ technology
● H.460.18, H.460.19 firewall traversal
|
|
Video standards |
● H.264, H.265, H.263 for TANDBERG ™ MXP interop only (check admin guide)
|
|
Video inputs |
● Two HDMI inputs support formats up to maximum 1080p60 (in use)
● Three HDMI inputs support formats up to maximum UHD (3840 x 2160) @ 30 fps including HD1080p60
● One 3G-SDI/HD-SDI input supports formats up to maximum 1080p60
● Extended Display Identification Data (EDID)
● Consumer Electronics Control (CEC) 2.0
|
|
Video outputs |
● Two HDMI outputs support formats up to 3840 x 2160 @ 60 fps (4Kp60) (in use for main screens)
● One HDMI output supports formats up to 3840 x 2160 @ 30 fps (4Kp30) (in use for presentation screen)
● Consumer Electronics Control (CEC) 2.0
|
|
Encode and decode |
● Video stream: Full HD 1080p60
● Content stream: 4K 2160p15
|
|
Audio standards |
● G.711, G.722, G.722.1, G.729AB, 64 kbps, and 128 kbps MPEG4 AAC-LD mono and stereo, OPUS
|
|
Audio features |
● High-quality 45-20.000Hz
● Eight separate acoustic echo cancellers
● Automatic Gain Control (AGC)
● Automatic noise reduction
● Active lip synchronization
● Full-range multichannel and bass speakers
|
|
Audio inputs |
● Eight microphones, 48V phantom powered, Euro block connector, each with separate echo cancellers and noise reduction; all microphones can be set for balanced line level
● Three HDMI, digital: Stereo PC/DVD input
|
|
Audio outputs (external) |
● Six balanced line level outputs, Euro block connector
● Three HDMI outputs (in use for embedded screens)
|
|
Audio system |
● Amplifier power output rating (per channel): 25W @ 8Ohm or 50W @ 4Ohm
● Amplifier channels: 16
|
|
Speaker tracking |
● 8-element microphone array for accurate speaker tracking
|
|
Dual stream |
● H.239 (H.323) dual stream
● Binary Floor Control Protocol (BFCP) (SIP) dual stream
● Supports resolutions up to 3840 x 2160p15 (4Kp15) and 1080p60
|
|
Wireless sharing |
● Webex client (up to 3840 x 2160p7.5)
● Cisco Intelligent Proximity client (up to 1920 x 1080p5)
● Miracast (1920 x 1080 at 60 fps) – Not available on non-radio version
● Apple AirPlay wireless sharing – Bonjour service discovery only on non-radio version. Screen mirroring up to 1920 x 1080 at 60 fps, Extended desktop (Mac only) - up to 1920 x 1080 at 60 fps, Video streaming - up to 3840 x 2160 at 30 fps
|
|
Protocols |
● H.323
● SIP
● Webex
● WebRTC
|
|
Embedded encryption |
● H.323 and SIP point to point
● Standards-based: H.235 v3 and Advanced Encryption Standard (AES-128 or 256)
● Automatic key generation and exchange
|
|
IP network features |
● DNS lookup for service configuration
● Differentiated services (Quality of Service [QoS])
● IP-adaptive bandwidth management (including flow control)
● Automatic gatekeeper discovery
● Dynamic playout and lip-sync buffering
● H.245 Dual-Tone Multi-frequency (DTMF) tones in H.323
● DTMF tones in SIP, RFC 4733
● Date and time support using Network Time Protocol (NTP)
● Packet loss-based downspeeding
● Uniform Resource Identifier (URI) dialing
● TCP/IP
● Dynamic Host Configuration Protocol (DHCP)
● 802.1X network authentication
● 802.1Q virtual LAN
● 802.1p (QoS and Class of Service [CoS])
● Cisco Media Assure and ClearPath
|
|
Call control |
● Cisco Collaboration Cloud/Webex
● Native registration with Cisco Unified Communications Manager (UCM)
◦ Requires UCM Version 10.5.2 or later with device pack for Room Panorama ● Native registration with Cisco Video Communication Server (VCS)
● Panorama Video not supported on H323
|
|
Cisco TelePresence® Management Suite (TMS) |
● Support for Room Panorama beginning with version TMS 15.11
|
|
IPv6 network support |
● Single-call stack support for both H.323 and SIP
● Dual-stack IPv4 and IPv6 for DHCP, SSH, HTTP, HTTPS, DNS, DiffServ
● Support for both static and automatic IP configuration, stateless address auto configuration, and DHCPv6
|
|
Security features |
● Secure management using HTTPS and SSH protocols
● End-to-end encryption for calls and meetings on Webex
● Standards-based media encryption on all back-ends (Secure Real-time Transport Protocol [SRTP], using AES-128-GCM or AES-256-GCM)
● WPA3TM and WPA3-Enterprise with CCMP128 Wi-Fi ® security
● Password protection to access administration (Room Navigator)
● Network settings protection
|
|
Certificate management |
● Certificate Authority Proxy Function (CAPF) support for additional security
● Manufacturer-Installed Certificates (MIC)
● Locally Significant Certificates (LSC)
● X.509 digital certificates (DER encoded binary); both DER and Base-64 formats are acceptable for the client and server certificates; certificates with a key size of 1024, 2048, and 4096 are supported
|
|
Network interfaces codec medium |
● One Ethernet (RJ-45) 10/100/1000 for LAN
● Two Ethernet (RJ-45) 10/100/1000 for direct pairing with camera
● Two Ethernet (RJ-45) 10/100/1000 with Power over Ethernet (PoE)
◦ One dedicated for direct pairing with the Webex Room Navigator ● Wi-Fi 802.11a/b/g/n/ac 2.4 GHz / 5 GHz for LAN
● 2x2 Multiple Input and Multiple Output (MIMO)
|
|
Other interfaces |
● 2x USB A port, USB-B, uUSB, factory reset pinhole
|
|
Power |
● Autosensing power supply
◦ 100-240 VAC, 50/60 Hz ● Average power consumption
◦ 100V 60Hz, 11.73A / 1165W ◦ 240V 50Hz, 5.07A / 1133W ● Power consumption under normal operating conditions is defined in IEC 60950-1
|
|
Operating temperature and humidity |
● 20% to 90% Relative Humidity (RH)
● Maximum operating altitude: 3000 meters (9842 ft.)
|
|
Dimensions |
● Cisco Room Panorama (please consult the CAD drawings for more details)
◦ Width: 165.35 in (4200 mm) ◦ Height: 106.30 in (2700 mm) ◦ Depth: 15.35 in (390 mm) ◦ Weight: 905 kg ● Cisco Room Panorama—Low Ceiling Height Model
◦ Width: 165.35 in (4200 mm) ◦ Height: 92.5 in (2350 mm) ◦ Depth: 15.35 in (390 mm) ● Packaging
◦ 4 pallets main system ◦ 1 pallet optional wall finish |
|
Camera overview |
● 5K Ultra HD camera
● Supports up to 1080p60 video out
● 4x 20MP image sensors
● 1/1.7 CMOS
● 5x digital zoom (3 tele-lenses, each with a 50° horizontal field of view)
● f/2.0 aperture
● 83° horizontal field of view; 51.5° vertical field of view
● Auto-framing (audio + face detect)
● 5120 x 2880 pixel resolution
● Auto focus, brightness, and white balance
● Focus distance 1 meter to infinity
|
