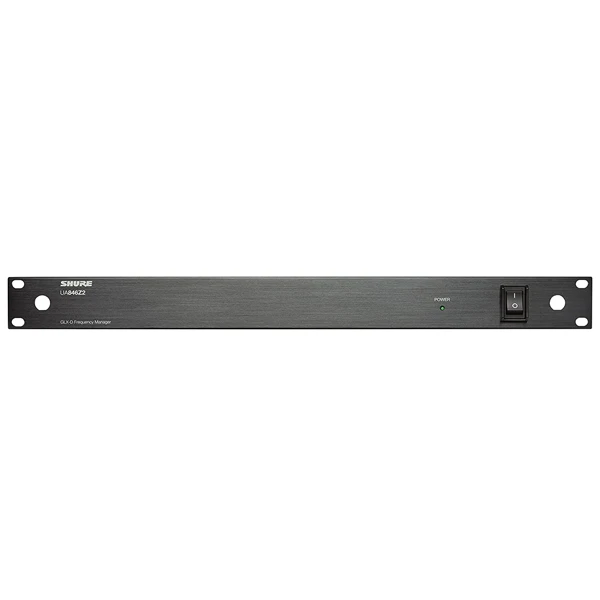

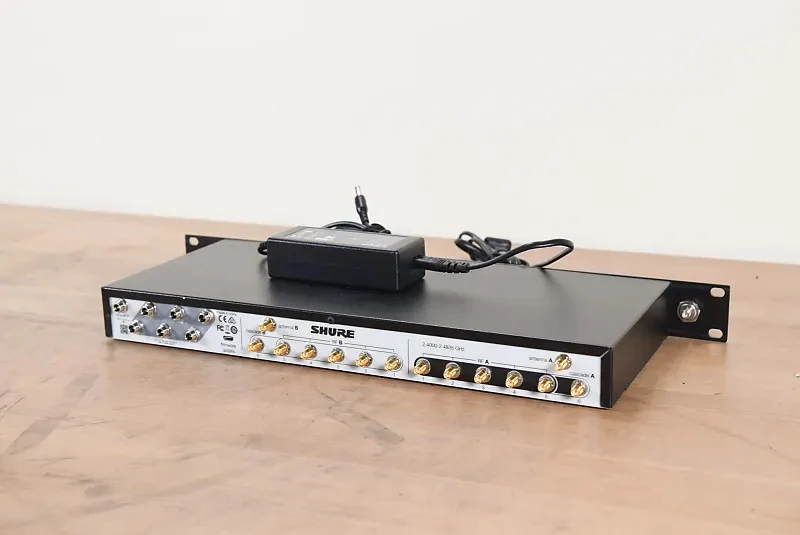

Shure UA846Z2 là gì?
- Bộ quản lý tần số GLX-D Shure UA846Z2 giúp kết nối tối đa 6 bộ thu có thể gắn trên giá cho mỗi bộ quản lý tần số. Cải thiện số lượng kênh trên các hệ thống GLX-D®: tối đa 9 hệ thống trong môi trường điển hình (11 hệ thống trong điều kiện tối ưu).
- Thiết bị được sử dụng để cung cấp khả năng quản lý tần số và hiệu suất RF ổn định khi vận hành nhiều bộ thu không dây cho sân khấu trực tiếp, nhà hát, diễn tập và các ứng dụng tăng cường âm thanh khác.
- Khi được kết nối với bộ quản lý tần số GLX-D, bộ thu GLXD4R hoạt động theo cách hiệu quả nhất.
Thông số kỹ thuật Bộ quản lý tần số UA846Z2
| Công suất yêu cầu | 15 VDC |
| Đầu ra DC | 6 x 15 VDC |
| Dòng điện đầu ra | Từ tất cả các đầu ra DC: 3,8 A, tối đa |
| Nhiệt độ hoạt động | -0.40 to 145°F (-18 to 63°C) |
| Loại đầu nối (Input) | Reverse SMA |
| Dải tần số RF | 2400 đến 2483.5 MHz |
| Đầu thu Port Isolation | 35 dB, typical |
| Trở kháng (Input) | 50 Ohms |
| Công suất đầu vào ăng-ten tối đa | -10 dBm |
| Công suất đầu vào cổng thu tối đa | +15 dBm |
| Dải tần số RF | 2400 đến 2483.5 MHz |
| Đầu ra Intercept Point | 48 dBm, typical |
| Loại đầu nối (Output) | Reverse SMA |
| Trở kháng (Output) | 50 Ohms |
| Reverse Isolation | Output to Input: 35 dB, typical |
| Gain | Input to Any Output Port: -3 to 0 dB |
| Kích thước | 1.8 x 19.0 x 7.6″ (45 x 483 x 192 mm) |
| Trọng lượng | 3.6 lb (1.6 kg) |
Tính năng nổi bật Shure UA846Z2
- Cải thiện hiệu suất RF của bộ thu GLXD4R được kết nối.
- Tăng số lượng kênh với quản lý tần số hiệu quả hơn.
- Phân phối tín hiệu RF và nguồn cho sáu bộ thu.
- Cổng Cascade kết nối trình quản lý tần số thứ hai cho tối đa 11 máy thu
- Hợp nhất ăng-ten và nguồn điện để thiết lập đơn giản hơn.
- Gắn kết trong giá đỡ thiết bị 19 inch tiêu chuẩn.
- Hỗ trợ đặt ăng-ten từ xa.
- Xây dựng thiết bị hoàn toàn bằng kim loại.
- Liên kết truyền thông hai chiều cho phép máy phát tự động theo dõi sự thay đổi tần số máy thu.
- Xác định và gán tần số tối ưu cho các cặp bộ thu và máy phát.
- Trong trường hợp bị nhiễu, tự động và liền mạch chuyển sang tần số dự phòng.
- Cung cấp năng lượng cho bộ thu GLXD4R, loại bỏ nhu cầu về dải nguồn hoặc nhiều ổ cắm.
- Hoạt động ở dải tần 2,4 GHz không được cấp phép trên toàn cầu.

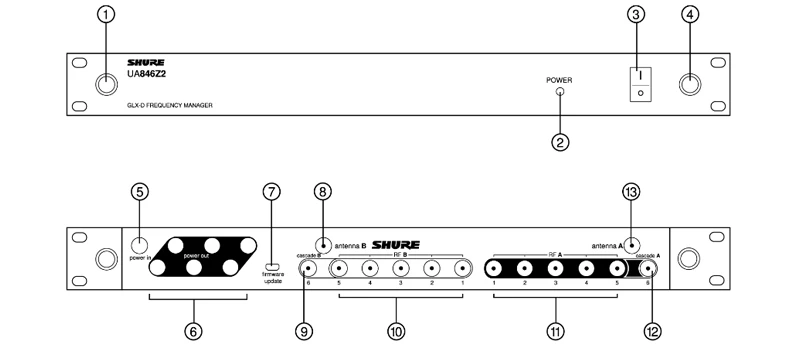

Hướng dẫn nút chức năng
| ① Đầu nối ăng-ten A | ⑧ Anten đầu vào RF B |
| ② Đèn LED nguồn | ⑨ Đầu nối tầng RF B |
| ③ Công tắc nguồn | ⑩ Đầu nối RF B |
| ④ Đầu nối ăng-ten B | ⑪ Đầu nối RF A |
| ⑤ Đầu vào nguồn | ⑫ Đầu nối Cascade RF A |
| ⑥ Công suất đầu ra | ⑬ Anten đầu vào RF A |
| ⑦ Cập nhật phần mềm (USB) |
***
