TOA WS-5325M là bộ thu phát không dây bao gồm bộ phát không dây WM-5325, micrô có dây cài YP-M5310 và bộ thu sóng không dây đa dạng WT-5810. Bộ phát không dây WM-5325 đã được sản xuất để sử dụng với hệ thống không dây UHF. Nhờ hệ thống tổng hợp PLL, 64 tần số hoạt động khác nhau được cung cấp. Công suất đầu ra cao đảm bảo truyền tín hiệu vô tuyến ổn định.
Bộ thu phát không dây WS-5325M
YP-M5310 sử dụng phần tử micrô tụ điện và được thiết kế để sử dụng trong các ứng dụng tăng cường giọng nói.
WT-5810 là bộ điều chỉnh đa dạng kép được điều khiển bằng bộ tổng hợp PLL được thiết kế để sử dụng với hệ thống không dây UHF. Thiết bị sử dụng mạch giảm tiếng ồn máy nén để giảm thiểu ảnh hưởng của nhiễu RF xung quanh.
Thông số kỹ thuật Bộ thu phát WS-5325M
Bộ thiết bị bao gồm
Bộ phát không dây WM-5325 x1, Micro cài áo YP-M5310 x1,
Bộ nhận không dây WT-5810 x1
Dải tần số
576 – 865 MHz (*1), UHF
Tần số âm thanh
32.768 kHz
Nhiệt độ hoạt động
-10 ℃ tới +50 ℃
Phụ kiện đi kèm
Bộ chuyển đổi AC (*2) x1, Tua vít x1, Hộp đựng x1, Dây đeo x1

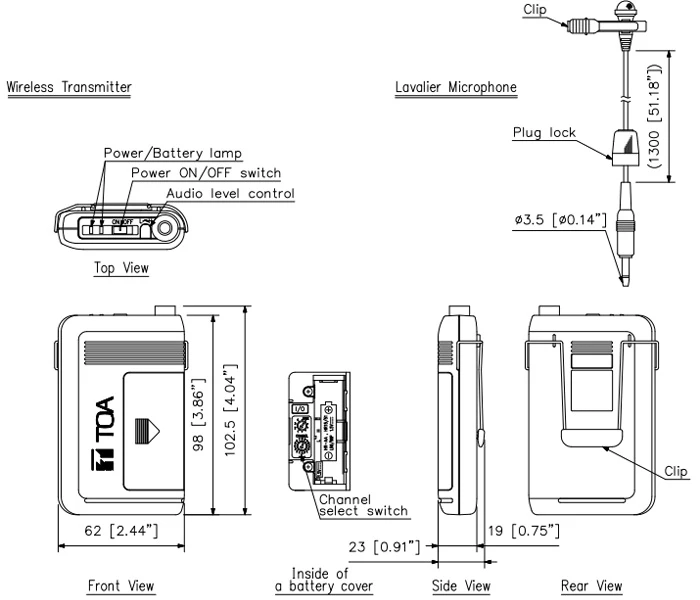

Thông số kỹ thuật Bộ phát không dây
*Bộ phát không dây
Phương pháp điều chế
Điều chế tần số
Số kênh
64 kênh (tuỳ thuộc vào từng quốc gia)
Công suất sóng mang RF
Nhỏ hơn 50 mW (Cài đặt ban đầu là 10 mW ERP)
Mạch dao động
Tổng hợp mạch vòng khóa pha kín
Đầu vào tối đa
-14 dB tới -29 dB (*3) (Điều chỉnh âm lượng: Nhỏ nhất tới Lớn nhất)
PIN
PIN sạc WB-2000 (WB-2000-2 gồm 2 thỏi) (tuỳ chọn) hoặc PIN khô AA alkaline
Thời lượng PIN
Khoảng 13 (khi dùng PIN sạc WB-2000)
Khoảng 10h (khi dùng PIN Alkaline)
Đèn hiển thị
Đèn hiển thị nguồn/PIN
Ăng-ten
Dạng ngầm
Vật liệu
Nhựa
Kích thước
62 (R) × 102.5 (C) × 23 (S) mm
Khối lượng
90 g (bao gồm PIN)
*Micrô có dây cài
Loại Micrô
Micro điện dung đa hướng
Độ nhạy
-64 dB ±3 dB (0 dB = 1 V/0.1 Pa, 1 kHz)
Độ dài dây
1.3 m
Vật liệu
Màu đen
Khối lượng
20 g (bao gồm dây nối)

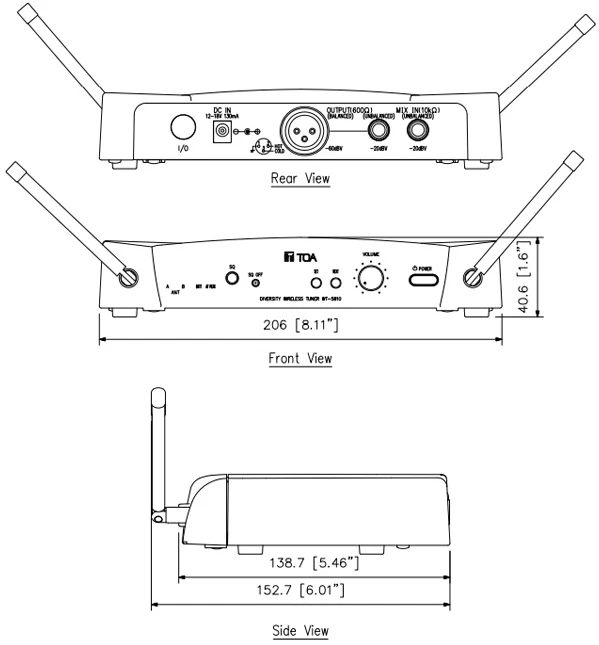

Thông số kỹ thuật bộ thu không dây đa năng
*Bộ thu không dây đa dạng
Nguồn điện
Nguồn AC mains (yêu cầu sử dụng bộ đổi nguồn AC-DC)
Nguồn điện tiêu thụ
130 mA (12 V DC)
Số kênh
16 kênh
Hệ thống nhận
Double super-heterodyne
Công nghệ
Không gian phân tập
Ngõ ra trộn
MIC: -60 dB (*3), 600 Ω, cân bằng, loại dây XLR-3-32
LINE: -20 dB (*3), 600 Ω, không cân bằng, giắc 6 ly
Ngõ vào trộn
-20 dB (*3), 10 kΩ, không cân bằng, giắc 6 ly
Ăng-ten
Whip antenna
Độ nhạy khối thu
90 dB hoặc hơn, Tỉ lệ S/N (Ngõ vào 20 dBμV, 40 kHz deviation)
Độ nhạy Squelch
16 – 40 dBμV có thể tinh chỉnh
Hệ thống Squelch
Sử dụng đồng thời cả noise SQ, carrier SQ và tone SQ
Đèn hiển thị
ANT A/B, Audio (peak), trạng thái PIN, số kênh
Kiểm tra kênh
Có thể sử dụng dò tần số
Tỷ lệ S/N
104 dB hoặc hơn (A-weight, ngõ ra không cân bằng)
Độ méo
1 % hoặc thấp hơn (thông thường)
Đáp tuyến tần số
100 Hz – 15 kHz, ±3 dB
Vật liệu
Nhựa màu đen
Kích thước
206 (R) × 40.6 (C) × 152.7 (S) mm (chưa bao gồm ăng ten)
Khối lượng
590 g
Tính năng của TOA WS-5325M
Tính năng bộ thu phát WS-5325M
Lên đến 16 tần số có thể lựa chọn (lên đến 16 kênh đồng thời).
Bộ tổng hợp PLL được tối ưu hóa giúp giảm thiểu độ lệch tần số dao động do nhiệt độ môi trường hoặc dao động điện áp.
Điều khiển mức âm thanh điều chỉnh độ nhạy của micrô.
Đèn Nguồn/Pin cho biết mức tiêu thụ pin để ngăn thiết bị hoạt động sai khi pin ở mức giảm đáng kể.
Nhỏ gọn và độ tin cậy cao.
Máy phát hoạt động trên một pin AA.
Sử dụng ăng-ten tích hợp.
Được cung cấp với một micrô có dây cài có thành phần micrô điện dung đa hướng.
