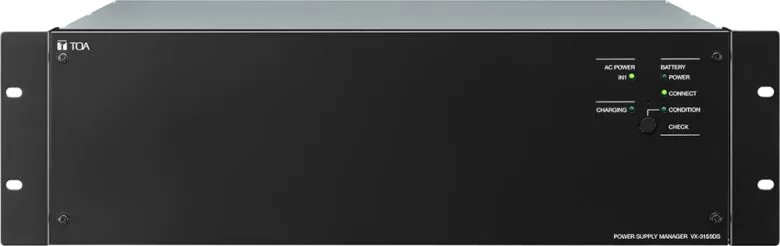

VX-3150DS: Bộ quản lý nguồn

Description

VX-3150DS là bộ quản lý nguồn khẩn cấp được sử dụng trong các hệ thống thông báo – khẩn cấp TOA VX-3000, SX-2000, VX-2000 và VM-3000. Thiết bị có kích thước 3U trang bị sẵn tính năng sạc Ắc-Qui và có sẵn hai nguồn vào điện lưới.

Thiết bị giúp giảm thiểu không gian tủ Rack, tiết kiệm điện năng tiêu thụ và khối lượng nhẹ. VX-3150DS có đặc tính dễ dàng vận hành bằng các phím chức năng và thiết bị có một nút bật tắt nguồn phía trước mặt. Ngoài ra, có thể dễ dàng thay thế cầu chì bảo vệ ở mặt sau của thiết bị.

• Cấp nguồn DC cho mọi thành phần trong hệ thống.
• Tự động chuyển đổi sang nguồn ắc quy bổ sung trong trường hợp nguồn AC bị ngắt.

Thông số kĩ thuật VX-3150DS

[row ]

[col span=”1/2″ ]

Nguồn điện

220-230 V AC, 50/60 Hz

Công suất tiêu thụ

Tổng cộng tối đa 1460 W (ở ngõ ra định mức sạc)

Công suất ra DC (chế độ AC)

• Công suất định mức: 1140 W (tổng công suất ra DC)
• Công suất đỉnh: 1280 W (tổng công suất ra DC)

Dòng điện

• Dòng điện ngõ ra tối đa từ Ăc quy: 25 A
• Dòng điện tối đa của ngõ ra liên tục, I tối đa a: 25 A
• Dòng điện tối đa của ngõ ra gián đoạn, I tối đa b: 25 A
• Dòng điện ngõ ra tối thiểu, I tối thiểu: 0 A
• Điện áp gợn sóng ở I tối đa b: 4 V tối đa

Công suất ngõ ra DC

• 8 x 31 V (19-33 V) 25 A tối đa, ốc vít M4,
• Khoảng cách giữa các vách ngăn: 11 mm
• 3 x 31 V (19-33 V) 5 A tối đa, cầu đấu rời (3 × 2 chân)
• 1 x 24 V (16-25 V) 0.3 A tối đa., cầu đấu rời (1 × 2 chân)

Phương pháp sạc

Sạc ắc quy từ từ được bù nhiệt độ

Điện áp ngõ ra khi sạc

• 27.3 V ±0.3 V (ở 25 ℃)
• Hệ số điều chỉnh nhiệt độ: -40 mV/℃

Kết nối ắc quy

• 1 cặp cầu nối âm và dương
• Đường kính cáp: AWG 6 – AWG 0 (AWG 1/0) (16 mm² – 50 mm²)
• Điện trở đường dây trong phạm vi 4m Ω/tổng

Ắc quy tương thích

• Panasonic: LC-X1265PG/APG (65 Ah), LC-XA12100P (100 Ah)
• Yuasa: NP65-12 (65 Ah), NPL100-12 (100 Ah)

[/col]
[col span=”1/2″ ]

Cầu đấu điều khiển DS LINK Ngõ vào/ra

• Cổng RJ45 cái kết nối hệ thống và kết nối theo tầng
• Cáp xoắn đôi có chống nhiều (TIA/EIA-568A tiêu chuẩn)
• Loại tín hiệu điều khiển: kiểm tra ắc quy, trạng thái nguồn AC, trạng thái nguồn DC, lỗi mạch sạc, lỗi ắc quy, và giao tiếp

Hiển thị trên bảng điều khiển

Nguồn vào AC (màu xanh), Sạc (màu xanh), Nguồn ắc quy (màu xanh), kết nối ắc quy (màu xanh), tình trạng ắc quy (màu xanh)

Nhiệt độ hoạt động

-5 ℃ tới +45 ℃

Độ ẩm hoạt động

90 %RH hoặc nhỏ hơn (không ngưng tụ)

Vật liệu

Mặt trước: Thép tấm được xử lý bề mặt, màu đen, sơn bóng 30%

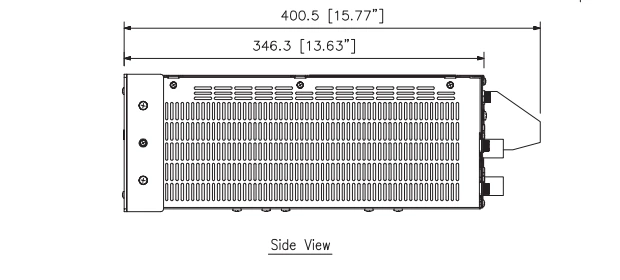

Kích thước

482 (R) x 132.6 (C) x 400.5 (S) mm

Khối lượng

9.0 kg

Phụ kiện

• Cầu chì (T8A H) x 1, cầu chì (T6.3A L) x 2, Cầu chì lưỡi (35 A) x 2,
• Vít gắn tủ rack (kèm long đen) x 4, dây nguồn (2 m) x 2,
• Băng gai dính x 4, băng nhám dính x 4, tấm cách nhiệt x 1, cáp CAT5-STP (3 m) x 1, kẹp Ferrite x 1

Cầu chì

Cầu chì lưỡi (35 A), cầu chì (T8A H), cầu chì (T6.3A L)

[/col]

[/row]
