VX-3004F: Bộ điều khiển tích hợp 4 vùng loa ab

VX-3004F: Bộ điều khiển tích hợp 4 vùng loa ab

Liên hệ

0 reviews

Hỗ trợ lên tới 4 tăng âm
Toàn bộ chỉ dẫn, điều khiển đều đảm bảo theo tiêu chuẩn EN54-16
Hiện thị hoạt động và trạng thái tín hiệu âm thanh trên mỗi tăng âm.
Hiển thị trạng thái lỗi cho mỗi dây loa.

Description

VX-3004F là bộ điều khiển chính tích hợp chức năng thông báo chung và thông báo di tảng trong hệ thống âm thanh thông báo khẩn cấp TOA VX-3000. Thiết bị được trang bị sẵn các ngõ vào âm thanh và có thể kết nối trực tiếp với các đường ra loa khi chúng ta sử dụng cùng với các mô-đun tăng âm.

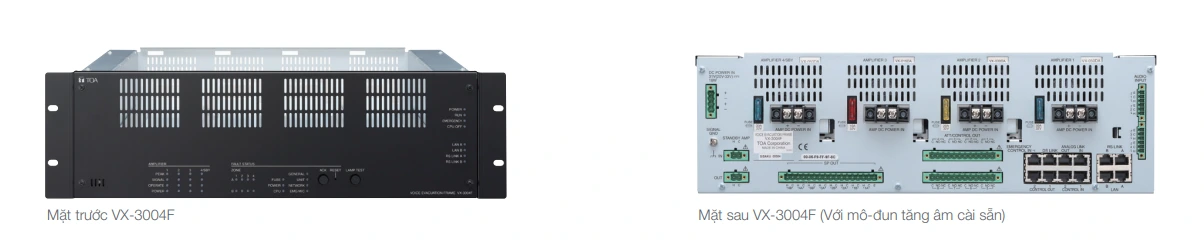

mat truoc va mat sau cua VX-3004F

Thiết bị cũng có thể thiết lập chế độ phát bản tin cảnh báo với mức ưu tiên cao hơn mức cảnh báo thông thường. Hai trạng thái khẩn cấp có thể được kích hoạt trong cùng một thời điểm (Khu vực cháy phát di tản, khu vực lân cận phát cảnh báo). Với đặc tính kết nối qua mạng nên hệ thống có thể bố trí phân tán.

Tính năng sản phẩm VX-3004F

VX-3004F: hỗ trợ lên tới 4 tăng âm (1 vùng loa– 1 tăng âm, 4 vùng loa AB hoặc 3 vùng loa AB + tăng âm dự phòng).
Toàn bộ chỉ dẫn, điều khiển đều đảm bảo theo tiêu chuẩn EN54-16 của châu Âu về hệ thống âm thanh báo cháy.
Hiện thị hoạt động và trạng thái tín hiệu âm thanh trên mỗi tăng âm.
Hiển thị trạng thái lỗi cho mỗi dây loa.
Ngõ vào DSP: bộ lọc 3 điểm (PEQ/HPF/LPF/High shelving/Low shelving), chống phản hồi âm, thông báo điều khiển bằng giọng nói (VOX) và compressor.
Ngõ ra DSP: bộ lọc 6 điểm (PEQ/HPF/LPF/High shelving/Low shelving/Allpass/Notch/Horn EQ), compressor và delay.
Kiểm soát tiếng ồn (ANC).

Thông số kĩ thuật VX-3004F

thong so ki thuat vx-3004f

Nguồn điện

20 – 33 V DC, đầu cắm tháo rời (4 chân)

Công suất tiêu thụ của VX-3004F

24 W (frame only) tại 33 V ngõ vào DC, 90 W (RS Link: 2 A ngõ ra) tại 33 V ngõ vào DC

Đèn hiển thị

POWER (xanh lá) x1, RUN (xanh lá) x 1, EMERGENCY (đỏ) x 1, CPU OFF (đỏ) x 1, LAN A (xanh lá) x 1, LAN B (xanh lá) x 1, RS LINK A (xanh lá) x1, RS LINK B (xanh lá) x 1
Trạng thái lỗi (vàng): GENERAL x 1, UNIT x 1, NETWORK x 1, EMG MIC x 1, FUSE x 1, POWER x 1, CPU x 1, ZONE x 8
Tăng âm: PEAK (đỏ) x 4, SIGNAL (xanh lá) x 4, OPERATE (xanh lá) x 4, POWER (xanh lá) x 4

Hoạt động

Công tắc kiểm soát lỗi x 2 (ACK/RESET)
Công tắc kiểm tra x 1 (LAMP TEST)
Công tắc cài đặt: SỐ ID, RESET, TRỞ KHÁNG, cài đặt (bảng điều khiển mặt trước)

RS Link A, B

Số cổng kết nối: 2 (RS LINK A, RS LINK B)
Mức ngõ vào âm thanh: 0 dB (*²)
Nguồn: tối đa 1 A trên một cổng
Cổng kết nối: RJ45
Cáp kết nối: cáp xoắn đôi chống nhiễu 5 (CAT5-STP)
Khoảng cách dây cáp tối đa: 1200 m

Ngõ vào âm thanh 1, 2, 3, 4 của VX-3004F

4 ngõ vào
Cường độ âm:
LINE: -20 dB (*²), MIC: -60 dB (*²)
LINE/MIC/cảm biến ANC (có thể thay đổi bằng phần mềm cài đặt)
Điều khiển khuếch đại: có thể điều chỉnh âm lượng (ở bảng điều khiển mặt trước)
– ∞ đến 0 dB
Trở kháng ngõ vào: 47 kΩ, cân bằng điện từ
Đáp tuyến tần số: 40 Hz – 20 kHz ±1 dB (ở DA CONTROL LINK, ngõ ra 0 dB)
Độ méo: 1% hoặc thấp hơn (ở DA CONTROL LINK,ngõ ra 0 dB, 1 kHz)
Tỷ lệ S/N: 60 dB hoặc hơn (ở DA CONTROL LINK, trọng số A-weighted)
Nguồn Phantom: 24 V DC, cài đặt trên phần mềm
Cổng kết nối: đầu nối tháo rời (6 chân) x 2

DS Link

Thiết bị kết nối: DS LINK của thiết bị cấp nguồn
Cổng kết nối: RJ45
Cáp kết nối: cáp xoắn đôi chống nhiễu 5 (CAT5-STP)
Khoảng cách cáp tối đa: 5m

Analog Link

Số cổng kết nối: 1 ngõ vào, 1 ngõ ra
Thiết bị kết nối: bộ VX-3004F khác, VX-3008F, VX-3016F
Cổng kết nối: RJ45
Cáp nối: cáp xoắn đôi chống nhiễu 5 (CAT5-STP)
Khoảng cách cáp tối đa: 800 m

Ngõ vào điều khiển 1, 2

16 ngõ vào, ngõ vào không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA
Hệ thống phát hiện lỗi: ngắn mạch, hở mạch, phương pháp: phát hiện điện áp
Cổng kết nối: RJ45
Cáp kết nối: cáp xoắn đôi chống nhiễu 5 (CAT5-STP)

Ngõ vào điều khiển khẩn cấp

Ngõ vào 2: ngõ vào điện áp cách ly, -24 đến +24 V
Cổng kết nối: RJ45
Cáp kết nối: cáp xoắn đôi (CAT5)

Chức năng VOX

Ngưỡng: -60 đến 0 dB (1 dB steps)
Độ trễ: 0 đến+10 dB, thời gian giữ: 10 ms – 10 s
Có thể cài đặt cho từng ngõ vào âm thanh

Ngõ ra điều khiển 1, 2

Ngõ ra chung : 8 với ngõ ra điều khiển 1
Ngõ ra riêng: 3 với ngõ ra điều khiển 2
LỖI CHUNG, LỖI CPU, TẮT CPU
Tiếp điểm khô, ngõ ra tiếp điểm điện từ, dòng điều khiển: 10 mA, điện áp hoạt động: 28 V DC
Cổng kết nối: RJ45
Cáp kết nối: cáp xoắn đôi chống nhiễu 5 (CAT5-STP)

Ngõ ra ATT/điều khiển

8 ngõ ra, tiếp điểm khô, tiếp điểm rơ le (NC, NO, C), dòng điều khiển: 2 mA đến 5 A, điện áp hoạt động: 125 V AC, 40 V DC
Cổng kết nối: đầu nối tháo rời (12 chân) x 2

LAN A, B

Số cổng kết nối: 2 (LAN A, LAN B)
Mạng I/F: 100BASE-TX
Giao thức mạng: TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP
Giao thức STP: RSTP
Hệ thống truyền âm thanh: đóng gói âm thanh TOA (*¹)
Phương thức mã hóa âm thanh: PCM
Tần số lấy mẫu: 48 kHz
Số bit định lượng âm thanh: 16 bits
Thiết bị kết nối: bộ VX-3004F khác, VX-3008F, VX-3016F, NX-300, VX-3000PM, VX-3000CT, Switching HUB
Cổng kết nối: RJ45
Cáp kết nối: cáp xoắn đôi 5 CAT5)
Số lượng có thể nối tầng: lên đến 7
Khoảng cách tối đa của dây cáp: 100 m

Xử lí tín hiệu số trong VX-3004F

Chức năng chống phản hồi âm	7 điểm (tự động), có thể cài đặt cho mỗi ngõ vào âm thanh và RS LINK (A/B)
Equalizer/Filter	3 vùng tần số cho mỗi ngõ vào âm thanh và RS LINK (A/B), 6 vùng tần số cho mỗi ngõ ra tăng âm Thông số equalizer: 20 Hz – 20 kHz, ±15 dB, Q: 0.267 – 69.249 Bộ lọc: bộ lọc thông cao 20 Hz – 20 kHz, 6 dB/oct, 12 dB/oct bộ lọc thông thấp 20 Hz – 20 kHz, 6 dB/oct, 12 dB/oct bộ lọc đa tần cao 6 – 20 kHz, ±15 dB bộ lọc đa tần thấp 20 – 500 Hz, ±15 dB bộ lọc dừng dải Notch (chỉ cho ngõ ra tăng âm) 20 Hz – 20 kHz, Q: 8.651 – 69.249 bộ lọc All-pass filter (chỉ cho ngõ ra tăng âm) 20 Hz – 20 kHz, Q: 0.267 – 69.249 Horn equalizer (chỉ cho ngõ ra tăng âm) 20 kHz, 0 đến +18 dB (0.5 dB steps)
Compressor	Ngưỡng: -20 đến 0 dB (1 dB steps) Tỷ lệ: 1:1, 1.1:1, 1.2:1, 1.3:1, 1.5:1, 1.7:1, 2:1, 2.3:1, 2.6:1, 3:1, 4:1, 5:1, 7:1, 8:1, 10:1, 12:1, 20:1, ∞:1 Thời gian bắt đầu (Attack time): 0.2 ms – 5 s, thời gian nhả (Release time): 10 ms – 5 s Khuếch đại: – ∞ đến +10 dB, loại Knee: hard knee, middle knee, soft knee
Độ trễ	Cho mỗi ngõ ra tăng âm, 0 – 2730 ms (0.021 ms steps)
ANC(kiểm soát độ ồn môi trường)	Kiểm soát mức ngõ ra tăng âm, đo lường mức quy chiếu ngõ vào cảm biến tự động, điều chỉnh mức quy chiếu ngõ vào cảm biến Kiểm soát mức tín hiệu ngõ ra tối đa: -15 đến 0 dB Kiểm soát mức tín hiệu ngõ ra tối thiểu: -18 đến -3 dB Cài đặt thời gian mẫu: 10 s, 20 s, 30 s, 1 min, 5 min Cài đặt tỷ lệ khuếch đại: (độ ồn môi trường: mức tín hiệu ngõ ra) 6:3, 5:3, 4:3, 3:3, 3:4, 3:5, 3:6 Cài đặt tần số đo lường độ ồn môi trường: 20 Hz – 20 kHz, 3 điểm
Đường dây loa	4 kênh (với ngõ ra loa A/B LINE), 1 đầu nối tiếp địa Dòng/điện áp tối đa: 100 Vrms, 5 Arms Cổng kết nối: đầu nối tháo rời (17 chân) x 1 Hệ thống phát hiện lỗi: ngắn mạch, hở mạch, lỗi tiếp địa, phương thức: trở kháng hoặc cuối đường dây (End of line)
Ngõ vào/ngõ ra tăng âm dự phòng	Ngõ vào: 1, ngõ ra: 1 Dòng/điện áp tối đa: 100 Vrms, 5 Arms Cổng kết nối: đầu nối tháo rời (2 chân) x 2
*Mô-đun (³)**	Số lượng mô-đun: 4 DA CONTROL LINK x 4 DA OUTPUT LINK x 4 (chỉ dùng khi cài đặt một mô-đun tăng âm công suất)
Nhiệt độ cho phép	-5 ℃ đến +45 ℃
Độ ẩm cho phép	90 %RH hoặc thấp hơn (không ngưng tụ)
Vật liệu	Vỏ: thép tấm không gỉ, sơn bóng 30 % màu đen

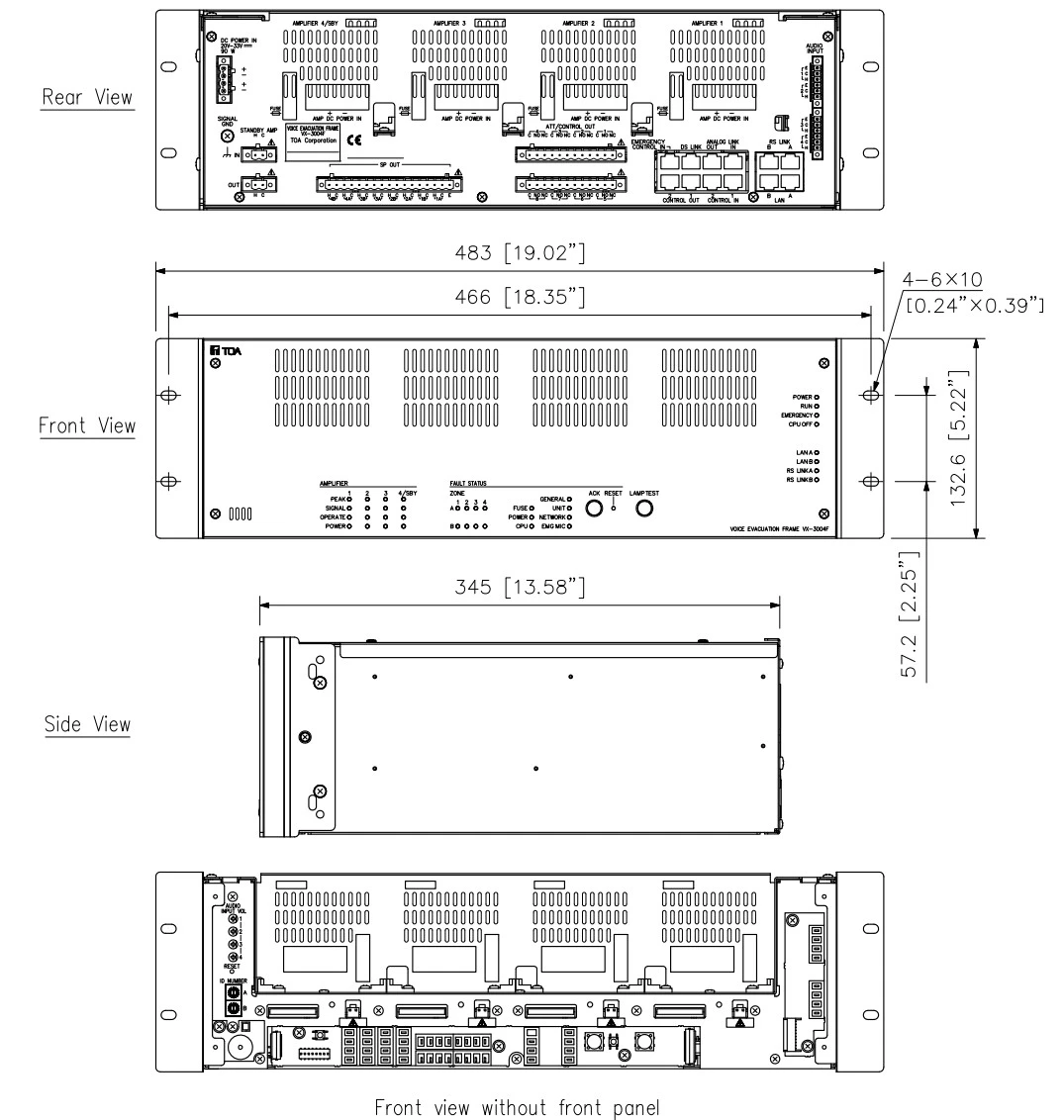

Kích thước VX-3004F	483 (R) × 132.6 (C) × 345 (S) mm
Khối lượng VX-3004F	7.6 kg
Phụ kiện đi kèm	Tai gắn tủ rack (có sẵn trên thiết bị) x 2, vít gắn tủ rack x 4, CD (phần mềm cài đặt) x 1, giắc nối tháo rời (2 chân) x 2,giắc nối tháo rời (4 chân) x 1, giắc nối tháo rời (6 chân) x 2, giắc nối tháo rời (12 chân) x 2, giắc nối tháo rời (17 chân) x1, kẹp Ferrite x 2

(*1) Công nghệ độc quyền của TOA khiến nó có khả năng truyền tín hiệu âm thanh cao cấp ngay lập tức trong hệ thống mạng IP.
(*2) 0 dB = 1 V
(*3) Mô-đun: Mô-đun nguồn âm ly kỹ thuật số. Mô-đun đường line ra
