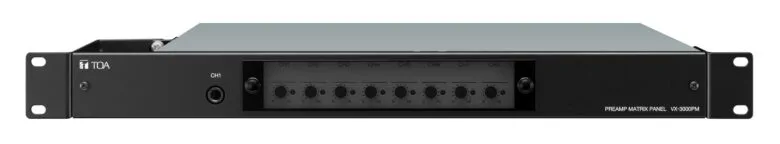

VX-3000PM: Bộ ma trận tiền khuếch đại
- Trang bị 8 ngõ vào âm thanh có thể điều chỉnh âm lượng.
- 20 ngõ vào điều khiển và 10 ngõ ra điều khiển.
- Cung cấp chức năng truyền âm thanh unicast giữa các VX3000PM.
- Có thể cấu hình tối đa lên đến 40 thiết bị trên mỗi hệ thống.
Description
VX-3000PM là bộ ma trận tiền khuếch đại được thiết kế dành riêng cho hệ thống thông báo – khẩn cấp TOA VX-3000. Số lượng ngõ vào âm thanh, ngõ vào điều khiển và ngõ ra điều khiển có thể được gia tăng bằng cách kết nối VX-3000PM với hệ VX-3000 qua đường mạng.
Thiết bị có 8 ngõ vào âm thanh và các núm điều chỉnh âm lượng tương ứng, 20 ngõ vào điều khiển và 10 ngõ ra điều khiển. Một bộ VX-3000PM có thể kết nối được với một khung VX-3000 và cho phép tối đa 40 thiết bị được cấu hình trong mỗi hệ thống.
Có thể thực hiện truyền âm thanh unicast giữa các thiết bị VX-3000PM, kích hoạt phát thanh và thông báo qua micro tại nhiều địa điểm khác nhau. Có thể lắp thiết bị trên rack EIA (kích thước 1U).
Tính năng sản phẩm
- Bộ ma trận tiền khuếch đại cho phép kết nối các ngõ vào âm thanh bổ sung, ngõ vào điều khiển, ngõ ra điều khiển tới hệ thống VX-3000.
- Trang bị 8 ngõ vào âm thanh có thể điều chỉnh âm lượng, 20 ngõ vào điều khiển và 10 ngõ ra điều khiển.
- Cung cấp chức năng truyền âm thanh unicast giữa các VX3000PM.
- 1 thiết bị có thể được kết nối với một hệ thống VX-3000 đơn, có thể cấu hình tối đa lên đến 40 thiết bị trên mỗi hệ thống.

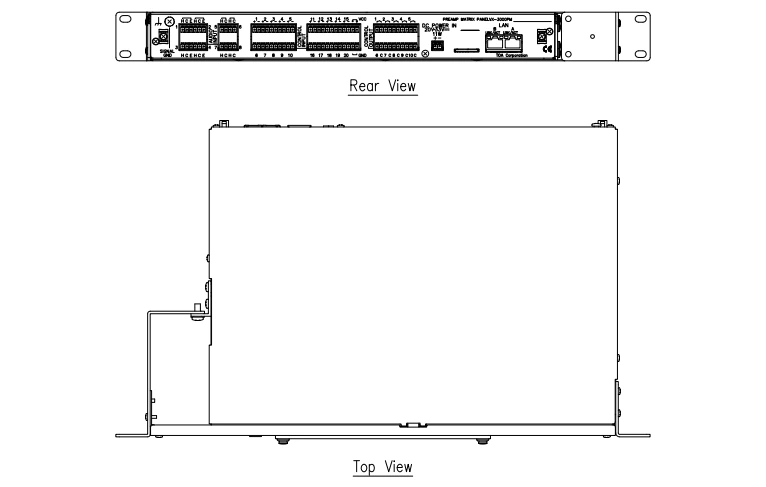

Thông số kĩ thuật VX-3000PM
Nguồn điện
20 – 33 V DC, giắc đấu nối rời (2 chân)
Dòng điện tiêu thụ
- 0.33 A tại 33 V DC ngõ vào
- 0.35 A tại 24 V DC ngõ vào
LAN A, B
- Số bộ nối: 2 (LAN A, LAN B)
- Mạng I/F: 100BASE-TX
- Giao thức mạng: TCP, UDP, ARP, ICMP, RTP, IGMP, HTTP
- Giao thức STP: RSTP
- Hệ thống truyền thanh: đóng gói âm thanh của TOA (*1)
- Phương thức mã hóa âm thanh: PCM
- Tần số lấy mẫu âm thanh: 48 kHz
- Số bit định lượng âm thanh: 16 bits
- Thiết bị kết nối: VX-3004F, VX-3008F, VX-3016F, NX-300, VX-3000CT, VX-3000PM, bộ chia mạng HUB
- Cổng kết nối: RJ45
- Cáp kết nối: Cáp xoắn category 5 (CAT5) hoặc hơn
- Khoảng cách cáp tối đa: 100 m
Ngõ vào âm thanh
8 ngõ vào
Mức ngõ vào:
- ngõ vào 1 – 4: -60 dB (*2) / -40 dB (*2) / -20 dB (*2) / 0 dB (*2) có thể lựa chọn, trở kháng ngõ vào 600 Ω, cân bằng
- ngõ vào 5, 6: -20 DB (*2), trở kháng ngõ vào 10 kΩ, không cân bằng
- ngõ vào 7, 8: 0 dB (*2), trở kháng ngõ vào 10 kΩ, không cân bằng
Đáp tuyến tần số:
- -60 dB (*2): 200 Hz – 10 kHz, -2 dB ± 3 dB
-40 dB (*2) / -20 dB (*2) / – dB (*2): 100 Hz – 15 kHz, -2 dB ± 3 dB
Độ méo: 1 % hoặc ít hơn
Tỷ lệ S/N: 60 dB hoặc hơn
Giắc đấu nối rời (6 chân x 2, 4 chân x 2)
Chỉ có ngõ vào 1 mới được sử dụng chung với giắc ø6.3 mm
Ngõ vào điều khiển
- 20 kênh,ngõ vào không điện áp, điện áp mở: 30 V DC,
- Mạch điện ngắn: 2 – 10 mA
- Bộ nối: giắc đấu nối rời (10 chân x 2, 12 chân x 2)
Ngõ ra điều khiển
- Kênh 1 – 5, rơ-le (a contact), điện áp hoạt động: 30 V DC, dòng điều khiển: 1 A
- Kênh 6 – 10, ngõ ra cực thu hở (phân cực), điện áp hoạt động: 30 V DC, dòng điện điều khiển: 100 mA
- Bộ nối: giắc đấu nối rời (10 chân) x 2
Đèn hiển thị
SIGNAL (xanh) x 8, RUN (xanh) x 1, LINK/ACT (xanh) x 2
Điều chỉnh âm lượng
8 kênh
Hoạt động
Công tắc cài đặt mức ngõ vào x 1, công tắc cài đặt địa chỉ IP x 1
Nhiệt độ hoạt động
0 °C đến +40 °C
Độ ẩm cho phép
90 %RH hoặc ít hơn (không ngưng tụ)
Vật liệu
- Vỏ: thép tấm đã được xử lý bề mặt, đen, 30% bóng
- Vỏ ngoài điều chỉnh âm lượng: Acrylic resin, khói xám

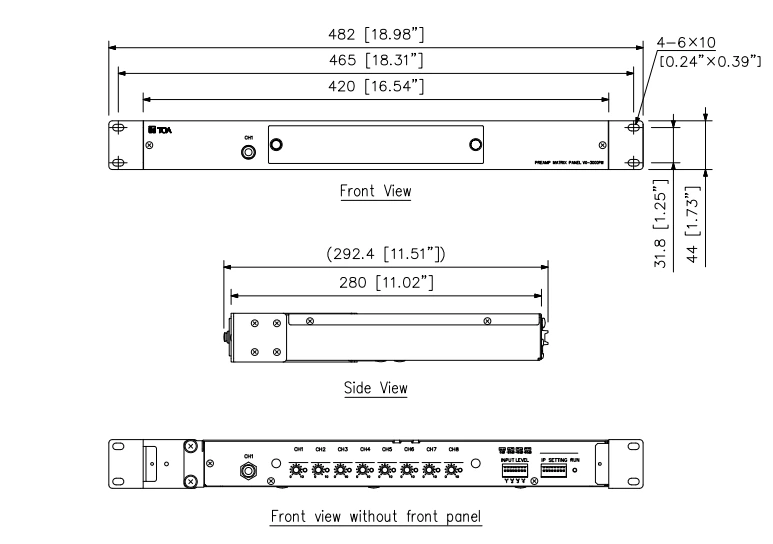

Kích cỡ (R x C x S)
482 x 44 x 292.4 mm
Khối lượng
3.2 kg
Phụ kiện đi kèm
- Vít gắn rack x 4, giắc đấu nối rời (6 chân) x 2,
- Giắc đấu nối rời (4 chân), giắc đấu nối rời (10 chân) x 4,
- Giắc đấu nối rời (12 chân) x 2, giắc đấu nối rời (2 chân) x 1
(*1) Với Công nghệ độc quyền của TOA có thể truyền tín hiệu âm thanh chất lượng cao tức thời qua hệ thống mạng IP
(*2) 0 dB = 1 V
Xem thêm:
Tài liệu thông số kĩ thuật VX-3000PM
