TOA TS-D1000-MU: Bộ điều khiển trung tâm

Liên hệ
0 reviews
  • Được trang bị chức năng ghi âm
  • Điều khiển thông qua PC (* 1)
  • Khả năng xác nhận kết nối một chạm
  • Có độ tiết kiệm năng lượng

Description

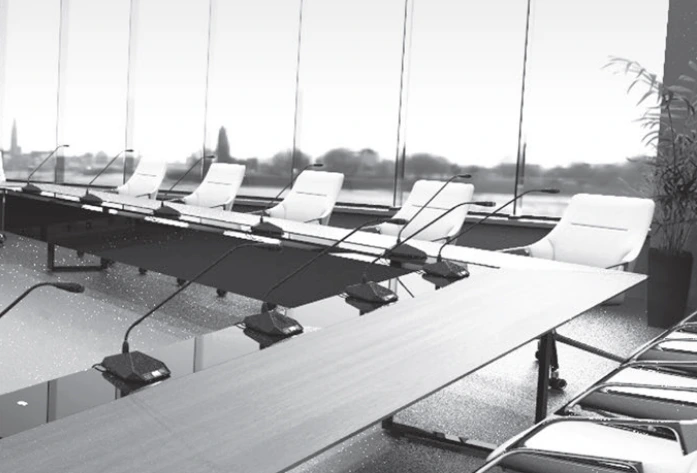

Ứng dụng TOA TS-D1000-MU vào các chương trình hội nghị cao cấp
Ứng dụng TOA TS-D1000-MU vào các chương trình hội nghị cao cấp

TS-D1000-MU là Bộ điều khiển trung tâm của hệ thống hội thảo TOA TS-D1000 có thiết kế đơn giản giúp kết nối dễ dàng với máy chủ tịch và máy đại biểu qua cáp LAN CAT5e STP. Với công nghệ kỹ thuật số kết hợp với chất lượng âm thanh cao,TOA TS-D1000-MU mang đến một hệ thống hội thảo phù hợp với mọi phòng có không gian, diện tích khác nhau. Hãy để Hệ thống hội thảo giúp tăng thêm tính hấp dẫn và sức mạnh cho bài phát biểu của bạn!

Bộ điều khiển trung tâm này được trang bị các chức năng ghi âm, điều khiển thông qua PC (* 1) và khả năng xác nhận kết nối một chạm. Một cấu hình chuỗi đơn giản có thể kết nối được 32 máy chủ tịch / đại biểu.

Hệ thống có thể được bố trí linh hoạt theo các sơ đồ khác nhau, dễ dàng mở rộng hệ thống lên tới tối đa 5 bộ điều khiển phụ TS-D1000-SU, hỗ trợ tối đa 246 người tham gia

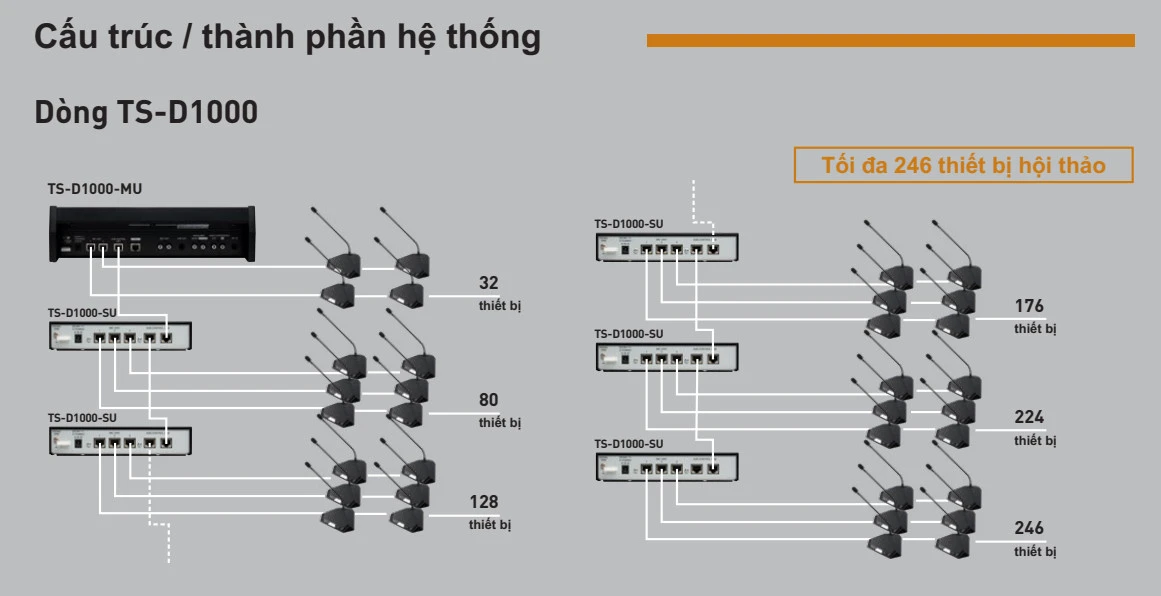

Sử dụng TOA TS-D1000-MU trong sơ đồ hệ thống
Sử dụng TOA TS-D1000-MU trong sơ đồ hệ thống

Bộ điều khiển trung tâm TS-D1000-MU được trang bị chức năng FBS (giảm phản hồi âm), cho phép kiểm soát hiệu quả phản hồi âm thanh. Bộ điều khiển trung tâm có khả năng ghi lại tất cả nội dung của buổi hội thảo vào USB hoặc bộ nhớ trong.

Khi sử dụng giá đỡ thích hợp, bộ điều khiển trung tâm có thể được gắn trên tủ rack tiêu chuẩn EIA (4U)

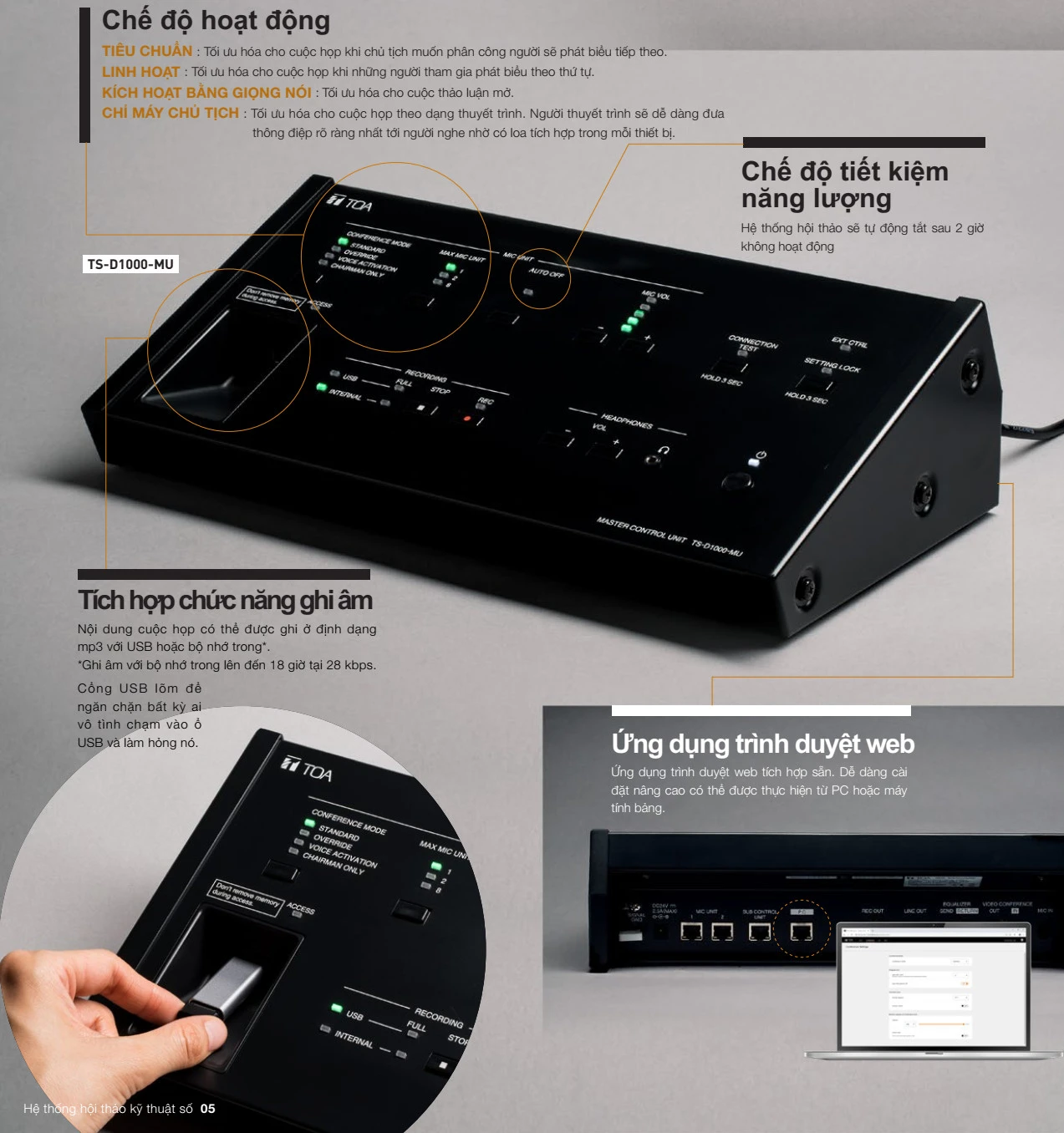

Tính năng chính của sản phẩm

Tính năng TOA TS-D1000-MU
Tính năng TOA TS-D1000-MU

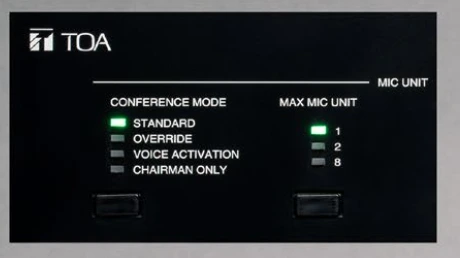

Chế độ hoạt động

Các chế độ của TOA TS-D1000-MU
Các chế độ của TOA TS-D1000-MU
  • Tiêu chuẩn : tối ưu hóa cho cuộc họp khi chủ tịch muốn phân công người sẽ phát biểu tiếp theo.
  • Linh hoạt : tối ưu hóa cho cuộc họp khi những người tham gia phát biểu theo thứ tự.
  • Kích hoạt bằng giọng nói : tối ưu hóa cho cuộc thảo luận mở.
  • Chỉ máy chủ tịch : tối ưu hóa cho cuộc họp theo dạng thuyết trình. Người thuyết trình sẽ dễ dàng đưa thông điệp rõ ràng nhất tới người nghe nhờ có loa tích hợp trong mỗi thiết bị.

Chế độ tiết kiệm năng lượng

Hệ thống hội thảo sẽ tự động tắt sau 2 giờ không hoạt động

Tích hợp chức năng ghi âm

Nội dung cuộc họp có thể được ghi ở định dạng mp3 với USB hoặc bộ nhớ trong*.

*Ghi âm với bộ nhớ trong lên đến 18 giờ tại 28 kbps.

Cổng USB lõm để ngăn chặn bất kỳ ai vô tình chạm vào ổ USB và làm hỏng nó.

Ứng dụng trình duyệt web

Ứng dụng trình duyệt web tích hợp sẵn. Dễ dàng cài đặt nâng cao có thể được thực hiện từ PC hoặc máy tính bảng

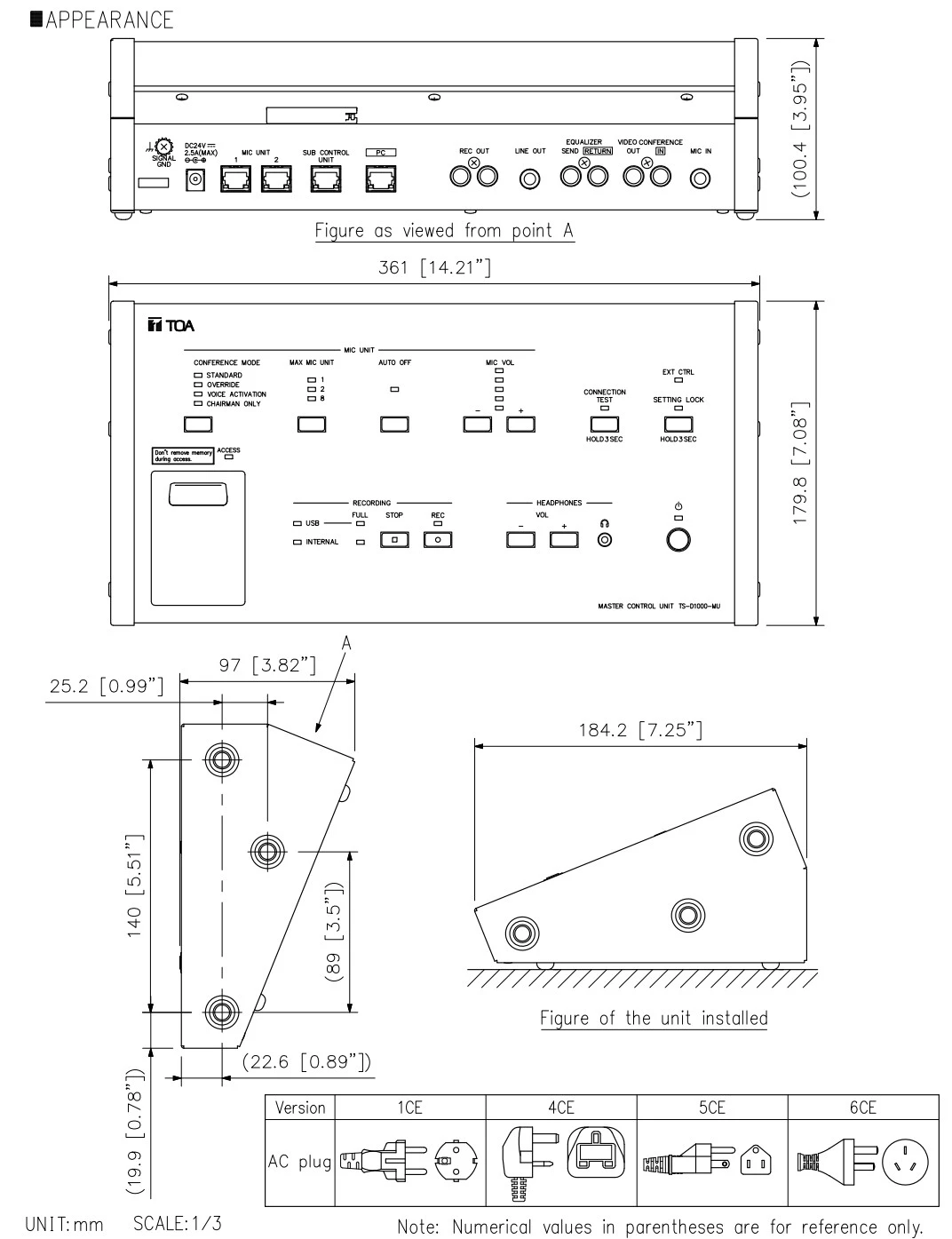

Thông số kĩ thuật

Thông số kĩ thuật TOA TS-D1000-MU
Thông số kĩ thuật TOA TS-D1000-MU

Nguồn điện

100 – 240 V AC, 50/60 Hz (sử dụng bộ chuyển đổi nguồn AC)

Công suất tiêu thụ

60 W hoặc nhỏ hơn

Hệ thống chuyển đổi tín hiệu âm thanh

  • Dồn kênh phân thời gian (TDM), 10 kênh
  • 16-bit PCM, tần số lấy mẫu 32 kHz

Đáp tuyến tần số

100 Hz – 13 kHz

Độ méo

0.5 % hoặc ít hơn

Signal to Noise Ratio

80 dB hoặc hơn (A-weighted)

Ngõ vào MIC

-54 dB*2, 600 Ω, không cân bằng, giắc Ø 6.3mm (2P)

Ngõ ra

  • LINE: -10 dB*2, 10 kΩ, không cân bằng, giắc Ø 6.3mm (2P)
  • REC: -10 dB*2, 10 kΩ, không cân bằng, giắc RCA, monaural
  • Tai nghe: giắc Ø 3.5mm (3P: monaural)

Ngõ vào/ ra điều chỉnh âm sắc

-10 dB*2, 10 kΩ, không cân bằng, giắc RCA

Ngõ vào/ ra cho hệ thống video

-10 dB*2, 10 kΩ, không cân bằng, giắc RCA

Số lượng máy chủ tịch / máy đại biểu

32 máy

Số lượng bộ điều khiển phụ có thể kết nối

5 bộ

Chiều dài cáp tối đa

  • 50 m (giữa bộ điều khiển trung tâm và các máy chủ tịch / máy đại biểu ở cuối của chuỗi máy )(*3)
  • 1 m (giữa bộ điều khiển trung tâm và bộ điều khiển phụ) (sử dụng cáp được cấp của bộ điều khiển phụ)

Số lượng tối đa micro được mở

2 máy chủ tịch, 8 máy đại biểu

Đầu nối bộ chủ tịch / đại biểu

Đầu nối RJ45 x 2

Đầu nối bộ điều khiển phụ

Đầu nối RJ45

LED hiển thị

Nguồn, chế độ hội thảo, số lượng micro được mở, tự động tắt micro, bộ giám sát loa của âm lượng các thiết bị hội thảo, kiểm tra kết nối, điều khiển ngoài, khóa cài đặt, trạng thái ghi âm, trạng thái truy cập USB, trạng thái bộ nhớ USB, trạng thái của bộ nhớ trong, cảnh báo dung lượng bộ nhớ USB còn trống, cảnh báo dung lượng bộ nhớ trong còn trống, LINK/ACT, 10 BASE-T/100BASE-TX.

Phím chức năng

  • Phím lựa chọn chế độ hội thảo: Tiêu chuẩn/Override/kích hoạt bằng giọng nói/chỉ máy chủ tịch nói
  • Cần gạt cài đặt số lượng micro được mở: 1/2/8
  • Phím cài đặt tự động tắt micro: Bật/Tắt
  • Phím cài đặt bộ giám sát loa của âm lượng các thiết bị hội thảo: – , +
  • Phím khóa cài đặt: ON/OFF
  • Phím cài đặt âm lượng của tai nghe: – , +

Phím hoạt động

Kiểm tra kết nối, bắt đầu ghi âm , dừng ghi âm

Cổng ghi âm

USB-A

Chức năng ghi âm

Ghi âm có thể thông qua bộ nhớ của USB (*4) hoặc bộ nhớ trong

Định dạng ghi âm:

  • MP3 (MPEG-1 Audio Layer-3), monaural
  • Tần số lấy mẫu: 32 kHz, Bit rate: 128 kbps

Mạng I/F

10BASE-T / 100BASE-TX (Automatic-Negotiation)

Giao thức mạng

TCP, HTTP, DHCP, ARP, (APIPA), UDP (mDNS)

Đầu nối mạng

Cầu đấu RJ45

Nhiệt độ hoạt động

0 ℃ tới +40 ℃

Độ ẩm hoạt động

90 %RH hoặc nhỏ hơn (không ngưng tụ)

Vật liệu

Mặt trước: Thép tấm được xử lý bề mặt, sơn màu đen, độ bóng 30%

Khối lượng

2.2 kg

Phụ kiện

Bộ chuyển đổi AC (chiều dài cáp: 1.8 m cáp DC, và 2 m cáp AC có thể tháo rời) x 1

Lựa chọn khác

Giá đỡ gắn lên tủ rac: MB-TS920

(* 1) Thoải mái vận hành phần mềm được cung cấp

(*2) 0 dB = 1V

(*3) Chiều dài cáp có thể mở rộng tới 100 m với việc sử dụng thêm bộ mở rộng

(*4) Có thể sử dụng USB 2.0 tương thích với định dạng FAT32 với dung lượng lên tới 32GB để làm bộ nhớ ghi âm. Có thể có trường hợp USB không thể được sử dụng với TS-D1000-MU, tùy thuộc vào thuộc tính hoặc điều kiện ghi của ổ đĩa.
