Bosch CCSD-CURD – Thiết bị điều khiển trung tâm

Description

Thiết bị điều khiển trung tâm Bosch CCSD-CURD là thành phần chính của Hệ Thống Thảo Luận Kỹ Thuật Số CCS 1000 D. Thiết bị cấp nguồn DC cho tất cả Thiết Bị Thảo Luận được kết nối (CCSD‑DS/ CCSD‑DL) và giám sát, điều khiển hệ thống thảo luận.

• Một Thiết Bị Điều Khiển có thể kết nối với 80 Thiết Bị Thảo Luận; hệ thống có thể mở rộng tới tối đa 245 Thiết Bị Thảo Luận nhờ sử dụng các Thiết Bị Mở Rộng (CCSD‑EXU).
• Nút điều khiển cảm ứng cho phép dễ dàng lập cấu hình và vận hành thiết bị, trong khi đèn LED chỉ báo trực quan cung cấp thông báo rõ ràng về cài đặt hệ thống.
• Các đầu kết nối đặt tiện lợi ở phía sau, cho phép kết nối các thiết bị ngoại vi với hệ thống hội thảo, ví dụ như thiết bị âm thanh, bộ chuyển mạch Ethernet, bộ chuyển đổi video, Camera Vòm HD Dành Cho Hội Thảo của Bosch và một PC hoặc máy tính xách tay.
• Tính năng điều khiển trực quan qua giao diện trình duyệt web cho phép dễ dàng xem và thay đổi cài đặt cơ bản và nâng cao cho hệ thống, khi cần.

Có hai loại Thiết Bị Điều Khiển: CCSD‑CU và CCSD‑CURD.

Thiết bị điều khiển trung tâm Bosch CCSD-CURD có tính năng ghi âm MP3 và triệt phản hồi âm thanh kỹ thuật số (DAFS). Bốn đầu ra RCA ở phía sau CCSD‑CURD bảo đảm thiết bị được tối ưu hóa khi sử dụng tại phòng xử án, ví dụ như khi thu âm từ từng loa.

Tính năng của Thiết bị điều khiển trung tâm Bosch CCSD-CURD

Chức năng cắm vào là chạy

Chức năng cắm vào là chạy của Thiết Bị Điều Khiển mang đến sự tiện lợi khi kết nối và tháo các Thiết Bị Thảo Luận và camera hệ thống ra khỏi hệ thống khi cần. Không cần tắt nguồn hay khởi động lại hệ thống, giúp bảo đảm lắp đặt và đặt lại cấu hình lại nhanh chóng.

Điều khiển trình duyệt web

Có thể dễ dàng xem và lập cấu hình cài đặt cơ bản và nâng cao cho hệ thống, gồm cả tùy chọn quản lý micrô thông qua giao diện trình duyệt web trên máy tính bảng, máy tính xách tay hoặc máy tính.

• Những thay đổi thực thiện trên giao diện trình duyệt web sẽ tự động cập nhật trong Thiết Bị Điều Khiển và ngược lại.
• Chế độ tiết kiệm năng lượng trên giao diện trình duyệt web cho phép tự động tắt Thiết Bị Điều Khiển và các thiết bị kết nối nếu chúng không hoạt động trong 2 giờ.
• Có thể sử dụng chế độ chờ trong thời gian giải lao của cuộc họp. Khi chọn chế độ này, Thiết Bị Điều Khiển được đặt ở trạng thái chờ và tất cả Thiết Bị Thảo Luận sẽ tắt.
• Giao diện trình duyệt web cũng cho phép lựa chọn một địa chỉ IP cố định.

Có thể sử dụng API (Giao Diện Lập Trình Ứng Dụng) RESTful để:

• điều khiển micrô của người phát biểu.
• điều khiển chế độ thảo luận và danh sách chờ.
• chuyển hệ thống sang hoặc khôi phục hệ thống từ chế độ chờ.
• truy xuất và đặt độ nhạy micrô của từng Thiết Bị Thảo Luận.
• hỗ trợ các giải pháp ghi và truyền trực tiếp trên mạng đòi hỏi thông tin micrô, hệ thống camera Quét Xoay Nghiêng Thu Phóng (PTZ) của bên thứ ba và sơ đồ tổng quát để bật và tắt micrô.

Quản lý micrô

• Sử dụng nút ‘Số Lượng Micrô Mở’ (NOM) trên Thiết Bị Điều Khiển để giới hạn số lượng micrô tối đa có thể hoạt động đồng thời bằng cách nhấn nút micrô trên Thiết Bị Thảo Luận.
• Có thể chọn tối đa 4 micrô qua Thiết Bị Điều Khiển.
• Giới hạn này có thể mở rộng đến 25 micrô khi chọn qua giao diện trình duyệt web.

Tùy chọn micrô chen ngang

Có thể lập cấu hình một Thiết Bị Thảo Luận như một micrô chen ngang luôn có quyền phát biểu, bất kể số micrô đang bật. Micrô chen ngang thường được đặt trên bục cho khách mời phát biểu. Giao diện trình duyệt web cho phép lập cấu hình tối đa 25 Thiết Bị Thảo Luận như micrô chen ngang hoặc thiết bị chủ tọa.

Chế độ thảo luận

Nhấn nút ‘Chế độ micrô’ ở mặt trước của Thiết Bị Điều Khiển để chọn các chế độ micrô sau:

• Chế độ mở – Người tham gia có thể phát biểu bằng cách nhấn nút micrô của họ. Khi số lượng micrô mở đạt giới hạn tối đa, người tham gia tiếp theo nhấn nút micrô sẽ được thêm vào danh sách chờ. Người tham gia đầu tiên trong ‘danh sách chờ’ có thể phát biểu khi một micrô đang hoạt động bị vô hiệu.
• Chế độ ghi đè – Người tham gia có thể giành quyền phát biểu bằng cách nhấn các nút micrô của họ. Khi số lượng micrô mở đạt giới hạn tối đa, người tham gia tiếp theo nhấn nút micrô sẽ vô hiệu micrô đã hoạt động trong khoảng thời gian lâu nhất (micrô của chủ tọa không được tính trong số micrô mở và do vậy, micrô này không bị ghi đè).
• Chế độ kích hoạt bằng giọng nói – Người tham gia có thể kích hoạt micrô của họ bằng cách nói vào micrô. Có thể nhấn và giữ nút micrô để tạm thời tắt tiếng micrô.
• Chế độ nhấn để nói (PTT) – Người tham gia có thể phát biểu bằng cách nhấn và giữ nút micrô của họ. Micrô được dừng kích hoạt khi thả nút micrô. Số lượng micrô mở sẽ xác định số lượng tối đa người tham gia có thể phát biểu.

Điều khiển camera

• Tự động phát hiện camera có chuẩn Onvif Profile-S. Chức năng Điều Khiển Camera hỗ trợ:
• Sử dụng tên người dùng và mật khẩu để điều khiển camera chuẩn Onvif Profile-S.
• Hỗ trợ camera Panasonic qua giao thức IP của thiết bị: – AW-HE40, AW-HE50, AW-HE60, AW-HE120, AWHE130, AW-UE70.
• Hỗ trợ camera Sony qua giao thức IP của thiết bị: – SRG-300SE và SRG-360SHE.
• Điều khiển chuyển đổi TvOne CORIOmatrix và video Kramer MV-6.
• Cho phép chuyển đổi video HD-SDI, do đó, hệ thống có thể tự động chuyển đổi tín hiệu video HD-SDI và phát trên một hoặc nhiều màn hình trong hội trường với độ trễ thấp.

Giao diện cho kết nối thiết bị ngoại vi

Thiết Bị Điều Khiển cho phép những thiết bị sau có thể kết nối với Hệ Thống Thảo Luận Kỹ Thuật Số:

• Camera hệ thống – cung cấp hình ảnh tổng quan, rõ nét về diễn biến hội thảo. Tối đa 6 camera và một bộ chuyển đổi video có thể kết nối với hệ thống thông qua hỗ trợ riêng (có thể lập trước cấu hình cho camera qua giao diện trình duyệt web). Hệ Thống Thảo Luận Kỹ Thuật Số CCS 1000 D hỗ trợ bộ chuyển đổi video TvOne CORIOmatrix và Kramer MV-6.
• Micrô có dây hoặc không dây bên ngoài – cho phép diễn giả khách mời hoặc khán giả tham gia vào cuộc thảo luận.
• Hệ thống khuếch đại âm thanh – truyền diễn biến buổi hội thảo đến khán giả trong cùng phòng hoặc phòng bên cạnh.
• Thiết bị âm thanh – phát nhạc qua các loa của hệ thống hội thảo.
• Bộ xử lý âm thanh ngoài – sửa đổi tín hiệu ngôn ngữ gốc được phân phối đến loa và tai nghe của người tham gia (ví dụ: chỉnh âm thanh).
• Bộ kết nối điện thoại – cho phép người tham gia ở xa tham dự vào cuộc thảo luận qua kết nối điện thoại/ video.
• Đầu ghi ngoài – ghi âm và phát lại nội dung thảo luận.
• Máy tính hoặc máy tính xách tay (kết nối qua cổng micro USB ở phía sau của Thiết Bị Điều Khiển) – cập nhật phần mềm hoặc truyền bản ghi (cuộc thảo luận) từ bộ nhớ trong của Thiết Bị Điều Khiển.

Đầu ghi MP3 tích hợp (chỉ CCSD‑CURD)

Đầu ghi tích hợp có thể ghi cuộc thảo luận theo định dạng MP3 vào bộ nhớ trong hoặc thẻ nhớ USB với dung lượng tối đa là 128 GB, tương đương với 4.000 giờ thảo luận. Theo mặc định, các bản ghi được chia thành tệp có thời lượng một giờ với thông tin ngày và giờ ghi. Sử dụng Thiết Bị Điều Khiển để đặt cấu hình chế độ ghi liên tục (ví dụ: cho phòng xử án), nếu cần.

• Bộ nhớ trong – các bản ghi được lưu tự động vào bộ nhớ trong, trừ khi thẻ nhớ USB kết nối với Thiết Bị Điều Khiển thông qua đầu nối USB ở mặt trước. Bộ nhớ trong có thể ghi lên đến 8 giờ thảo luận.
• Thẻ nhớ USB – các bản ghi được lưu tự động vào thẻ nhớ USB khi thẻ nhớ kết nối với Thiết Bị Điều Khiển. Thẻ nhớ USB với dung lượng 128 GB có thể ghi đến 4.000 giờ thảo luận.

Đèn chỉ báo LED thông báo cho người dùng khi đang ghi dữ liệu vào bộ nhớ trong hay thẻ nhớ USB. Ba tiếp bíp ngắn và đèn LED nhấp nháy đỏ cho biết thời điểm còn lại 5 phút cho đoạn ghi. Một tiếng bíp dài và đèn LED nhấp nháy đỏ/xanh lục cho biết không thể ghi thảo luận (ví dụ: bộ nhớ trong đầy và thẻ nhớ USB không kết nối với Thiết Bị Điều Khiển, thẻ nhớ USB đầy hoặc bị hỏng).

Loa giám sát tích hợp (chỉ CCSD‑CURD)

Giắc cắm tai nghe và loa tích hợp cho phép:

• trực tiếp giám sát cuộc họp từ Thiết Bị Điều Khiển.
• nghe trước tệp âm thanh trước khi phát ra Ngôn Ngữ Gốc.

Triệt Phản Hồi Âm Thanh Kỹ Thuật Số (DAFS) tích hợp (chỉ CCSD‑CURD)

Tính năng Triệt Phản Hồi Âm Thanh Kỹ Thuật Số (DAFS) tích hợp sẽ loại bỏ sự phản hồi âm thanh (còn được gọi là ‘tiếng hú’ hoặc ‘hiệu ứng Larsen’). Tính năng này cải thiện độ rõ của giọng nói bằng cách cho phép tăng âm lượng của loa khi cần, mà không có nguy cơ bị phản hồi âm.

Nút điều khiển và Đèn báo

Nút bật/tắt nguồn điện chính với đèn chỉ báo LED đỏ/xanh lục. Màu đỏ cho biết hệ thống đã tắt (không có nguồn điện từ bộ nguồn bên ngoài). Màu xanh lục cho biết hệ thống đang hoạt động (Thiết Bị Điều Khiển và mọi thiết bị kết nối đều bật nguồn).

Các nút cộng/trừ để cài đặt khoảng âm lượng cho mọi Thiết Bị Thảo Luận được kết nối – dùng kết hợp với đèn LED chỉ báo để hiển thị mức âm lượng đã chọn.

Nút chế độ micrô để chọn một trong các chế độ vận hành micrô – dùng kết hợp với đèn LED chỉ báo để hiển thị chế độ đã chọn.

Nút micrô mở để chọn số lượng micrô có thể hoạt động đồng thời – dùng kết hợp với đèn LED chỉ báo để hiển thị số lượng micrô được kích hoạt.

Chỉ dành cho CCSD‑CURD:

Các nút cộng/trừ để cài đặt âm lượng cho loa tích hợp hoặc tai nghe khi kết nối – dùng kết hợp với đèn LED chỉ báo để hiển thị mức âm lượng đã chọn.

Nút ghi/tạm dừng kết hợp để bắt đầu hoặc tạm dừng lần ghi.

Nút dừng ghi để kết thúc lần ghi.

Đèn LED chỉ báo ghi vào bộ nhớ trong và đèn LED chỉ báo ghi vào USB.

Kết nối

Mặt trước của thiết bị (chỉ dành cho CCSD‑CURD):

• 1 x giắc cắm tai nghe stereo 3,5 mm (0,14 in).
• 1 x Đầu nối USB.

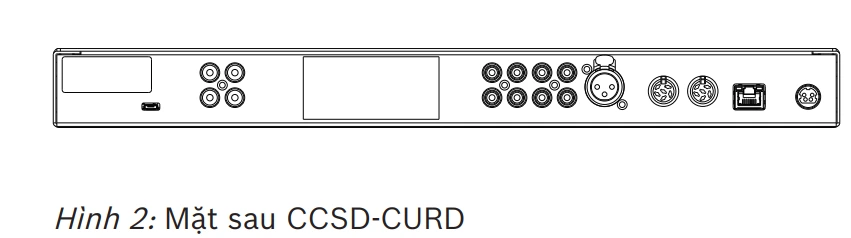

Mặt sau thiết bị:

• 1 x đầu nối âm hình tròn, 4 chân cho cổng vào 24 VDC.
• 2 x đầu nối âm hình tròn 6 chân để kết nối nối tiếp 40 Thiết Bị Thảo Luận mỗi đường trục.
• 1 x bộ kết nối Ethernet RJ45 để giao tiếp với ứng dụng giao diện trình duyệt web.
• 1 x đầu nối âm cổng vào micrô XLR, 3 chân với bộ cấp ảo.
• 1 x đầu vào RCA cho ‘Ngôn Ngữ Gốc’ (ví dụ: nguồn âm thanh ngoài như đầu CD hay DVD).
• 1 x đầu ra RCA cho ‘hệ thống khuếch đại âm thanh’.
• 1 x đầu vào/ra RCA cho một trong những tùy chọn sau:

– ‘Đầu ghi’ để kết nối đến đầu ghi ngoài.

– ‘Bộ chèn’ để kết nối bộ xử lý âm thanh ngoài.

– ‘Điện thoại/kết hợp trừ’ để cho phép người tham gia từ xa tham dự vào cuộc thảo luận qua kết nối điện thoại/video.

– ‘Loa người tham gia’ để phân phối tín hiệu loa của người tham gia đến hệ thống khuếch đại âm thanh. Chỉ một thiết bị âm thanh có thể kết nối với đầu vào/ra RCA này mỗi lần. Đặt cấu hình đầu vào/ra RCA bằng cách chọn tùy chọn phù hợp trong giao diện trình duyệt web.

Chỉ dành cho CCSD‑CURD:

• 4 x đầu ra RCA để ghi từng micrô, ví dụ: khi ghi từng loa riêng trong phòng xử án.
• 1 x đầu nối micro USB.
