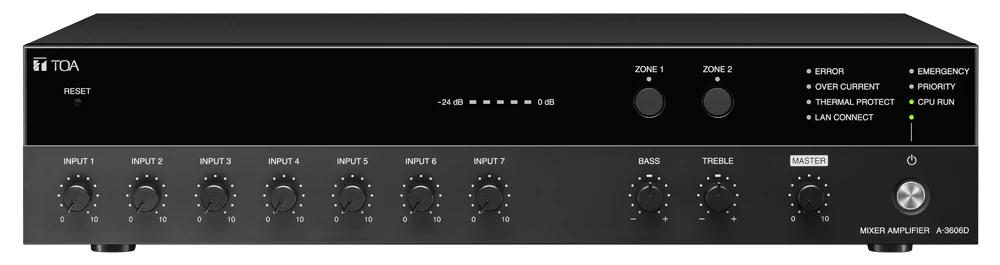

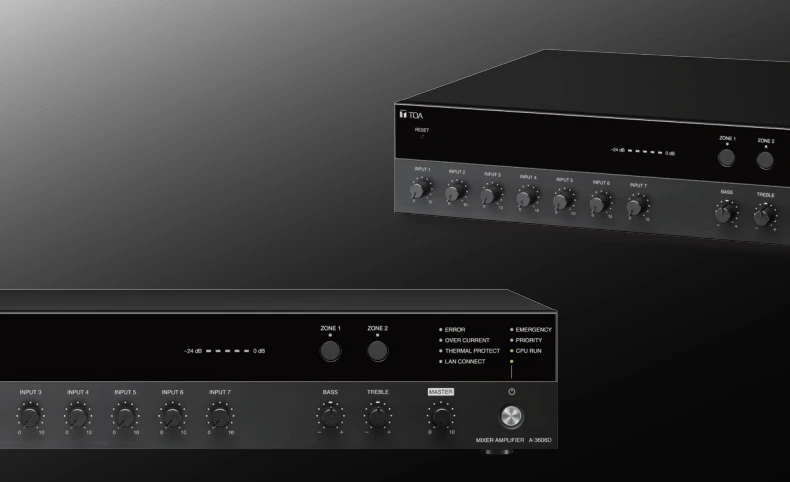

Tăng âm số liền Mixer TOA A-3606D

Nguồn điện

Ngõ ra định mức

Công suất/dòng tiêu thụ

• 96 W (Ngõ ra định mức), 40 W (dựa trên EN62368),
• 200 mA hoặc ít hơn (Khi tắt nguồn điện)

Đáp tuyến tần số

Độ méo

Điều chỉnh âm sắc

• Âm trầm: ±10 dB tại 100 Hz
• Âm bổng: ±10 dB tại 10 kHz

Tỉ lệ S/N

• 88 dB hoặc hơn (âm lượng tổng: tối thiểu)
• 76 dB hoặc hơn (âm lượng tổng: tối đa)
• 55 dB hoặc hơn (INPUT 1 – 6)
• 72 dB hoặc hơn (INPUT 7) (A-weighted)

Ngõ vào âm thanh

Ghi chú: Các ngõ vào micro đều được trang bị nguồn Phantom (24V DC, công tắc bật/tắt)

Ngõ vào 3, 4: -60 dB(*1), 600 Ω, cân bằng, cổng kết nối tháo rời (3 chân)

Note: Các ngõ vào micro đều được trang bị nguồn phantom (24V DC, công tắc bật/tắt)

Ngõ vào 5, 6:

• MIC (BUS 1) / LINE (BUS 2) tùy chọn
• MIC : -60 dB(*1), 600 Ω, cân bằng, cổng kết nối tháo rời (3 pins)
• LINE: -20 dB (*1), 10 kΩ, không cân bằng, giắc RCA x 2

Ngõ vào 7: -20 dB(*1), 10 kΩ, không cân bằng, giắc RCA x 2

PWR AMP IN: 0 dB (*1), 600 Ω, không cân bằng, giắc RCA

Ngõ vào BUS

• Ngõ vào 1 – 4: BUS 1
• Ngõ vào 5 – 6: BUS 1/BUS 2 tùy chọn
• Ngõ vào 7: BUS 2

Ngõ ra âm thanh

• Trở kháng thấp (8 – 16 Ω) /
• Trở kháng cao (trực tiếp, ZONE 1, ZONE 2: 100 V / tổng 170 Ω), cổng kết nối tháo rời (6 chân) (ZONE 1 / ZONE 2 là tùy chọn, tối đa 60W 1 ngõ ra)
• Rec: 0 dB(*1), 600 Ω, không cân bằng, giắc RCA
• Line out 1, 2: 0 dB (*1) , 600 Ω, không cân bằng, giắc RCA (lựa chọn vùng)

Ngõ vào điều khiển

• 4 kênh, ngõ vào không điện áp, điện áp mở: 35V DC hoặc ít hơn,
• Dòng ngắn mạch: 10 mA hoặc ít hơn, cổng kết nối tháo rời (4 chân)
• Âm lượng xa: cổng kết nối tháo rời (4 chân)
• Ngõ vào điều khiển vùng: không điện áp, điện áp cân bằng: 35V DC hoặc ít hơn,
• Dòng ngắn mạch: 10mA hoặc ít hơn, cổng kết nối tháo rời (4 chân)

Ngõ ra điều khiển

• Điều khiển nguồn từ xa: trạng thái hở với mức điện áp chịu đựng: 30V DC hoặc ít hơn, dòng điều khiển: 25mA hoặc ít hơn, cổng kết nối tháo rời (4 chân)
• Khẩn cấp: trạng thái hở với mức điện áp chịu đựng 30V DC hoặc ít hơn, dòng điều khiển: 25mA hoặc ít hơn, cổng kết nối tháo rời (4 chân)
• Điều khiển vùng: trạng thái hở với mức điện áp chịu đựng 30V DC hoặc ít hơn, dòng điều khiển: 25 mA hoặc ít hơn, cổng kết nối tháo rời (4 chân)

Chuông

Hiển thị

Nhiệt độ hoạt động

Độ ẩm cho phép

Vật liệu

• Bảng: nhựa ABS, đen
• Vỏ: thép tấm được xử lý bề mặt, sơn đen

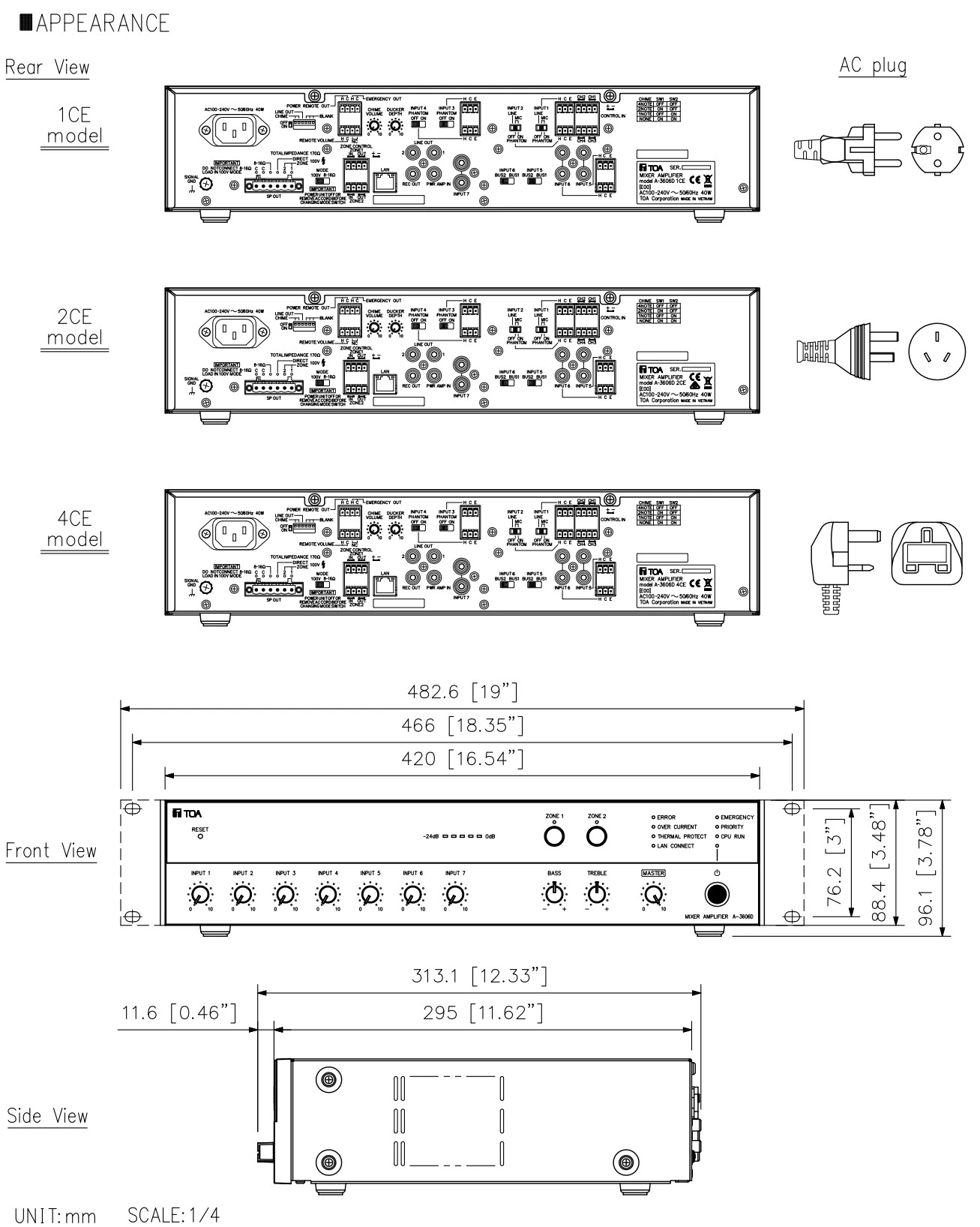

Kích thước

Khối lượng

Phụ kiện đi kèm A-3606D

Tùy chọn

• Tai gắn tủ rack: MB-25B
• Thanh bịt tủ rack: PF-013B
