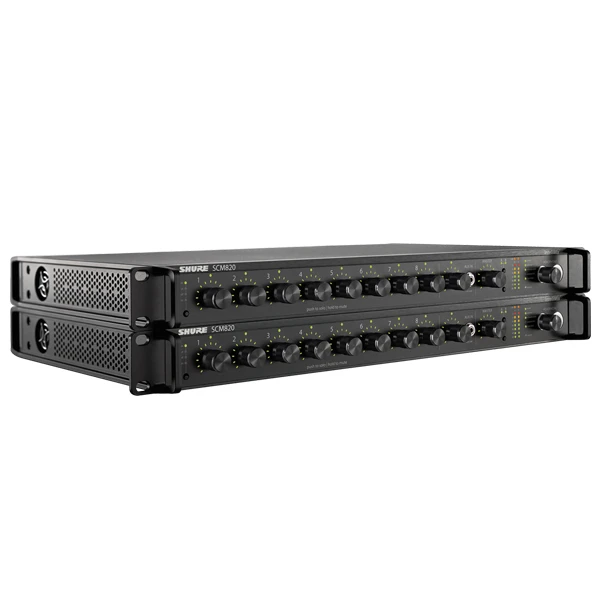

Shure SCM820E là máy trộn tự động kỹ thuật số 8 kênh được thiết kế để sử dụng trong các ứng dụng giọng nói, bao gồm tăng cường âm thanh, phát sóng và ghi âm. Nó cải thiện đáng kể chất lượng âm thanh trong bất kỳ ứng dụng nào cần có nhiều micrô. Bộ trộn sử dụng công nghệ IntelliMix ® để chọn các kênh để mở ra bus trộn, đồng thời làm suy giảm các kênh khác. Có thể chọn chế độ trộn để cho phép một loạt các kiểu trộn tự động.
Nguyên tắc hoạt động Shure SCM820E
- Mở rộng dựa trên công nghệ SCM810 IntelliMix cổ điển của Shure, Shure SCM820E kỹ thuật số mang đến khả năng trộn tự động liền mạch bằng cách kết hợp các chức năng sau:
- Ngưỡng thích ứng với tiếng ồn (NAT) quản lý hệ thống âm thanh bằng cách phân biệt giữa âm thanh động (chẳng hạn như giọng nói) và mức ồn sàn (chẳng hạn như điều hòa không khí). Nó liên tục điều chỉnh ngưỡng kích hoạt, sao cho chỉ có mức giọng nói lớn hơn tiếng ồn xung quanh mới mở kênh.
- MaxBus đảm bảo rằng chỉ có một kênh được mở trên mỗi nguồn âm thanh, giảm quá trình lọc lược để có giọng nói rõ ràng, dễ hiểu.
- Số lượng suy giảm micrô mở (NOMA) làm giảm mức tăng của hệ thống khi các kênh bổ sung được mở, mang lại mức đầu ra nhất quán và mức tăng tốt hơn trước phản hồi.
- Shure SCM820E duy trì âm thanh xung quanh cảm nhận được để đạt được chương trình âm thanh nghe tự nhiên ngay cả khi tạm dừng cuộc trò chuyện lâu.
Tính năng chính Mixer kỹ thuật số Shure SCM820E
Công nghệ IntelliMix
- Shure SCM820E cung cấp khả năng trộn tự động liền mạch và giảm tiếng ồn xung quanh thông qua việc điều chỉnh và suy giảm kênh động
- NAT (Noise Adaptive Threshold) liên tục điều chỉnh ngưỡng kích hoạt mở kênh
- Số lượng micrô mở Độ suy giảm (NOMA) xác định mức suy giảm khuếch đại cho đầu ra hỗn hợp khi số lượng micrô hoạt động thay đổi
- Khóa micrô lần cuối (LMLO) giữ cho micrô được kích hoạt gần đây nhất luôn mở cho đến khi một micrô khác được kích hoạt
- MaxBus đảm bảo rằng chỉ có một kênh được mở cho mỗi nguồn âm thanh, giảm quá trình lọc lược để có giọng nói rõ ràng và dễ hiểu
- Chế độ IntelliMix cung cấp năm cài đặt trước chế độ trộn khác nhau của các kiểu trộn tự động đáng tin cậy (Cổ điển, Mịn màng, Cực đoan, Tùy chỉnh hoặc Thủ công) để nhanh chóng điều chỉnh hỗn hợp cho một ứng dụng cụ thể
Hỗ trợ I/O nâng cao để tăng tính linh hoạt của ứng dụng và kết nối kỹ thuật số
- Có sẵn các kiểu kết nối khối hỗ trợ logic hoặc DB25, mỗi kiểu có 8 đầu vào
- Đầu ra trực tiếp trên mỗi kênh cho phép SCM820 được sử dụng làm bộ xử lý chèn
- Kết hợp đầu ra A và B với micrô hoặc mức đường truyền có thể lựa chọn kết nối với hệ thống tăng cường âm thanh, bảng điều khiển trộn hoặc thiết bị ghi âm
- Hoạt động của bộ trộn kép cho phép định tuyến các hỗn hợp tự động độc lập đến đầu ra hỗn hợp A và B, cho phép tạo ra hai hỗn hợp hoàn toàn khác nhau từ cùng một bộ đầu vào
- Đầu vào Aux ở cả mặt trước và mặt sau dễ dàng kết nối với trình phát đa phương tiện
- Đầu ra tai nghe âm thanh nổi ¼” (6,35 mm) để theo dõi kênh solo và mix
Kiểm soát toàn diện
- Các núm điều khiển kênh cho phép điều chỉnh nhanh các cài đặt khuếch đại, giới hạn và EQ cũng như các chức năng độc tấu/tắt tiếng trên các kênh đầu vào
- Điều khiển hỗn hợp đầu ra và đồng hồ đo cho phép điều khiển giới hạn và khuếch đại chính ở bảng điều khiển phía trước cũng như giám sát tín hiệu
- Vòng đồng hồ LED hiển thị âm thanh đầu vào hoặc mức khuếch đại IntelliMix cho mỗi kênh
- Phần mềm điều khiển Windows® 10 mang đến khả năng kiểm soát, giám sát, định tuyến và cấu hình phần mềm toàn diện cho tất cả các tín hiệu và cài đặt, đồng thời bổ sung EQ 8 băng tần tham số
- Hoạt động với Phần mềm quản lý tài sản âm thanh SystemOn
Mạng nâng cao
- Có sẵn cấu hình âm thanh nối mạng kỹ thuật số Ethernet hoặc Dante™ tiêu chuẩn
- Các mẫu được trang bị Dante cho phép kết nối mạng âm thanh đa kênh qua Ethernet
- Thẻ nâng cấp Dante có sẵn cho các mẫu Ethernet tiêu chuẩn
- Liên kết các bộ trộn SCM820 được trang bị Dante để tạo thành các bộ trộn tự động lớn lên đến 12 đơn vị (96 kênh âm thanh)
- Hệ thống điều khiển tương thích (AMX, Crestron)

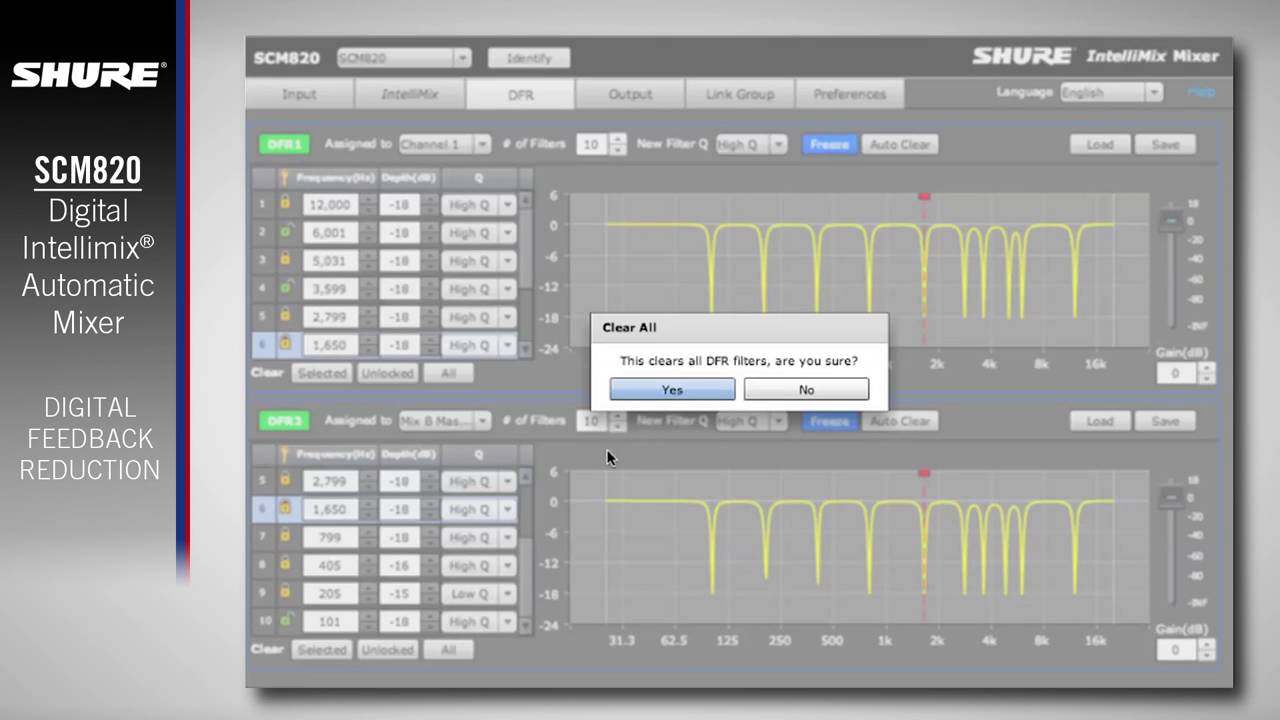

Giảm phản hồi kỹ thuật số
- Hai kênh Shure DFR được cấp bằng sáng chế (Giảm phản hồi kỹ thuật số)
- Có thể gán cho các kênh đầu vào và kết hợp đầu ra
- Phát hiện phản hồi tự động và triển khai bộ lọc
- 16 bộ lọc cho mỗi kênh
- Băng thông 25 Hz đến 20 KHz
- Giảm tới 18 dB cho mỗi bộ lọc
- Độ rộng bộ lọc Q cao (quãng tám thứ 1/70)
- Tính năng “Đóng băng” khóa độ sâu và tần suất của các bộ lọc hiện có để tránh những thay đổi tự động không mong muốn
Được thiết kế để sử dụng trong các ứng dụng giọng nói bao gồm tăng cường âm thanh, phát sóng và ghi âm, Shure SCM820E sử dụng công nghệ IntelliMix® để cải thiện đáng kể chất lượng âm thanh khi nhiều kênh micrô cần hoạt động đồng thời.
Nhiều cấu hình I/O và tùy chọn mạng đảm bảo kết nối analog và kỹ thuật số giữa các thiết bị.
Giao diện phần cứng

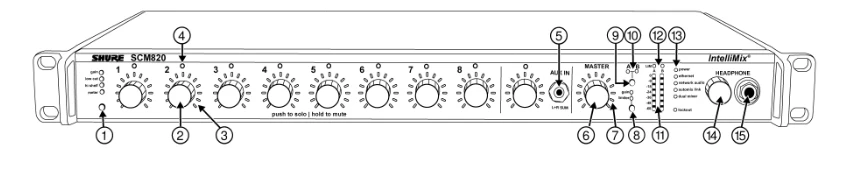

Mặt trước:
| ① Lựa chọn chế độ kênh
② Núm kênh có thể gán ③ Vòng LED giám sát ④ Đèn LED trạng thái kênh ⑤ Giắc cắm đầu vào phụ (1/8″) |
⑥ Núm đầu ra chính
⑦ Vòng LED chính ⑧ Lựa chọn chế độ chính ⑨ Nút Chọn Trộn ⑩ Chỉ báo trạng thái trộn |
⑪ Máy đo đầu ra âm thanh
⑫ Đèn LED LIM (Bộ giới hạn) ⑬ Chỉ báo trạng thái hệ thống ⑭ Núm vặn âm lượng tai nghe ⑮ Giắc cắm đầu ra tai nghe (1/4 inch) |

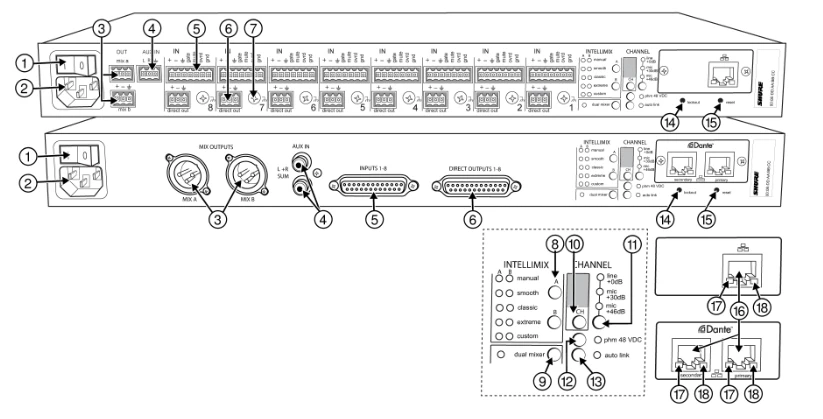

Mặt sau:
| ① Công tắc nguồn
② Giắc cắm nguồn AC ③ Đầu ra Mix A và Mix B ④ Giắc cắm đầu vào phụ ⑤ Đầu vào kênh 1–8 ⑥ Đầu ra trực tiếp 1–8 |
⑦ Vít nối đất khung gầm 1–8
⑧ Các nút chọn IntelliMix ⑨ Nút trộn kép ⑩ Nút chọn kênh và màn hình ⑪ Lựa chọn độ khuếch đại đầu vào và đèn LED chỉ báo ⑫ Nút nguồn ảo và đèn LED chỉ báo |
⑬ Nút liên kết tự động và đèn báo LED
⑭ Nút khóa và đèn LED chỉ báo ⑮ Nút Đặt lại ⑯ Cổng mạng ⑰ Đèn LED trạng thái mạng (Xanh lục) ⑱ Đèn LED tốc độ mạng (Màu hổ phách) |

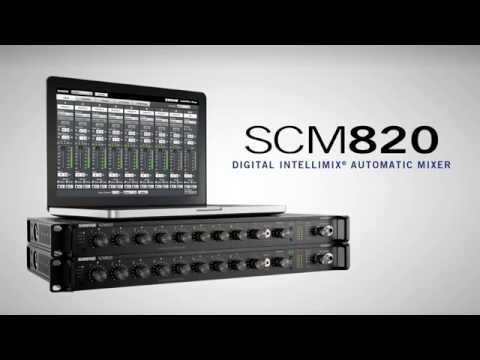

*Video hướng dẫn cài đặt:
