Loa phân tán rộng TOA F-1300B

2,844,000 (giá đã VAT)

  • Là hệ thống loa hai đường tiếng nhỏ gọn
  • Hiệu suất cao, dải rộng và khả năng xử lý đầu vào công suất cao
  • Còi loa tần số cao định hướng rộng 110º ngang x 100º dọc
  • Giá đỡ được cung cấp cho phép gắn loa lên tường, trần nhà hoặc gắn trên giá đỡ đứng
Mã hàng: F-1300B / Xuất xứ: China
Please enable JavaScript in your browser to complete this form.

*Thường trả lời trong vài phút

Mua hang tai ngocthien

Thông tin Loa phân tán rộng TOA F-1300B

Sơ lược loa phân tán rộng TOA F-1300B

Loa TOA F-1300B là hệ thống loa hai đường tiếng nhỏ gọn được thiết kế cho hiệu suất cao, dải rộng và khả năng xử lý đầu vào công suất cao. Còi loa tần số cao định hướng rộng 110º ngang x 100º dọc.

Giá đỡ được cung cấp cho phép gắn loa lên tường, trần nhà hoặc gắn trên giá đỡ đứng, lắp đặt loa dễ dàng theo ý muốn ở mọi địa điểm.

Thông số kỹ thuật TOA F-1300B

Thông số kĩ thuật TOA F-1300B
Thông số kĩ thuật TOA F-1300B
Vỏ Loại kín
Công suất đáp ứng
  • Continuos pink noise: 50 W
  • Continuos program: 150 W
Trở kháng 8 Ω
Cường độ âm 90 dB (1 W, 1 m) lắp đặt trong 1/2 trường âm tự do
Đáp tuyến tần số 80 Hz – 20 kHz, -10 dB lắp đặt trong 1/2 trường âm tự do
Tần số cắt 2 kHz
Góc hướng tính Ngang: 110゜, Dọc: 100゜
Thành phần loa
  • Tần số thấp: loa hình nón 13 cm
  • Tần số cao: loa dạng cầu cân bằng 25 mm
Ngõ vào Cầu ấn
Vật liệu
  • Vỏ: nhựa HIPS màu đen
  • Mặt lưới: thép chống gỉ màu đen
  • Giá nối, treo tường: thép t1.6 màu đen
  • Giá treo: nhôm đúc màu đen
Kích thước 162 (R) × 250 (C) × 161 (S) mm
Khối lượng 3.1 kg (bao gồm giá đỡ kèm theo)
Phụ kiện kèm theo Giá treo…1, Giá nối…1, Giá treo tường…1, Ốc vít giá treo…1 set
Phụ kiện tuỳ chọn Khung treo: HY-BH10B, Giá treo trần: HY-CM10B (sử dụng cho loa treo ngang) Cụm gắn loa: HY-CL10B, Chân đứng cho loa: ST-16A

Hướng dẫn sử dụng

Lắp đặt loa lên trần theo chiều dọc

Ví dụ lắp đặt loa
Ví dụ lắp đặt loa

Sử dụng giá đỡ khớp nối và giá đỡ loa được cung cấp.

Lưu ý:

  • Góc phủ sóng của loa chỉ có thể được điều chỉnh theo hướng thẳng đứng (Tối đa 45º hướng xuống dưới).
  • Điều chỉnh góc nghiêng của loa trong phạm vi được tô bóng bên trên.
Hình ảnh minh họa các bước lắp đặt
Hình ảnh minh họa các bước lắp đặt
Thông số khớp gắn giá đỡ
Thông số khớp gắn giá đỡ

Bước 1. Gắn khung nối vào bề mặt trần

Lưu ý: Phần cứng được sử dụng để gắn giá đỡ nối lên trần nhà không được cung cấp.

Bước 2. Gắn giá đỡ loa vào đáy loa bằng cách sử dụng ốc vít đi kèm.

Bước 3. Gắn loa vào giá đỡ khớp nối bằng cách lắp giá đỡ loa vào giá đỡ khớp nối và nới lỏng chốt cố định để lắp đặt loa tạm thời.

Bước 4. Kết nối dây loa với cổng đầu vào.

Lưu ý: Sử dụng nắp đậy cổng khi lắp đặt loa ngoài trời.

Bước 5. Điều chỉnh góc lắp thẳng đứng của loa và vặn chặt chốt cố định. Góc loa có thể điều chỉnh theo 7,5º.

Lưu ý: Các bề mặt tiếp xúc của tấm nẹp loa và tấm nẹp khớp nối được thiết kế để khóa vào nhau. Đảm bảo rằng cả hai bộ phận được gắn chắc chắn với nhau sau khi lắp hoàn tất.

* Để xem hướng dẫn lắp đặt ở vị trí khác vui lòng tham khảo thêm file HDSD TẠI ĐÂY

Lắp đặt với giá treo HYBH10B

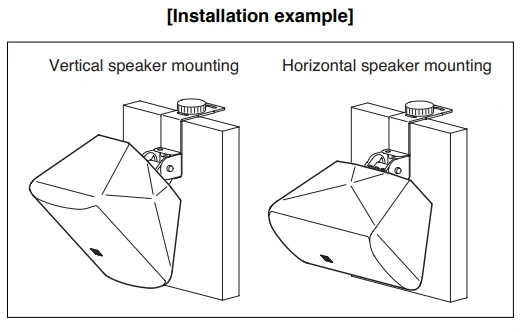

Ví dụ minh họa lắp đặt với giá treo HYBH10B
Ví dụ minh họa lắp đặt với giá treo HYBH10B

Lắp đặt loa lên trần theo chiều ngang

Ví dụ lắp đặt loa theo chiều ngang
Ví dụ lắp đặt loa theo chiều ngang

Sử dụng giá đỡ nối và giá đỡ loa được cung cấp kết hợp với Giá đỡ gắn trần HY-CM10B hoặc HY-CM10W tùy chọn.
Tham khảo hướng dẫn sử dụng đi kèm với giá đỡ tùy chọn.
