TOA BS-1030W – Loa hộp thông báo công suất cao

Giới thiệu loa hộp thông báo công suất cao TOA BS-1030W

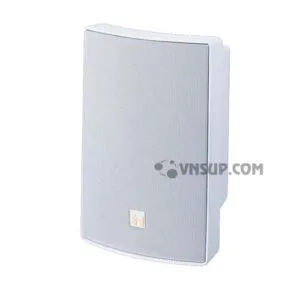

Loa hộp thông báo công suất cao TOA BS-1030W là loa loại nhỏ phản xạ âm trầm 2 chiều có dải tần số rộng phù hợp để thông báo và phát nhạc. BS-1030W có thể được ứng dụng ở những địa điểm cần loa trở kháng cao và trở kháng thấp.

Có thể lắp đặt loa dưới mái hiên, không để tiếp xúc trực tiếp với nước mưa, nhờ có kết cấu chống thấm nước và bụi.

Tính năng TOA BS-1030W

Thiết kế hiện đại, cân đối

Loa BS-1030W màu trắng được thiết kế với phong cách hiện đại, nhỏ gọn và linh hoạt giúp loa phù hợp với hầu hết các ứng dụng.

Hiệu suất vượt trội

BS-1030W là loa phản xạ âm trầm 2 chiều có đáp tuyến tần số được tùy chỉnh cẩn thận để mang lại chất lượng âm thanh tốt để phù hợp với việc sử dụng thông thường như thông báo và nghe nhạc.

Ngay cả với kích thước nhỏ gọn, BS-1030W vẫn mang tới cho ta dải tần số rộng từ 80Hz đến 20.000Hz để có thể đáp ứng, phù hợp với hầu hết các ứng dụng âm thanh.

Thay đổi dễ dàng trở kháng của loa

BS-1030W có trở kháng danh nghĩa là 8 ohms và có thể được sử dụng trong cả các ứng dụng trở kháng cao hoặc thấp. Núm xoay gắn trên bảng điều chỉnh phía sau cho phép điều chỉnh nhanh theo 05 mức trở kháng để chọn sử dụng trở kháng thấp hoặc cao 70V / 100V.

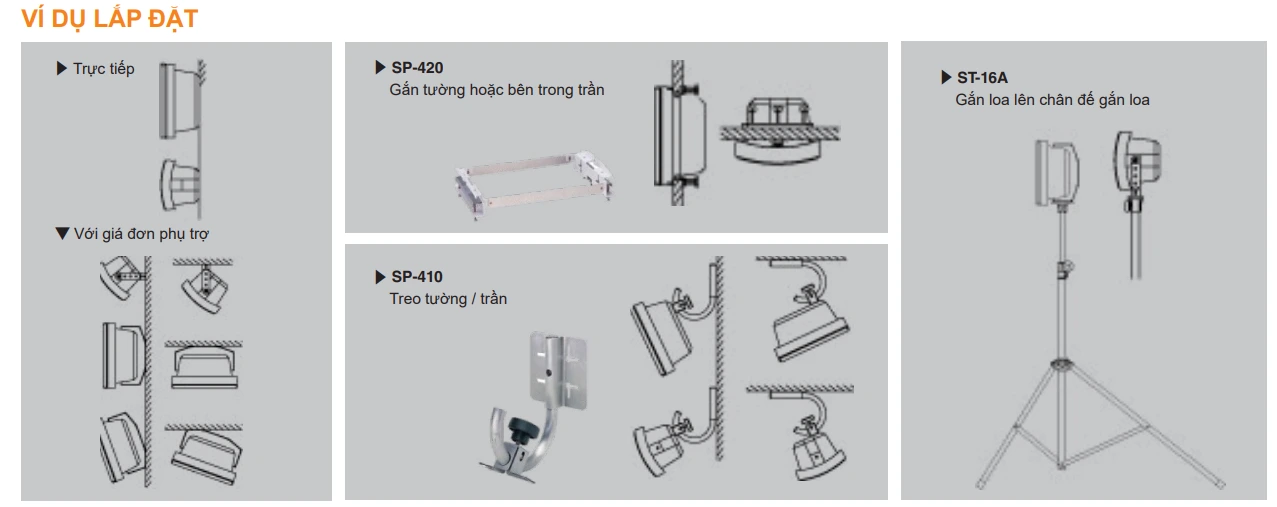

Tùy chọn lắp đặt mở rộng

Nhờ sự linh hoạt, nhỏ gọn mà loa BS-1030W hoàn toàn có thể lắp đặt ở hầu hết ở mọi nơi. Việc lắp đặt trở nên đơn giản hơn bằng việc lắp trực tiếp loa lên tường theo chiều dọc hoặc chiều ngang bằng vít phù hợp.

Loa có thể được điều chỉnh dễ dàng khi dùng thêm giá đỡ lắp loa thích hợp. Đối với các tình huống đòi hỏi khắt khe hơn, loa có thể được sử dụng các cấu trúc đơn lẻ hoặc nhiều loa theo yêu cầu.

Loa được thiết kế với cấu trúc chống giật, rung cho phép nó được sử dụng tin cậy hơn. Chân đế gắn loa đứng có thể được sử dụng giống như một lựa chọn khi cần thiết. Loa BS-1030W thực sự là một loa phổ thông phù hợp với bất kỳ ứng dụng nào ở bất cứ đâu với mức giá hấp dẫn.

* Cài đặt với mặt trước hướng xuống dưới. Lưu ý rằng khả năng chống giật sẽ bị mất nếu được cài đặt ngửa lên trên. Logo cần được đặt ở phần dưới khi loa được lắp theo chiều dọc và ở phía bên phải của loa (khi nhìn từ phía trước) khi được lắp theo chiều ngang.

Thông số kĩ thuật TOA BS-1030W

Loại vỏ loa	Phản xạ âm bass theo 2 chiều
Công suất	30 W
Trở kháng	8 Ω 100 V line: 330 Ω (30 W), 500 Ω (20 W), 670 Ω (15 W), 1 kΩ (10 W), 2 kΩ (5 W) 70 V line: 170 Ω (30 W), 250 Ω (20 W), 330 Ω (15 W), 500 Ω (10 W), 1 kΩ (5 W)
Cường độ âm	90 dB (1 W, 1 m)
Đáp tuyến tần số	80 Hz – 20 kHz
Thành phần loa	Loa hình nón + vòm đường kính 12 cm
Dây loa	Dây 2 sợi với đường kính 6 mm
Nhiệt độ hoạt động	-10 ℃ tới +50 ℃
Tiêu chuẩn chống bụi/nước	IPX4 (có thể lắp đặt theo chiều ngang hoặc chiều đứng*)
Vật liệu	Vỏ: nhựa ABS, màu trắng Lưới: lưới mạ sơn tĩnh điện, màu trắng
Kích thước	196 (R) × 290 (C) × 150 (S) mm (unit only)
Khối lượng	2.5 kg (cho thiết bị)
Phụ kiện đi kèm	Khung gắn x 1, ốc vít khung x 2, đai ốc x 2
Phụ kiện tùy chọn	Khung gắn: WCB-13B, SP-410 Chân đế loa: ST-16A

Tài liệu kĩ thuật TOA BS-1030W

Hướng dẫn sử dụng

Treo tường TOA BS-1030W với vít gắn trên bề mặt

LƯU Ý: Các vít gắn bề mặt không được cung cấp cùng với thiết bị. Tham khảo sơ đồ kích thước của lỗ lắp đặt bên dưới, chuẩn bị đúng loại vít thích hợp với vật liệu tường.
Bước 1. Lắp hai vít gắn bề mặt vào tường cách nhau 50 mm và để chúng nhô ra cách bề mặt tường khoảng 3 5 mm.

Bước 2. Kết nối dây loa.

Bước 3. Đặt các lỗ gắn bảng điều khiển phía sau của loa lên trên hai vít đã lắp để gắn loa vào bề mặt tường.
Chú thích

Luồn dây loa như trong hình sao cho dây loa không bị chèn ép giữa loa và bề mặt tường.

Mẹo

Khi lắp đặt loa theo chiều ngang, hãy sử dụng các lỗ lắp có liên quan được hiển thị bên dưới.

Treo tường TOA BS-1030W – Với giá đỡ được cung cấp

Bước 1. Gắn giá đỡ vào loa bằng phần cứng đi kèm.
Bước 2. Gắn loa vào vị trí mong muốn bằng cách sử dụng các lỗ lắp được tạo trong giá đỡ.

Chú thích

Phần cứng gắn giá đỡ không được cung cấp cùng với thiết bị. Tham khảo sơ đồ kích thước của giá đỡ, hãy chuẩn bị đúng loại vít hoặc bu lông phù hợp với vật liệu tường.

Gắn TOA BS-1030W trên Đế loa ST-16 tùy chọn

Bước 1. Gắn giá đỡ vào loa bằng phần cứng đi kèm.

Bước 2. Gắn loa vào chân đế loa thông qua các lỗ gắn của giá đỡ.
