Khối thu không dây UHF TOA WT-5810

khối thu không dây toa wt-5810 — Khối thu không dây TOA WT-5810

TOA WT-5810 là bộ điều chỉnh đa dạng đổi tần hai tần được điều khiển bằng bộ tổng hợp PLL được thiết kế để sử dụng với hệ thống không dây UHF. Bộ thu không dây cung cấp 16 tần số không xuyên điều chế cho phép vận hành đồng thời tối đa 16 thiết bị mà không gặp nguy cơ nhiễu sóng.

Thông số kỹ thuật Bộ thu không dây WT-5810

thông số kỹ thuật wt-5810 — Thông số kỹ thuật WT-5810

Nguồn điện	Nguồn DC (sử dụng bộ chuyển đổi AC-DC)
Công suất tiêu thụ	130 mA (12 V DC)
Đáp tuyến tần số	100 Hz – 15 kHz, ±3 dB
Độ méo âm	1% hoặc nhỏ hơn (điển hình)
Dải tần số thu	576 – 865 MHz, UHF
Số kênh	16 kênh
Ngõ ra trộn	MIC: -60 dB, 600 Ω, cân bằng, cổng kết nối kiểu XLR-3-32 LINE: -20 dB, 600 Ω, không cân bằng, kiểu jack phone
Ngõ vào trộn	-20 dB, 10 kΩ, không cân bằng, kiểu jack phone
Nhiệt độ hoạt động	-10 ℃ tới +50 ℃
Vật liệu	Nhựa, màu đen
Kích thước	206 (R) x 40.6 (C) x 152.7 (S) mm
Khối lượng	590 g
Phụ kiện đi kèm	Bộ đổi nguồn AC (*3 x 1, Ăng-ten x 2, Đế cao su x 4)

Tính năng TOA WT-5810

Hoạt động tổng hợp Phase Locked Loop (PLL).
16 tần số kênh có thể lựa chọn.
Công nghệ đa dạng không gian TOA.
Hệ thống tiếp nhận siêu dị thể kép.
Chức năng đầu vào trộn tự động.
Chức năng Squelch (sóng mang, tiếng ồn, âm sắc).
Quét tần số khả dụng và chức năng tìm kiếm kênh trống.
Thiết kế cầm tay nhỏ gọn.
Mạch nén để giảm thiểu tiếng ồn xung quanh.
Thanh ăng-ten x 2.
Đầu ra cân bằng (đầu nối XLR) và đầu ra giắc cắm điện thoại.
Chỉ báo pin yếu (điện áp pin của micrô không dây ở mức thấp).

[button size=”medium” style=”secondary” text=”TÀI LIỆU DATASHEET TẠI ĐÂY” link=”https://vnsup.com/wp-content/uploads/2018/11/wt-5810_sa1e.pdf” target=”https://vnsup.com/wp-content/uploads/2018/11/wt-5810_sa1e.pdf”]

Hướng dẫn nút chức năng WT-5810

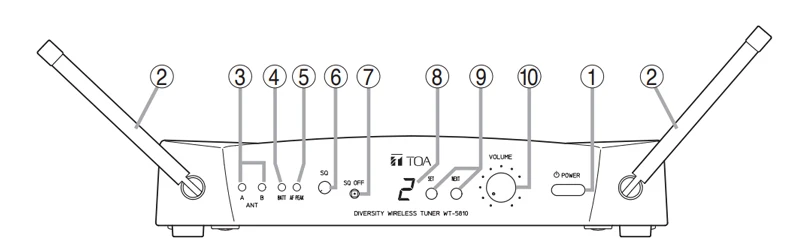

mặt trước toa wt-5810 — Mặt trước TOA WT-5810

1. Công tắc nguồn	6. Kiểm soát Squelch
2. Ăng-ten cần	7. Nút kiểm tra RF
3. Đèn tiếp nhận	8. Hiển thị số kênh
4. Đèn báo pin	9. Phím cài đặt kênh (phím SET và NEXT)
5. Đèn đỉnh AF	10. Điều khiển âm lượng

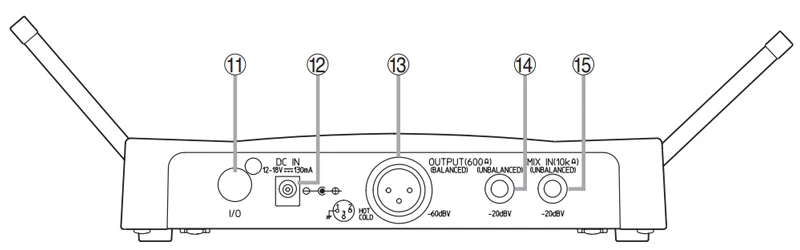

mặt sau toa wt-5810 — Mặt sau TOA WT-5810

11. Cổng I/O	14. Ngõ ra AF (jack không cân bằng)
12. Giắc đầu vào DC	15. Đầu vào trộn AF (không cân bằng)
13. Ngõ ra AF (jack cân bằng)

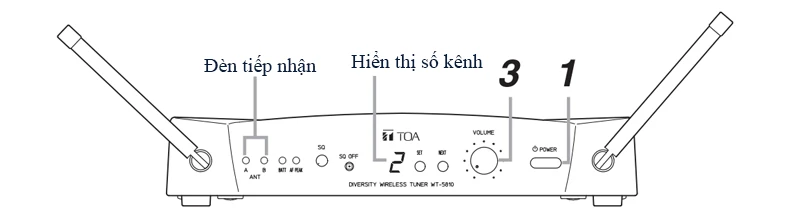

Cách thức hoạt động

✅Bước 1. Bật nguồn và màn hình số kênh sẽ sáng để cho biết số kênh.

✅Bước 2. Đặt công tắc micrô không dây sang vị trí BẬT.
Đèn tiếp nhận sẽ sáng khi bộ thu sóng nhận được tín hiệu cùng tần số.

✅Bước 3. Điều chỉnh điều khiển âm lượng.
Mức đầu ra tăng khi âm lượng được xoay theo chiều kim đồng hồ và giảm khi xoay ngược chiều kim đồng hồ.

***
