HS-150B – Hệ thống loa đồng trục

7,253,400₫ (giá đã VAT)

0 reviews

Là hệ thống loa 2 đường tiếng được làm từ nhựa với một loa trầm đường kính lớn.
Có thể lắp đặt thiết bị ở nhiều địa điểm khác nhau
Loa trầm: Loa hình nón 38 cm
Góc hướng tính chiều ngang: 90 độ, chiều dọc: 40 độ

Description

HS-150B là hệ thống loa 2 đường tiếng được làm từ nhựa với một loa trầm đường kính lớn. Có thể lắp đặt thiết bị ở nhiều địa điểm khác nhau khi sử dụng cùng với các tai gắn phụ kiện đi kèm hoặc tùy chọn.

Tính năng sản phẩm TOA HS-150B

Mảng loa Tweeter kiểm soát được theo hướng dọc 90° ngang x 40° ở tần số cao
Nhỏ gọn và nhẹ với dãy loa tweeter tần số cao được bố trí phía trước loa trầm tần số thấp
Tích hợp mạch bảo vệ quá tải cho loa tweeter
Có thể lắp đặt cố định và tạm thời
Có thể cài đặt cố định loa dọc/ ngang
Dễ dàng mang theo với tay cầm

Thông số kĩ thuật HS-150B

Loại vỏ	Kín
Công suất đáp ứng	Continuous pink noise: 100 W Continuous program: 300 W
Trở kháng	8 Ω
Cường độ âm	98 dB (1 W, 1 m)
Đáp tuyến tần số	70 – 20,000 Hz
Tần số cắt	3 kHz
Góc hướng tính	Chiều ngang: 90゜, Chiều dọc: 40゜
Thành phần loa	Loa trầm: Loa hình nón 38 cm
Cổng kết nối ngõ vào	NEUTRIK NL4MP Speakon và cổng dùng vít M4, khoảng cách giữa các vách ngăn: 9 mm
Nhiệt độ hoạt động	-10℃ tới +50℃
Vật liệu	Vỏ: Polypropylene, đen Lưới: Thép xử lý bề mặt, đen
Kích thước	451(R) × 560(C) × 400(S) mm
Khối lượng	12 kg
Phụ kiện đi kèm	Tay cầm x1, Giá treo tay cầm x2, Ốc vít tay cầm x2, Đế cao su x2, Ốc vít lắp đế cao su x2
Phụ kiện tùy chọn	Giá treo: HY-1500VB (treo ngang) HY-1500HB (treo dọc) Giá treo trần: HY-C0801 Giá treo tường: HY-W0801 Chân đứng: ST-33B

[button size=”medium” style=”alert” text=”thông số kĩ thuật HS-150B” link=”https://vnsup.com/wp-content/uploads/2019/01/609-hs-150b-coaxial-array-speaker-system-specification.pdf” target=””]

Hướng dẫn sử dụng

Phần đầu vào

Vì đầu nối Speakon được kết nối bên trong song song với đầu vít như hình minh họa bên dưới, nên bạn có thể sử dụng một trong hai.
Đầu nối khả dụng (ở đầu cáp) phù hợp với NEUTRIK NL4MP Speakon là NEUTRIK NL4FX Speakon.

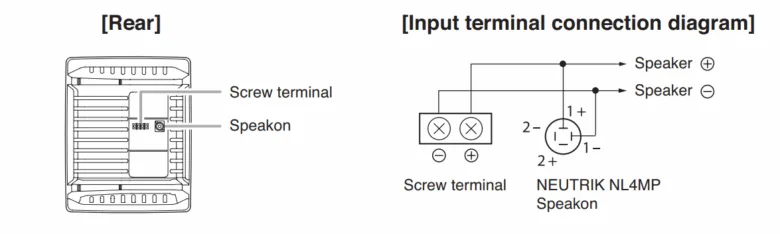

Sơ đồ kết nối đầu vào như hình bên dưới:

Sơ đồ kết nối đầu vào HS 120 — Sơ đồ kết nối đầu vào HS 150

Lắp đặt

Lắp đặt trên tường hoặc trần nhà

Lắp đặt hệ thống loa lên trần hoặc tường bằng cách sử dụng các giá treo tùy chọn được hiển thị bên dưới:

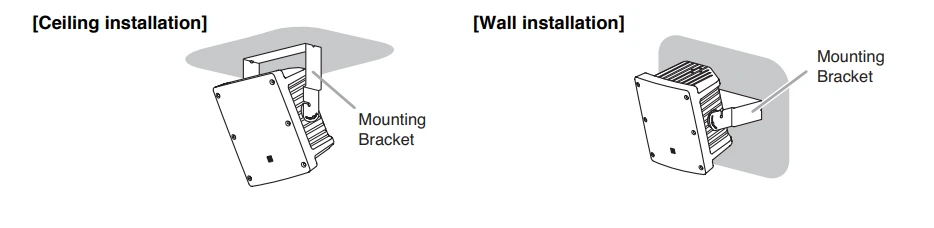

1. Lắp với giá treo HY-1500VB and HY-1500VW (Để gắn loa dọc)

giá treo tường hoặc trần dọc

Các giá đỡ này được thiết kế để gắn loa sê-ri HS-150 lên trần nhà hoặc tường theo chiều dọc.

Chúng cho phép điều chỉnh góc thẳng đứng của loa. (Trần: Từ 15° hướng lên đến 90° hướng xuống, Tường: Từ 15° hướng lên đến 60° hướng xuống)

Lưu ý: Chúng cũng cho phép điều chỉnh góc ngang của loa cùng với:

Giá đỡ gắn trần: HY-C0801 hoặc HY-C0801W tùy chọn hoặc;
Giá đỡ treo tường: HY-W0801/HY-W0801W.

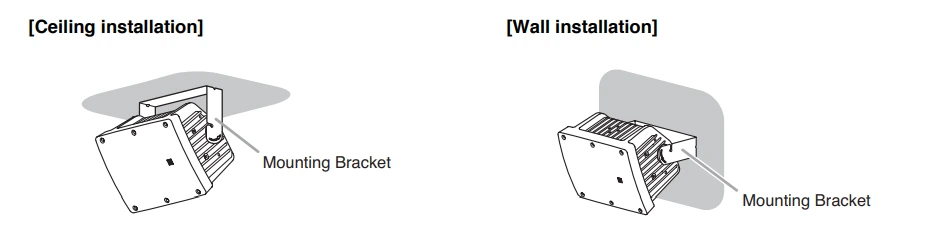

2. Lắp với giá treo HY-1500HB, HY-1500HW (Để gắn loa ngang)

giá treo tường hoặc trần ngang

Các giá đỡ này được thiết kế để gắn loa sê-ri HS-150 lên trần nhà hoặc tường theo chiều ngang.

Chúng cho phép điều chỉnh góc thẳng đứng của loa. (Trần nhà: Từ 0° nằm ngang đến 90° hướng xuống, Tường: Từ 15° hướng lên đến 60° hướng xuống)

Lưu ý: Chúng cũng cho phép điều chỉnh góc ngang của loa cùng với:

Giá đỡ gắn trần HY-C0801 hoặc HY-C0801W tùy chọn hoặc;
Giá đỡ treo tường HY-W0801 hoặc HY-W0801W.

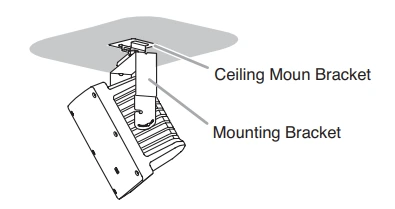

3. Giá treo trần HY-C0801 và HY-C0801W (Để lắp đặt trên trần, có thể điều chỉnh góc ngang)

[row ]

[col span=”1/2″ ]
Lắp đặt loa sê-ri HS-150 lên trần bằng giá treo sê-ri HY-1500 cho phép điều chỉnh góc ngang của loa.

Xem ví dụ bên phải khi lắp đặt loa dọc.
[/col]
[col span=”1/2″ ]
giá treo trần điều chỉnh góc
[/col]

[/row]

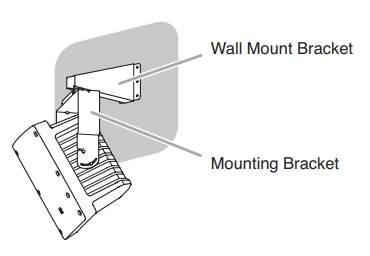

4. Giá treo tường HY-W0801 và HY-W0801W (Để lắp đặt trên tường, có thể điều chỉnh góc ngang)

[row ]

[col span=”1/2″ ]
giá treo tường điều chỉnh góc
[/col]
[col span=”1/2″ ]

Lắp đặt loa sê-ri HS-150 lên trần bằng giá treo sê-ri HY-1500 cho phép điều chỉnh góc ngang của loa.

Xem ví dụ bên trái khi lắp đặt loa dọc.

[/col]

[/row]

Xem thêm:

Hướng dẫn lắp đặt với Đế loa ST-33B (tùy chọn), lắp đặt trên sàn, lắp với chân cao su được cung cấp và gắn tay cầm trong phần HDSD lắp đặt TẠI ĐÂY
