Điểm Truy Cập Không Dây BOSCH (DCNM‑WAP) là thiết bị trung tâm của Hệ Thống Hội Thảo Không Dây DICENTIS. Nó liên kết các Thiết bị Không dây (DCNM‑WD và DCNM‑WDE) bằng giao tiếp WPA2 không dây an toàn.
DCNM‑WAP nhỏ gọn với giao diện trình duyệt web tích hợp là tất cả những gì cần thiết để thiết lập, đặt cấu hình và điều khiển Hệ Thống Hội Thảo Không Dây DICENTIS.
Có thể đặt Điểm Truy cập Không dây trên tường, trần nhà hoặc giá ba chân trên sàn bằng cách sử dụng giá đỡ đa năng đi kèm.
***
Tính năng sản phẩm BOSCH DCNM-WAP:
BOSCH DCNM-WAP dễ sử dụng
- Hoàn toàn không dây, không cần thêm bộ định tuyến WiFi để điều khiển máy tính bảng.
- Giao diện trình duyệt web dễ dàng và trực quan để thiết lập, cấu hình, kiểm soát và cấp phép hệ thống.
- Hỗ trợ riêng cho điều khiển camera.
- Chức năng kiểm tra phạm vi để đảm bảo rằng tất cả các Thiết bị Không dây đều nằm trong phạm vi phủ sóng, không phụ thuộc vào tần số WiFi đã chọn.
- Giao tiếp từ xa sử dụng API để điều khiển micrô và hệ thống camera của bên thứ ba.
BOSCH DCNM-WAP hoạt động liền mạch
- Chuyển đổi kênh tần số không dây tự động liền mạch.
- Hoạt động trong các băng tần (không cần giấy phép): 2,4 GHz và 5 GHz (UNII‑1, UNII‑2, UNII‑2 mở rộng và UNII‑3).
- Packet Loss Concealment để che giấu tác động của các gói bị mất hoặc bị loại bỏ.
Wi-Fi tiêu chuẩn
- Khả năng hiển thị trong cơ sở hạ tầng CNTT.
- Cùng tồn tại với các mạng WiFi khác.
Tổng quan về BOSCH DCNM-WAP
- Cấp nguồn thông qua: Bộ chuyển đổi nguồn điện, Cấp nguồn qua Ethernet (PoE) hoặc Cáp Mạng Hệ thống đa phương tiện DCN.
- Phạm vi vùng phủ sóng không dây điển hình là 30 m x 30 m.
- Chức năng có thể mở rộng theo mô-đun thông qua cấp phép.
Giao diện web
DCNM‑WAP hỗ trợ các chức năng phần mềm sau có sẵn qua giao diện trình duyệt web (một số chức năng không được hỗ trợ khi sử dụng thiết bị máy tính bảng).
Hệ thống Camera
- Để đưa ra một cái nhìn tổng quan rõ ràng về quá trình hoạt động.
- Hỗ trợ riêng cho tối đa sáu Mái vòm hội nghị HD có kết nối SDI được kết nối với hệ thống.
Cấu hình chuẩn của DCNM-WAP
- Quản lý người dùng, cung cấp khả năng tạo một số người dùng với quyền truy cập cụ thể của người dùng vào chức năng.
- Cài đặt đường vào/ra và định tuyến.
- Bộ cân bằng tham số 5 băng tần.
- Cài đặt mạng không dây SSID và WPA2.
- Cài đặt tên máy chủ mạng có dây (giao thức DHCP và zero-config dựa trên Bonjour, địa chỉ IP cố định được hỗ trợ).
- Tải lên biểu trưng tùy chỉnh, được hiển thị trong Thiết Bị Không Dây Mở Rộng của DCNM‑WDE.
- Cài đặt ngôn ngữ GUI.
- Mặc định của nhà sản xuất.
- Đăng ký thiết bị sử dụng giao thức WPS tiêu chuẩn.
- Cài đặt ngày giờ. Tự động đồng bộ hóa ngày và giờ thông qua máy chủ NTP từ Internet hoặc được cung cấp bởi máy chủ DHCP cục bộ.
- Nâng cấp chương trình cơ sở của tất cả các thiết bị và DCNM‑WAP bằng mạng không dây (không được hỗ trợ khi sử dụng giao diện web trên máy tính bảng).
- Ghi nhật ký với chức năng xuất bản(xuất không được hỗ trợ khi sử dụng giao diện web trên máy tính bảng).
- Chế độ chờ được cung cấp trong giao diện trình duyệt web. Chế độ chờ có thể được sử dụng trong thời gian nghỉ họp. Khi được chọn, WAP được đặt ở chế độ chờ và tất cả Thiết Bị Thảo Luận đều bị tắt.
- Cấu hình DCNM‑WAP dự phòng bằng cách cấu hình DCNM‑WAP chính và phụ trong giao diện trình duyệt web.
- Kích hoạt giấy phép (không hỗ trợ khi sử dụng giao diện web trên máy tính bảng).
Cấu hình với giấy phép
- Điều khiển camera và cấu hình bộ chuyển đổi HD-SDI. Gán camera cho chỗ ngồi (yêu cầu một DCNM‑LCC cho mỗi DCNM‑WAP).
- Cài đặt sử dụng kép (yêu cầu DCNM‑LSDU cho mỗi DCNM‑WD/DCNM‑WDE).
- Nhận dạng bằng cách sử dụng thẻ NFC và đặt tên chỗ ngồi, bao gồm cài đặt ưu tiên cho chủ tọa.
- Nếu Thiết bị Không dây được sử dụng kép, thì mỗi người tham gia đều phải có giấy phép.
- Biểu quyết tại chỗ (yêu cầu DCNM‑LSVT mỗi DCNM‑WD/ DCNM‑WDE). Nếu Thiết bị Không dây được sử dụng kép, thì mỗi người tham gia đều phải có giấy phép.
Chuẩn bị trước cuộc họp với BOSCH DCNM-WAP
- Cài đặt chế độ thảo luận, mở, ghi đè, giọng nói và Push‑To‑Talk.
- Tối đa 25 micrô mở.
- Tên người tham gia.
- Nhận dạng người tham gia bằng cách sử dụng thẻ NFC (yêu cầu DCNM‑LSID cho mỗi ghế).
- Nhận dạng trên ghế được chỉ định hoặc tại bất kỳ ghế nào.
- Kiểm tra phạm vi để đảm bảo vùng phủ sóng của thiết bị trong trường hợp chuyển kênh.
- Có thể ưu tiên tối đa tối đa 25 Thiết bị Không dây (yêu cầu DCNM‑LSID cho mỗi DCNM‑WD/ DCNM‑WDE).
Quản lý và giám sát
- Thêm/xóa người tham gia/chỗ ngồi vào danh sách chờ và/hoặc phát biểu.
- Chuyển từ danh sách chờ sang danh sách người phát biểu.
- Giám sát thời gian sử dụng pin và cường độ tín hiệu trên mỗi ghế.
- Tắt nguồn tất cả Thiết Bị Không Dây
- Kiểm soát bình chọn với chủ đề, bộ đáp án và trình bày kết quả.
Giao diện web chung
- Thông tin hệ thống.
- Hỗ trợ nhiều ngôn ngữ.
Điều khiển và Chỉ báo
- 2x 3 đèn LED ở mặt trước hiển thị trạng thái của Hệ thống/Điểm Truy cập Không dây DCNM-WAP.
- Điều khiển bộ chỉnh âm.
- Kiểm soát bên thứ ba, API và bỏ phiếu.

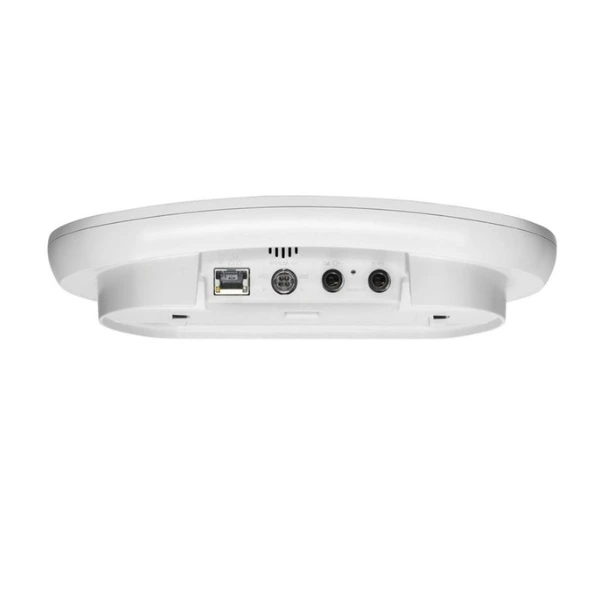

Kết nối BOSCH DCNM-WAP
- 1x ổ cắm đa phương tiện Ethernet/PoE/DCN.
- 1x Ổ cắm đầu vào bộ chuyển đổi nguồn DC.
- 2 ổ cắm giắc cắm 6,3 mm cho các kết nối hệ thống bên ngoài đầu vào đường âm thanh và đầu ra đường âm thanh.
Kết nối hệ thống bên ngoài
Các phương tiện bổ sung được cung cấp để kết nối các thiết bị hệ thống bên ngoài. Các cơ sở này bao gồm:
- Giao diện web lập trình ứng dụng để điều khiển các thiết bị bên ngoài như máy quay video (thông qua ma trận điều khiển SDI), màn hình video.
- Đầu ra một đường âm thanh (cân bằng) để kết nối với hệ thống tăng cường âm thanh, bộ trộn âm thanh hoặc hệ thống ghi nhật ký giọng nói để đăng ký âm thanh của tất cả các thủ tục hội nghị được nói.
- Đầu vào một đường âm thanh (cân bằng) để cho phép kết nối các nguồn âm thanh.
- Sử dụng bộ nối điện thoại để kết nối với người tham gia từ xa hoặc hệ thống hội nghị.
- Chèn thiết bị xử lý âm thanh bên ngoài, chẳng hạn như bộ cân bằng đồ họa bổ sung vào đường dẫn âm thanh của loa của thiết bị không dây.
Bên trong gói hàng BOSCH DCNM-WAP:
- 1 Điểm Truy cập Không dây DCNM‑WAP
- 1 bộ đổi nguồn AC/DC. Bao gồm: phích cắm AC‑AU, phích cắm AC‑UK, phích cắm AC‑EU, phích cắm AC‑US, GE24I48‑R7B
- 1 Giá treo
- 1 DVD với hướng dẫn sử dụng và phần mềm
- 1 Hướng dẫn an toàn
Thông số kĩ thuật BOSCH DCNM-WAP
Đặc tính cơ học của BOSCH DCNM-WAP
| Gắn: | Trên tường, trên trần, giá đỡ đứng 3 chân |
| Kích thước DCNM-WAP: | 285 x 202 x 65 mm (11.2 x 8.0 x 2.6 in) |
| Trọng lượng DCNM-WAP: | 725 g (1.60 lb) |
| Màu: | Xám nhạt |
Phụ kiện của BOSCH DCNM-WAP

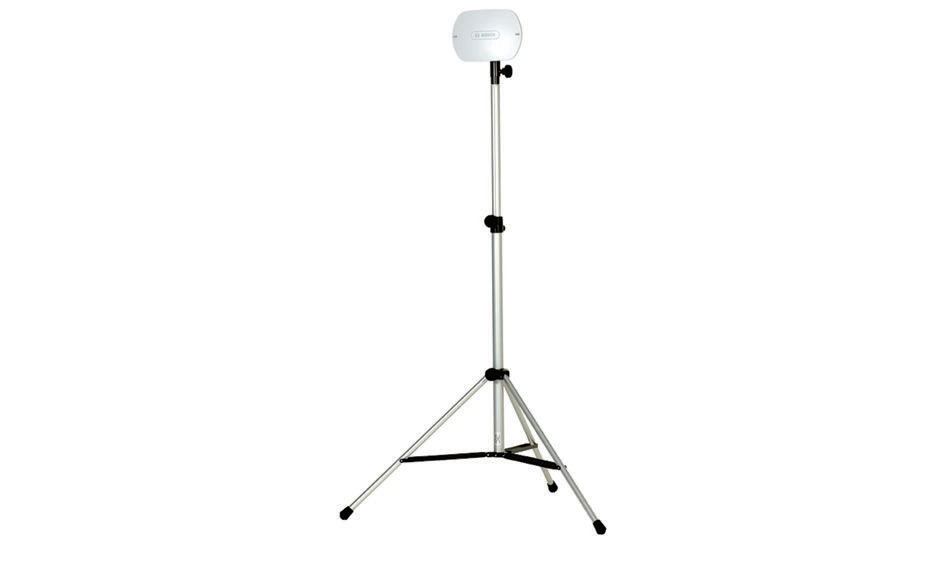

Chân đế đa năng LBC1259/01: Chân đế đa năng kết cấu bằng nhôm nhẹ, có thể gập lại, mặt bích giảm tốc M10 x 12.
Tùy chọn phần mềm
Giấy phép điều khiển máy ảnh DCNM-LCC: Điều khiển Camera DICENTIS cho phép sử dụng camera trong Hệ thống Hội thảo DICENTIS và Hệ thống Không dây DICENTIS.
***
