Cisco C9600-SUP-1
- Công suất chuyển mạch hệ thống lên đến 9,6 Tbps
- Tốc độ chuyển tiếp lên đến 3 Bpps
- Hỗ trợ lên đến 128.000 địa chỉ MAC
- 256.000 tuyến IPv4 và 256.000 tuyến IPv6
- Hỗ trợ 4094 VLANs
- Bảo mật và quản lý nâng cao
- 16 GB DRAM và 16 GB Flash
- Hỗ trợ up to 108 MB buffer
- Khả năng kết nối và quản lý dễ dàng
Mô tả

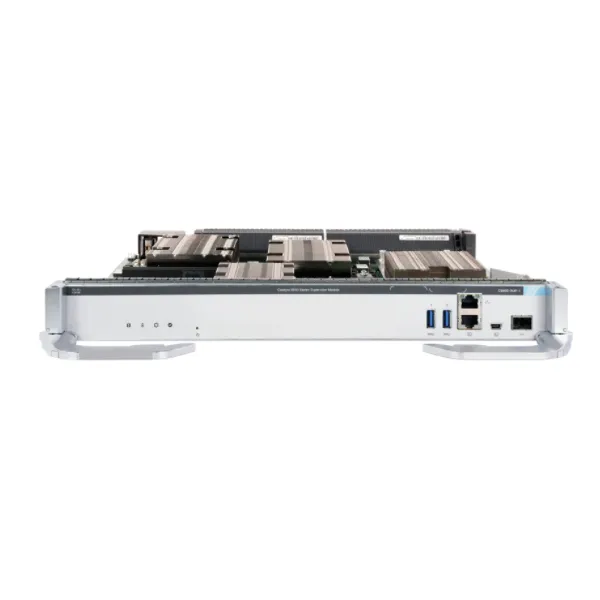

Cisco C9600-SUP-1 là một module giám sát cho dòng Cisco Catalyst 9600 Series, được thiết kế để cung cấp hiệu suất mạnh mẽ và khả năng mở rộng tối ưu cho các trung tâm dữ liệu và mạng doanh nghiệp lớn. Với công suất chuyển mạch lên đến 9,6 Tbps và 2,4 Tbps mỗi khe cắm, Cisco C9600-SUP-1 là giải pháp lý tưởng cho các mạng yêu cầu băng thông cao và khả năng xử lý dữ liệu cực nhanh.
Các tính năng chính của Cisco C9600-SUP-1:
Hiệu suất mạnh mẽ:
- Công suất chuyển mạch hệ thống lên đến 9,6 Tbps và công suất mỗi khe cắm là 2,4 Tbps, đảm bảo khả năng xử lý dữ liệu nhanh chóng và hiệu quả cho các môi trường mạng phức tạp.
- Tốc độ chuyển tiếp lên đến 3 Bpps (1 Bpps mỗi ASIC), giúp tăng tốc độ xử lý dữ liệu và tối ưu hóa hiệu suất mạng.
Khả năng mở rộng linh hoạt:
- Hỗ trợ lên đến 128.000 địa chỉ MAC, giúp quản lý và kết nối một lượng lớn thiết bị trong mạng.
- 256.000 tuyến IPv4 và 256.000 tuyến IPv6, đáp ứng các nhu cầu kết nối của các mạng lớn và phức tạp.
- Hỗ trợ 4094 VLANs, giúp phân vùng mạng linh hoạt và dễ dàng.
Bảo mật và quản lý nâng cao:
- Cisco C9600-SUP-1 cung cấp 36 MB bộ đệm thống nhất mỗi ASIC, giúp giảm độ trễ và cải thiện hiệu suất truyền tải dữ liệu.
- Hỗ trợ các tính năng bảo mật mạnh mẽ, bao gồm MACsec-256, giúp mã hóa dữ liệu và đảm bảo tính bảo mật cao cho các kết nối mạng.
Khả năng lưu trữ và bộ nhớ mạnh mẽ:
- 16 GB DRAM và 16 GB Flash giúp module này có khả năng lưu trữ và xử lý dữ liệu mạnh mẽ, phù hợp với các ứng dụng yêu cầu băng thông lớn.
- Hỗ trợ up to 108 MB buffer (36 MB mỗi ASIC), giảm thiểu độ trễ và nâng cao hiệu suất mạng.
Khả năng kết nối và quản lý dễ dàng:
- Cổng USB 3.0 hỗ trợ 2 cổng USB giúp việc quản lý và cấu hình trở nên dễ dàng hơn.
- Cổng quản lý RJ-45 (1 GE) và SFP+ (10 GE) giúp giám sát và quản lý thiết bị từ xa một cách hiệu quả.
Điều kiện môi trường và độ bền cao:
- Cisco C9600-SUP-1 có thể hoạt động ở nhiệt độ từ -5°C đến 45°C và có thể chịu được độ cao lên đến 6.000 feet (1.800 m), phù hợp với các môi trường trung tâm dữ liệu.
- MTBF (Mean Time Between Failures) lên đến 271.420 giờ, giúp đảm bảo độ bền và tính ổn định cao trong quá trình vận hành.
Kích thước và dễ dàng lắp đặt:
- Kích thước: 1.7 x 15.0 x 13.41 in (4.32 x 38.1 x 34.06 cm), giúp việc lắp đặt vào các chassis Cisco Catalyst 9606R trở nên dễ dàng và tiết kiệm không gian.
- Trọng lượng: 5.45 kg (12.02 lb), phù hợp cho việc lắp đặt và bảo trì trong các hệ thống chuyển mạch lớn.
Thông số kỹ thuật của Cisco C9600-SUP-1
|
Product Number |
C9600-SUP-1= |
|
Description |
Cisco Catalyst 9600 Series Supervisor 1 Module |
|
Chassis slot |
Slot 3 or 4 |
|
Minimum software |
Cisco IOS XE 16.11.1 |
|
Supervisor Engine 1 |
2.4 Tbps per slot |
|
Performance and Scalability features |
|
|
System Switching Capacity |
Up to 9.6 Tbps |
|
Per-slot Switching Capacity |
Up to 2.4 Tbps |
|
UADP ASICs |
3 |
|
Forwarding Rate |
3 Bpps (1 Bpps per ASIC) |
|
DRAM |
16 GB |
|
Flash |
16 GB |
|
SSD capacity |
Up to 960 GB |
|
VLAN IDs |
4094 |
|
PVST Instances |
1000 |
|
Total Switched Virtual Interfaces (SVIs) |
1000 |
|
Jumbo frames |
9216 |
|
Total number of MAC Addresses |
Up to 128,000 |
|
Total number of IPv4 routes |
Up to 256,000 (indirect + direct) |
|
Total number of IPv6 routes |
Up to 256,000 |
|
Address Resolution Protocol (ARP) entries |
Up to 90,000 |
|
Multicast routes |
Up to 32,000 |
|
QoS ACL Scale |
Up 16,000 |
|
Security ACL Scale |
Up 27,000 |
|
FNF entries (IPv4/IPv6) |
Up to 384,000 (128,000 per ASIC) |
|
Packet buffer |
Up to 108 MB (36 MB per ASIC) |
|
Physical Specifications |
|
|
Dimensions (H x W x D) |
- 1.7 x 15.0 x 13.41 in. (4.32 x 38.1 x 34.06 cm) to faceplate |
|
Weight |
5.45 Kg (12.02 lb) |
|
Rack Units (RU) |
1 |
|
Operating temperature |
-5° to 45° C (23° to 113° F) up to 6000 feet |
|
Relative humidity, operating and nonoperating, noncondensing |
10% to 95%, noncondensing |
|
Altitude |
-60 to 3000 m (-197 to 9843 feet) |
|
Mean Time Between Failures (MTBF) (hours) |
271420 |
Cisco C9600-SUP-1 Supervisor 1 Hỗ trợ các Line-card:
|
Line Card |
Description |
|
C9600-LC-24C |
24-Port 40GE/12- Port 100GE |
|
C9600-LC-48YL |
48-Port 25GE/10GE/(1GE) |
|
C9600-LC-48TX |
48-port RJ45 Copper - 10GE/5GE/2.5GE/1GE/100M/10M |
|
C9600-LC-48S |
48-Port 1GE |
Network Advantage Package Features
|
Features |
Network Advantage |
|
Switch Fundamentals |
✔ |
|
Layer 2, Routed Access (RIP, EIGRP Stub, OSPF), PBR, PIM Stub Multicast, PVLAN, VRRP, PBR, Cisco Discovery Protocol, QoS, FHS, 802.1X, CoPP, SXP, IP SLA Responder, SSO |
|
|
Advanced Switch Capabilities and Scale |
✔ |
|
BGP, EIGRP, HSRP, IS-IS, BSR, MSDP, PIM SM, PIM SSM, PIM-BIDIR, IP SLA, OSPF |
|
|
Network Segmentation |
✔ |
|
VRF, VXLAN, LISP, SGT, MPLS, mVPN |
|
|
Automation |
✔ |
|
NETCONF, RESTCONF, gRPC, YANG, PnP Agent, ZTP/Open PnP, GuestShell (on-box Python) |
|
|
Telemetry and Visibility |
✔ |
|
Model-driven telemetry, sampled NetFlow, SPAN, RSPAN |
|
|
High Availability and Resiliency |
✔ |
|
NSF, ISSU, StackWise Virtual, Quad Sup RPR mode |
|
|
Security |
✔ |
|
MACsec-256 |
Additional information
| Thương hiệu | |
|---|---|
| Bảo hành | 12 tháng |
