AT-4060 – Chiết áp 60W

Name: AT-4060 - Chiết áp 60W | Chính hãng, giá tốt
Brand: Toa
SKU: AT-4060
Price: 778800 VND
Availability: InStock

778,800₫ (giá đã VAT)

0 reviews

✔ Được thiết kế gắn trên tường cho phép kết nối các loa dưới 60W.

✔ Có chức năng ưu tiên khi phát thông báo khẩn, đèn led đỏ hiển thị.

✔ Chiết áp điều chỉnh trong 8 bước.

✔ Kiểm soát âm lượng chính xác.

✔ Độ chênh lệch 3dB trong mỗi bước.

Description

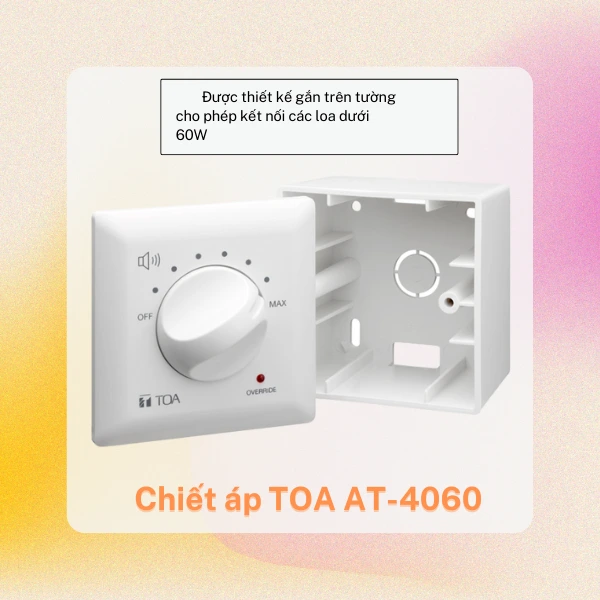

Tìm hiểu Chiết áp 60W AT-4060

AT-4060 là bộ suy giảm âm tường gắn phẳng hoặc gắn trên bề mặt và sử dụng biến áp phù hợp cho phép kết nối tải loa dưới 60W. Âm lượng có thể được điều chỉnh trong tám bước.
AT-4060 là điều khiển âm lượng dạng vuông có rơle ghi đè với đèn chỉ báo LED. Chiết áp có thể được kết nối trong hệ thống 2, 3 hoặc 4 dây.

Thông số kỹ thuật AT-4060

Công suất đầu vào	60 W (Tối đa)
Các bước điều chỉnh	8 bước (0 dB, -3 dB, -6 dB, -9 dB, -12 dB, -15 dB, -18 dB, OFF)
Thông báo chế độ ghi đè	Đèn LED màu đỏ (chỉ với kết nối 4 dây)
Điện áp ghi đèn	24 V, 11 mA DC (kết nối 4 dây)

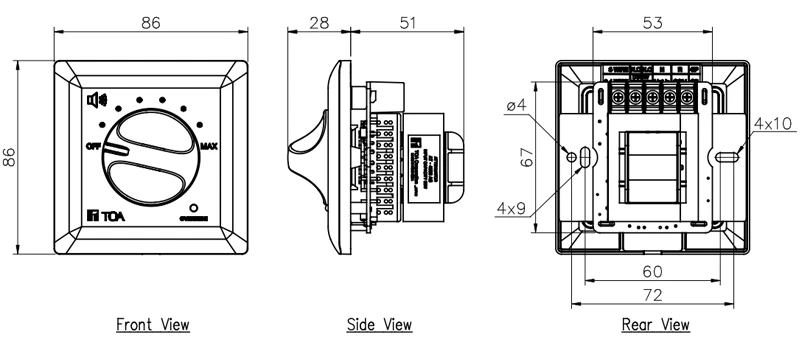

Kích thước	86 (R) x 86 (C) x 51 (S) mm
Khối lượng	0.46 kg
Màu	Trắng
Vật liệu	Vỏ: nhựa ABS, màu trắng Mặt trước: bằng thép
Cổng kết nối	Kiểu vít ốc x 5
Cáp tương thích	Loại cáp tiêu chuẩn 22 – 14 AWG
Phụ kiện	Hộp sau (85,5 (W) x 85,5 (W) x 60 (S) mm Vít gắn x 2

Tính năng sản phẩm TOA AT-4060

Điều khiển mức suy giảm 8 bước (+/- 3 dB).
Núm điều khiển tiện dụng với độ bám tốt hơn để dễ dàng xoay.
Rơle điều khiển 24 VDC với đèn LED đỏ.
Khối đầu cuối cho cáp có đường kính dày hơn.
Tấm mặt dạng kẹp.
Hệ thống 2-/3-/4 dây
Gắn trên bề mặt hoặc mặt phẳng.
Màu trắng bóng.

Hướng dẫn lắp đặt

3.1. Lắp đặt bề mặt

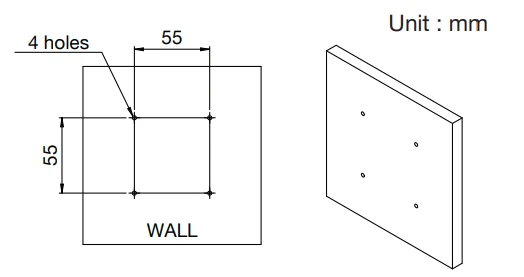

Để chuẩn bị lắp đặt, hãy đánh dấu 4 lỗ trên tường bằng hộp phía sau như trong hình.

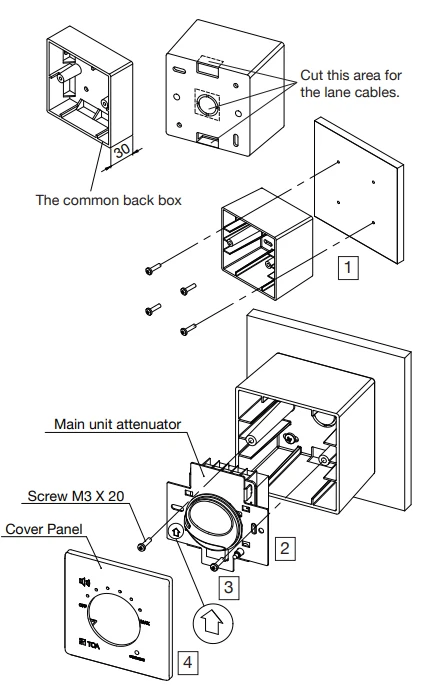

các bước lắp đặt chiết áp trên bề mặt — Các bước lắp đặt

▶ Bước 1. Lắp đặt hộp phía sau bằng vít thích hợp trên bề mặt tường.

▶ Bước 2. Kết nối cáp được đề xuất với thiết bị đầu cuối.

*CẢNH BÁO: Không cấp nguồn 24V DC khi kết nối hệ thống suy hao 4 dây.

▶ Bước 3. Lắp bộ phận chính vào hộp phía sau.

▶ Bước 4. Gắn tấm che vào bộ giảm âm của thiết bị chính cho đến khi móc treo kẹp hoàn hảo.

3.2. Lắp đặt phẳng

Việc lắp đặt chìm có thể được thực hiện theo 2 cách, có hộp sau hoặc không có hộp sau.

3.2.1 LẮP PHẲNG BẰNG HỘP SAU

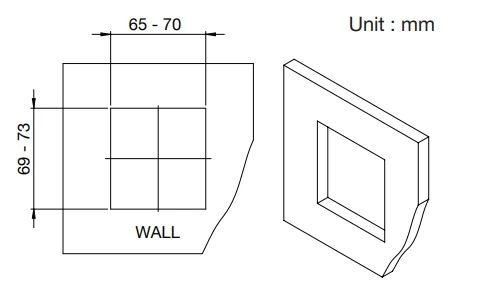

Để chuẩn bị lắp đặt, hãy đánh dấu lỗ trên tường bằng hoa văn hình chữ nhật như trong hình.

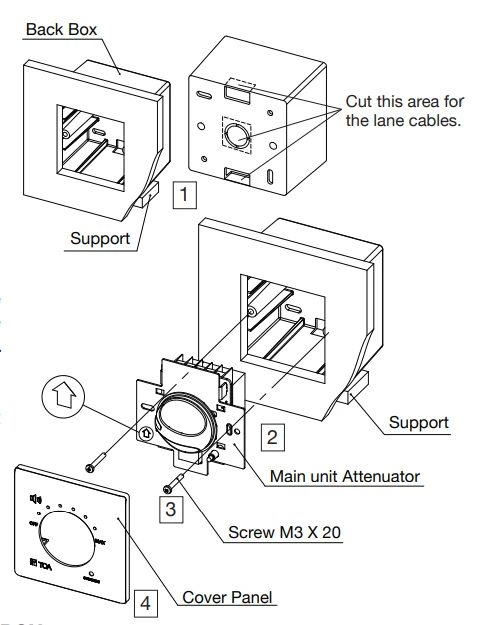

các bước lắp phẳng bằng hộp sau — Các bước lắp phẳng bằng hộp sau

▶ Bước 1. Lắp đặt hộp phía sau bên trong tường

▶ Bước 2. Kết nối cáp được đề xuất với thiết bị đầu cuối.

*CẢNH BÁO: Không cấp nguồn 24V DC khi kết nối hệ thống suy hao 4 dây.

▶ Bước 3. Lắp bộ phận chính vào hộp phía sau.

▶ Bước 4. Gắn tấm che vào bộ giảm âm của thiết bị chính cho đến khi móc treo kẹp hoàn hảo.

3.2.2 LẮP PHẲNG KHÔNG CÓ HỘP SAU

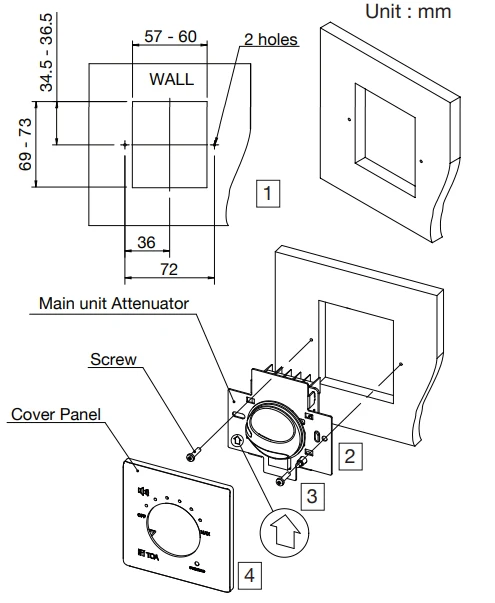

Để chuẩn bị lắp đặt, hãy đánh dấu lỗ trên tường như trong hình. Phương pháp lắp này có thể được sử dụng cho tất cả các kiểu máy.

▶ Bước 1. Tạo lỗ trên tường.

▶ Bước 2. Kết nối cáp được đề xuất với thiết bị đầu cuối.

*CẢNH BÁO: Không cấp nguồn 24V DC khi kết nối hệ thống suy hao 4 dây.

▶ Bước 3. Lắp đặt trực tiếp bộ phận chính lên tường bằng vít phù hợp với loại tường.

▶ Bước 4. Gắn tấm che vào bộ giảm âm của thiết bị chính cho đến khi móc treo kẹp hoàn hảo.
