Tìm hiểu Chiết áp 30W AT- 4030

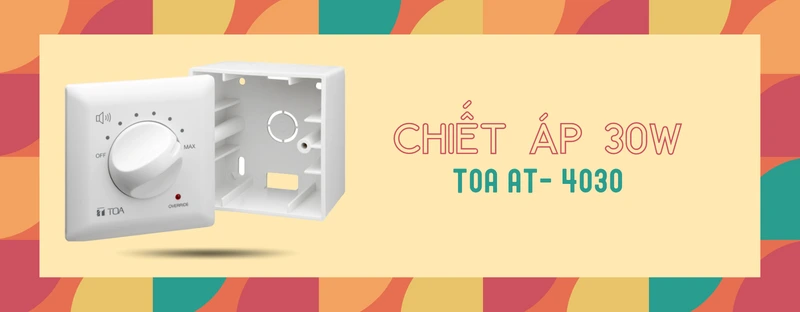

chiết áp 30w toa at-4030 — Chiết áp 30W TOA AT-4030

Chiết áp TOA AT-4030 được thiết kế gắn trên tường và sử dụng một biến áp cho phép kết nối các loa (dưới 30W). Thiết bị có chức năng ưu tiên khi phát thông báo khẩn, đèn led đỏ hiển thị. Đồng thời chiết áp có thể được điều chỉnh trong 8 bước để cung cấp khả năng kiểm soát âm lượng chính xác với mức chênh lệch 3dB trong mỗi bước.

Thông số kỹ thuật TOA AT-4030

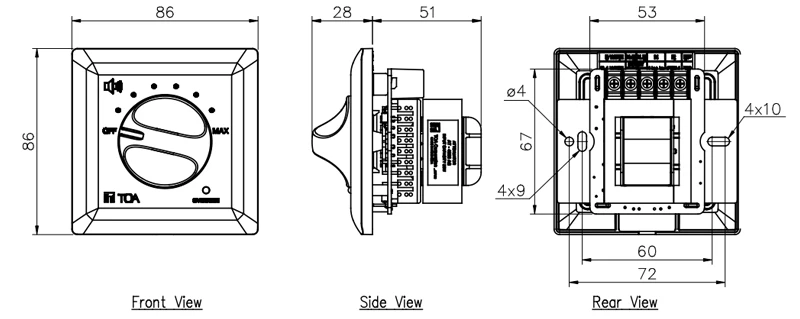

thông số kỹ thuật at-4030 — Thông số kỹ thuật AT-4030

Công suất đầu vào	30 W (Tối đa)
Các bước điều chỉnh	8 bước (0 dB, -3 dB, -6 dB, -9 dB, -12 dB, -15 dB, -18 dB, OFF)
Thông báo chế độ ghi đè	Đèn LED màu đỏ (chỉ với kết nối 4 dây)
Điện áp ghi đèn	24 V, 11 mA DC (kết nối 4 dây)
Kích thước	86 (R) x 86 (C) x 51 (S) mm
Khối lượng	0.45 kg
Màu	Trắng
Vật liệu	Vỏ: nhựa ABS, màu trắng Mặt trước: bằng thép
Cổng kết nối	Kiểu vít ốc x 5
Cáp tương thích	Loại cáp tiêu chuẩn 22 – 14 AWG
Phụ kiện	Hộp sau (85,5 (W) x 85,5 (W) x 60 (S) mm Vít gắn tấm x 2

Tính năng nổi bật chiết áp AT-4030

Điều khiển mức suy giảm 8 bước (+/- 3 dB).
Núm điều khiển tiện dụng với độ bám tốt hơn để dễ dàng xoay.
Rơle điều khiển 24 VDC với đèn LED đỏ.
Khối đầu cuối cho cáp có đường kính dày hơn.
Tấm mặt dạng kẹp.
Hệ thống 2-/3-/4 dây
Gắn trên bề mặt hoặc mặt phẳng.
Màu trắng bóng.

Hướng dẫn lắp đặt TOA AT-4030

3.1. LẮP ĐẶT BỀ MẶT

Để chuẩn bị lắp đặt, hãy đánh dấu 4 lỗ trên tường bằng hộp phía sau như trong hình.

các bước lắp đặt chiết áp trên bề mặt — Các bước lắp đặt

▶ Bước 1. Lắp đặt hộp phía sau bằng vít thích hợp trên bề mặt tường.▶ Bước 2. Kết nối cáp được đề xuất với thiết bị đầu cuối.

*CẢNH BÁO: Không cấp nguồn 24V DC khi kết nối hệ thống suy hao 4 dây.

▶ Bước 3. Lắp bộ phận chính vào hộp phía sau.

▶ Bước 4. Gắn tấm che vào bộ giảm âm của thiết bị chính cho đến khi móc treo kẹp hoàn hảo.

3.2. LẮP ĐẶT PHẲNG

Việc lắp đặt chìm có thể được thực hiện theo 2 cách, có hộp sau hoặc không có hộp sau.

3.2.1 LẮP PHẲNG BẰNG HỘP SAU

Để chuẩn bị lắp đặt, hãy đánh dấu lỗ trên tường bằng hoa văn hình chữ nhật như trong hình.

các bước lắp phẳng bằng hộp sau — Các bước lắp phẳng bằng hộp sau

▶ Bước 1. Lắp đặt hộp phía sau bên trong tường▶ Bước 2. Kết nối cáp được đề xuất với thiết bị đầu cuối.

*CẢNH BÁO: Không cấp nguồn 24V DC khi kết nối hệ thống suy hao 4 dây.

▶ Bước 3. Lắp bộ phận chính vào hộp phía sau.

▶ Bước 4. Gắn tấm che vào bộ giảm âm của thiết bị chính cho đến khi móc treo kẹp hoàn hảo.

3.2.2 LẮP PHẲNG KHÔNG CÓ HỘP SAU

Để chuẩn bị lắp đặt, hãy đánh dấu lỗ trên tường như trong hình. Phương pháp lắp này có thể được sử dụng cho tất cả các kiểu máy.

▶ Bước 1. Tạo lỗ trên tường.▶ Bước 2. Kết nối cáp được đề xuất với thiết bị đầu cuối.

*CẢNH BÁO: Không cấp nguồn 24V DC khi kết nối hệ thống suy hao 4 dây.

▶ Bước 3. Lắp đặt trực tiếp bộ phận chính lên tường bằng vít phù hợp với loại tường.

▶ Bước 4. Gắn tấm che vào bộ giảm âm của thiết bị chính cho đến khi móc treo kẹp hoàn hảo.

TÀI LIỆU DATASHEET TẠI ĐÂY

***
