ST-321B – Chân đế micro

Description

Sơ lược về chân đế micro ST-321B

Đặc điểm sản phẩm

• Độ dài cần mic (53 tới 660 mm)
• Chiều cao TOA ST-321B có thể điều chỉnh được từ 1045 tới 1706 mm
• Bu lông giữ Micro NS5/8”, ecu nối U5/16”

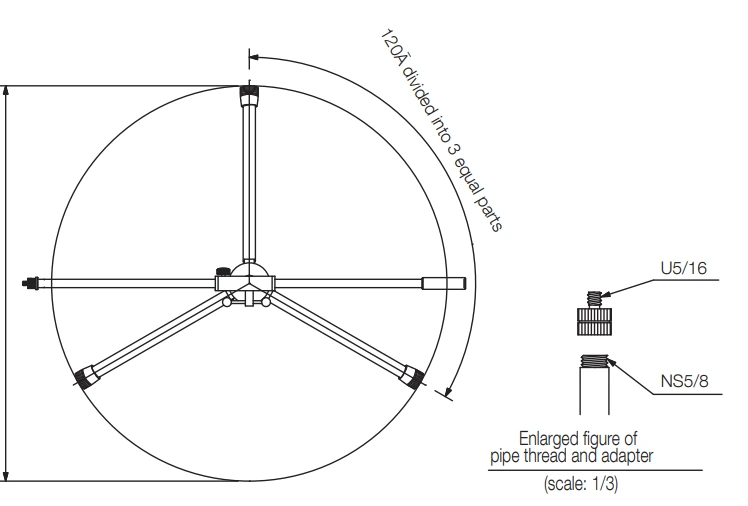

Thông số kỹ thuật ST-321B

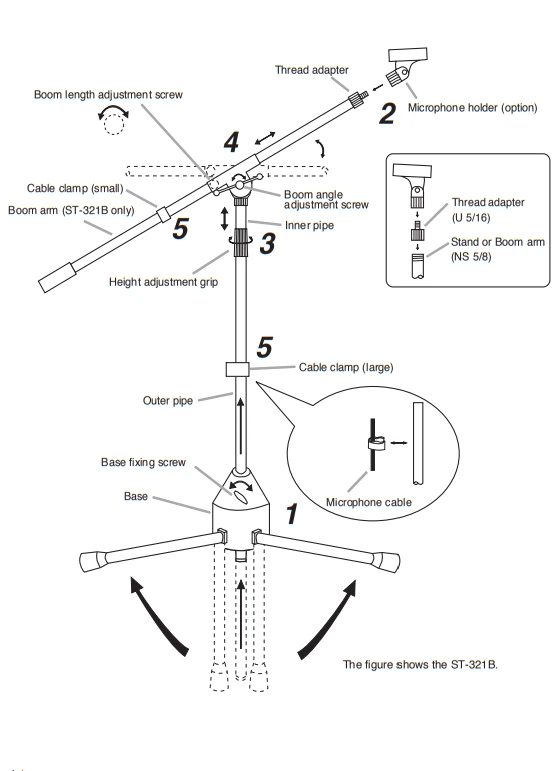

Hướng dẫn cách lắp đặt

Bước 1. Giãn các chân của giá ba chân.

(1) Dựng giá đỡ trên sàn với chân hướng xuống.

(2) Xoay vít cố định đế ngược chiều kim đồng hồ để nới lỏng.

(3) Đẩy ống bên ngoài lên cho đến khi chạm vào đế.

(4) Xoay vít cố định đế theo chiều kim đồng hồ để siết chặt.

(5) Mở rộng các chân của giá ba chân.

Bước 2. Gắn giá đỡ micrô.

Các giá đỡ micrô này tương thích với 2 loại ecu.

Nếu giá đỡ micrô không gắn được vào tay cần qua bộ điều hợp ecu, tháo bộ điều hợp ecu và gắn trực tiếp giá đỡ micrô vào tay cần.

Lưu ý: Một số giá đỡ micro không tương thích với ecu.

Bước 3. Điều chỉnh chiều cao chân đế.

(1) Xoay tay cầm điều chỉnh độ cao ngược chiều kim đồng hồ để nới lỏng.

(2) Kéo ống bên trong lên hoặc xuống đến độ cao mong muốn.

(3) Xoay núm điều chỉnh độ cao theo chiều kim đồng hồ để siết chặt.

Bước 4. Điều chỉnh tay cần. (chỉ ST-321B)

[Điều chỉnh góc]

(1) Xoay vít điều chỉnh góc của tay cần ngược chiều kim đồng hồ để nới lỏng.

(2) Điều chỉnh tay cần đến góc mong muốn.

(3) Xoay vít điều chỉnh góc của tay cần theo chiều kim đồng hồ để siết chặt.

[Điều chỉnh độ dài tay cần]

(4) Xoay vít điều chỉnh chiều dài tay cần ngược chiều kim đồng hồ để nới lỏng.

(5) Điều chỉnh tay cần đến độ dài mong muốn.

(6) Xoay vít điều chỉnh chiều dài tay cần theo chiều kim đồng hồ để siết chặt.

Bước 5. Cố định cáp micrô.

Tháo kẹp cáp ra khỏi ống ngoài, kẹp cáp micrô, sau đó lắp lại kẹp cáp đã tháo.

Lưu ý: ST-321B có một kẹp cáp lớn và một kẹp cáp nhỏ. Sử dụng kẹp cáp lớn cho ống bên ngoài và kẹp cáp nhỏ cho tay cần.
