Electro-Voice Dx46 230V – Bộ xử lý kỹ thuật số
Liên hệ
- 2 ngõ vào analog, 6 ngõ ra analog
- 2 đầu vào AES/EBU kỹ thuật số
- Bộ lọc Fir-Drive.
- Bộ giới hạn nhiệt độ.
- Cấu hình qua IRIS-Net.
Mô tả
Thuộc Tính
Description

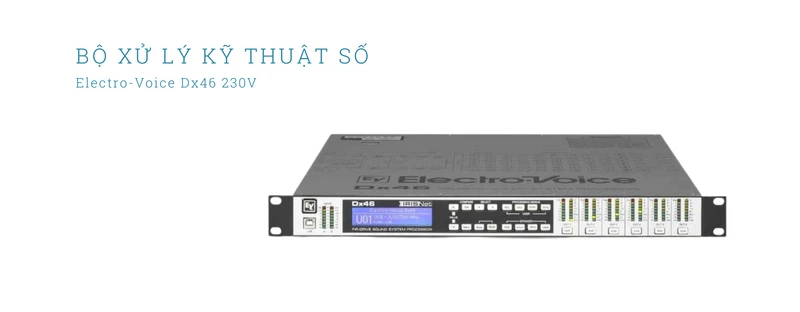

Tìm hiểu Bộ xử lý Electro-Voice Dx46 230V
- Bạn đang tìm kiếm thiết bị xử lý hệ thống âm thanh chuyên dụng? Hãy thử ngay Dx46 230V từ Electro-Voice.
- Được thiết kế ở dạng gắn trên giá đỡ, bộ xử lý hệ thống âm thanh này là một cách tuyệt vời để đạt được 3 đầu ra dải tần số khác nhau cho bộ khuếch đại của bạn và giành quyền kiểm soát thực sự cho âm thanh trực tiếp của bạn.
- Electro-Voice Dx46 được tích hợp đầy đủ các tính năng hữu ích, bao gồm 2 đầu vào analog, 2 đầu vào AES/EBU kỹ thuật số và 6 đầu ra analog.
- Với các bộ lọc FIR có độ phân giải cao, tính năng bảo vệ loa tinh vi và độ trễ đa cấp, Dx46 đặt ra các tiêu chuẩn mới cho bộ xử lý loa phóng thanh kỹ thuật số.
Thông số kỹ thuật Electro-Voice Dx46 230V
| Chuyển đổi A/D | 24-Bit Delta Sigma |
| Đầu vào analog | 2 XLR, 2 XLR THRU OUT |
| Đầu ra analog | 6 XLR |
| Giao thức điều khiển | USB, Ethernet |
| Chuyển đổi D/A | 24-Bit Delta Sigma |
| Định dạng dữ liệu | 24-Bit |
| Đầu vào kỹ thuật số | 1 XLR AES/EBU (2Ch) |
| Dải động | Trọng số A 115 dB |
| Đáp tuyến tần số | 20 Hz – 22 kHz ±0.5 dB |
| Trở kháng đầu vào (Cân bằng) | 10 kΩ |
| Xử lý nội bộ | Độ chính xác kép 48 bit |
| Điện áp đầu vào tối đa | 8,7 V / +21 dBu khi không sử dụng Analog Pad -6 dB |
| Điện áp đầu ra tối đa | 8.7 V / +21 dBu |
Tính năng nổi bật Dx46
- FIR-DRIVE cung cấp khả năng tối ưu hóa hiệu suất loa thông qua việc sử dụng các bộ lọc FIR pha phức hợp và cài đặt DSP nâng cao.

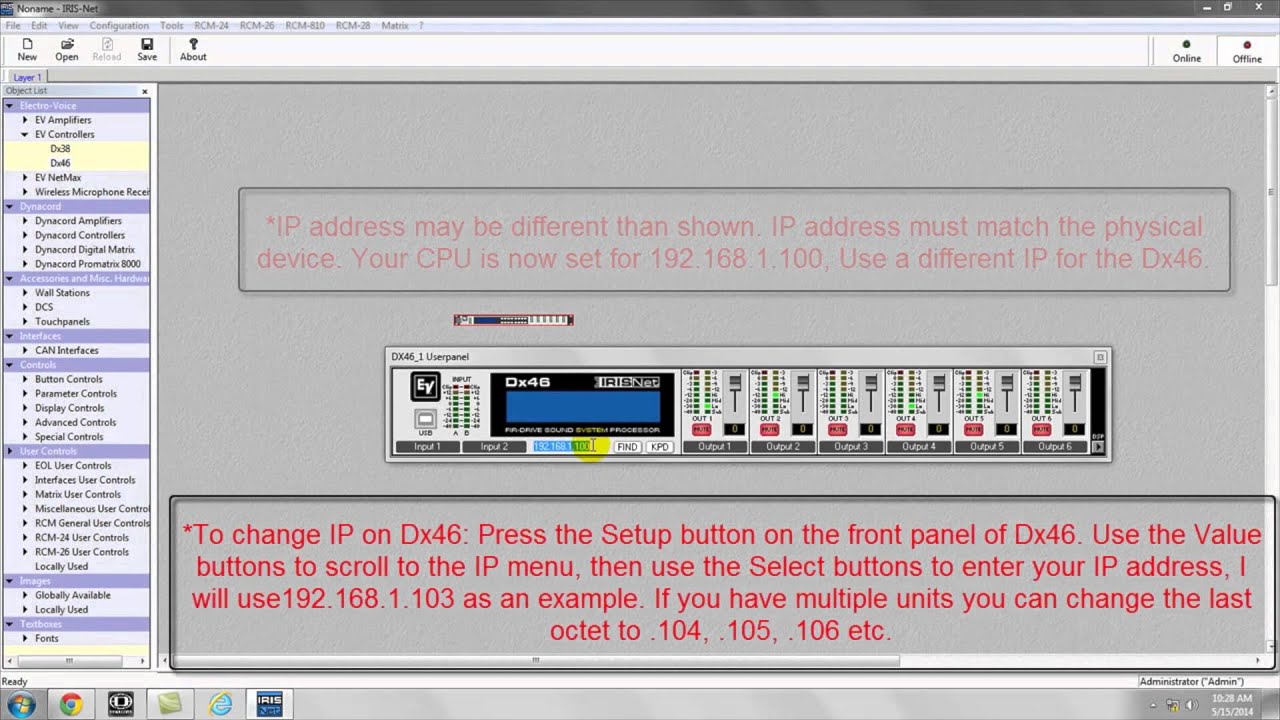

- Cấu hình và hoạt động của thiết bị có thể được thực hiện thông qua bảng điều khiển phía trước hoặc phần mềm IRIS-Net.
- Để cấu hình và điều khiển từ xa, Dx46 có thể được kết nối qua Ethernet hoặc USB.
- Bộ chuyển mạch ethernet 2 cổng tích hợp cho phép kết nối chuỗi thiết bị.
- Các nút truy cập trực tiếp để chỉnh sửa các tham số DSP có sẵn trên bảng điều khiển phía trước.
- Có thể sử dụng tối đa 90 giá trị đặt trước (60 giá trị đặt trước của nhà sản xuất và 30 giá trị đặt trước do người dùng lập trình).
- Bộ nhớ FLASH tích hợp cho phép cập nhật phần mềm hoặc cài sẵn qua Ethernet hoặc USB.
- Năm đầu vào điều khiển trên bảng điều khiển phía sau có thể được sử dụng để gọi lại các cài đặt trước bằng cách sử dụng các công tắc hoặc danh bạ bên ngoài.
- Đèn LED giới hạn và clip, các nút Tắt tiếng chuyên dụng. Các chỉ báo chức năng kênh đầu ra (SUB, LO, MID, HI) và màn hình LCD (192×32 pixel) với đèn nền màu xanh là có sẵn.
- Có 6 cấu hình được cấu hình sẵn cộng với một cấu hình chỉnh sửa đầy đủ (2 trong 6 ngoài) có thể định cấu hình miễn phí.
- Có sẵn ba nhóm xử lý chuyên dụng (người dùng, mảng, loa).
- Đối với mỗi bộ lọc FIR 512 đầu ra có thể được sử dụng. PEQ và GEQ sử dụng thuật toán bộ lọc 48 Bit.
- Có sẵn bộ giới hạn Đỉnh và bộ giới hạn nhiệt độ (Quản lý và Bảo vệ Năng lượng Nhiệt) nhìn về phía trước.
Hướng dẫn nút chức năng

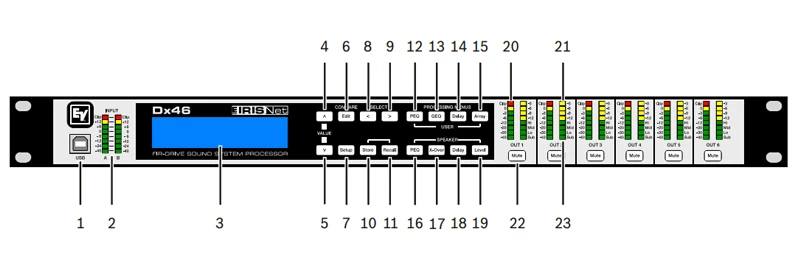

*Mặt trước:
| 1 – Đầu kết nối USB | 10 – Nút cửa hàng | 18 – Nút trễ loa |
| 2 – Máy đo mức đầu vào | 11 – Nút ghi lại | 19 – Nút mức loa |
| 3 – Màn hình LCD | 12 – Nút PEQ người dùng | 20 – Máy đo mức đầu ra |
| 4/5 – Nút tăng/giảm giá trị | 13 – Nút PEQ người dùng | 21 – Máy đo giảm giá đầu ra |
| 6 – Nút chỉnh sửa / so sánh | 14 – Nút trì hoãn người dùng | 22 – Nút tắt kênh đầu ra |
| 7 – Nút cài đặt | 15 – Nút mảng người dùng | 23 – Các chỉ số chức năng kênh đầu ra |
| 8 – Chọn < Nút | 16 – Nút PEQ của loa | |
| 9 – Chọn > Nút | 17 – Nút X-OVER của loa |

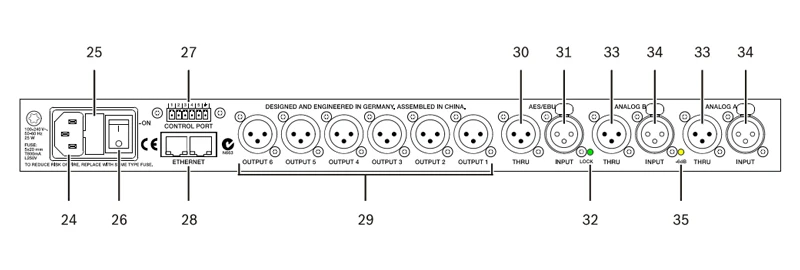

*Mặt sau:
| 24 – Đầu vào AC | 28 – Giao diện ethernet | 32 – Đèn LED khóa |
| 25 – Cầu chì AC | 29 – Đầu ra XLR cân bằng | 33 – XLR cân bằng qua |
| 26 – Công tắc nguồn AC | 30 – AES/EBU qua cổng | 34 – Đầu vào XLR cân bằng |
| 27 – Cổng điều khiển | 31 – Đầu vào AES/EBU | 35 – Đèn LED 6db |

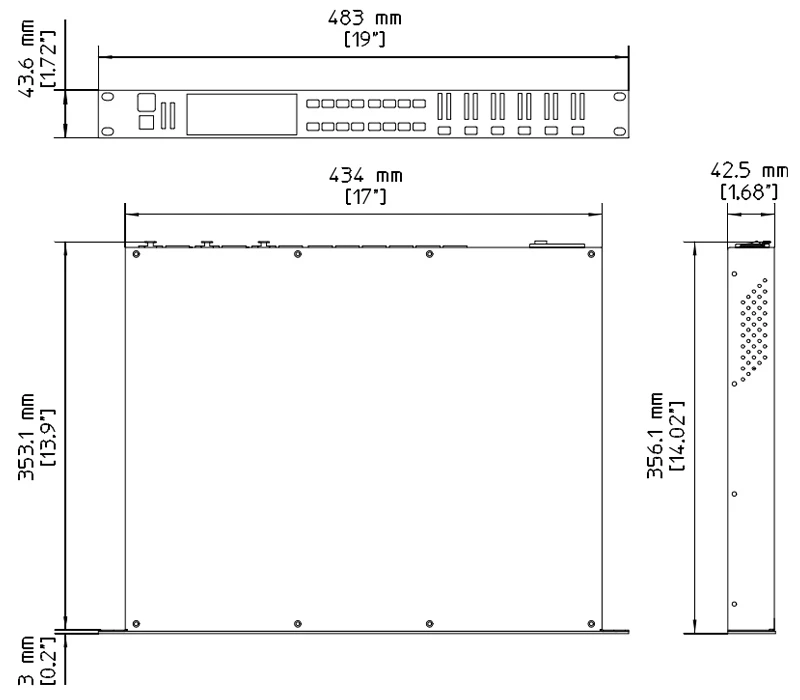

Datasheet Electro-Voice Dx46 230V
Để được tư vấn thêm về thông tin sản phẩm, quý khách vui lòng gọi đến số HOTLINE của công ty 02877798999. Công ty TNHH Cung Ứng Ngọc Thiên luôn sẵn sàng giải đáp mọi thắc mắc của quý khách hàng về sản phẩm của công ty.
Thông số kỹ thuật của Electro-Voice Dx46 230V – Bộ xử lý kỹ thuật số
| Chuyển đổi A/D | 24-Bit Delta Sigma |
| Đầu vào analog | 2 XLR, 2 XLR THRU OUT |
| Đầu ra analog | 6 XLR |
| Giao thức điều khiển | USB, Ethernet |
| Chuyển đổi D/A | 24-Bit Delta Sigma |
| Định dạng dữ liệu | 24-Bit |
| Đầu vào kỹ thuật số | 1 XLR AES/EBU (2Ch) |
| Dải động | Trọng số A 115 dB |
| Đáp tuyến tần số | 20 Hz - 22 kHz ±0.5 dB |
| Trở kháng đầu vào (Cân bằng) | 10 kΩ |
| Xử lý nội bộ | Độ chính xác kép 48 bit |
| Điện áp đầu vào tối đa | 8,7 V / +21 dBu khi không sử dụng Analog Pad -6 dB |
| Điện áp đầu ra tối đa | 8.7 V / +21 dBu |
