Name: TS-7912DW-AS: Bộ trung tâm liền công suất 120w
Brand: Toa
SKU: TS-7912DW-AS

Giới thiệu TOA TS-7912DW-AS

TS-7912DW-AS là thiết bị trung tâm dành cho Hệ thống Hội nghị TOA. Với việc sử dụng các thiết bị đầu cuối kết nối đường truyền, hệ thống sẽ cho phép kết nối với các thiết bị Hội nghị TS-791L và TS-792L, tạo nên một hệ thống hội nghị. Hệ thống còntích hợp bộ khuếch đại công suất 120W cho loa ngoài. Mỗi hoạt động của Thiết bị Hội nghị và Bộ khuếch đại công suất đều có nguồn điện riêng.

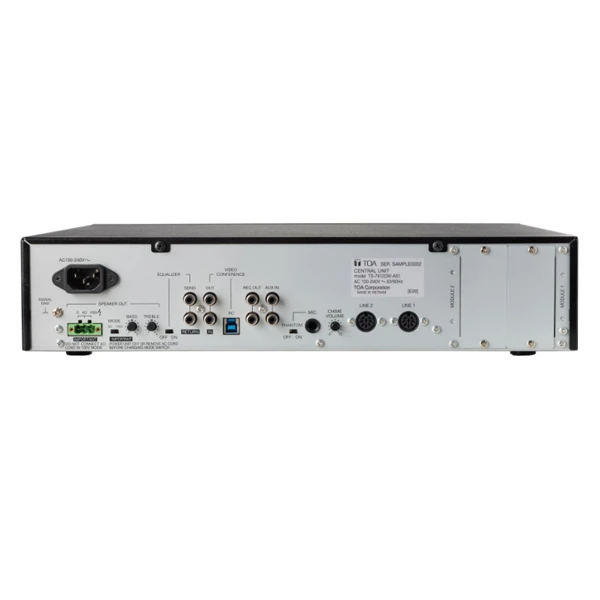

TS-7912DW-AS được trang bị các cổng kết nối hội nghị truyền hình như cổng USB hoặc jack RCA. Nó cũng được trang bị các đầu cuối kết nối Equalizer để kết nối bộ cân bằng hoặc bộ xử lý tín hiệu khác. Ngoài ra, nó còn có 2 khe cắm dành riêng cho mô-đun Bộ điều chỉnh Không dây WTU-M9800. Với việc sử dụng giá đỡ tùy chọn, nó có thể được gắn vào giá đỡ thiết bị tiêu chuẩn EIA (kích thước 2 đơn vị).

Thông số kỹ thuật TOA TS-7912DW-AS

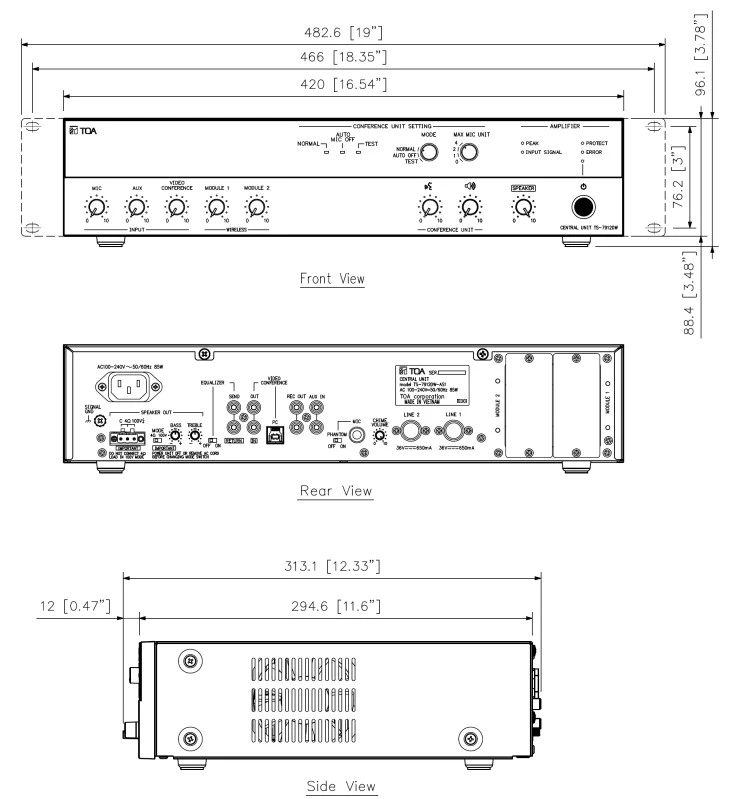

thông số kỹ thuật bộ trung tâm liền công suất 120w toa ts-7912dw-as — Thông số kỹ thuật bộ trung tâm liền công suất 120W TOA TS-7912DW-AS

Nguồn điện	100 – 240 V AC, 50/60 Hz
Sự tiêu thụ năng lượng	235 W (công suất định mức, 64 đơn vị) 85 W (1/8 công suất định mức, 64 đơn vị)
Mức tiêu thụ hiện tại	200 mA trở xuống (khi công tắc nguồn TẮT)
Phản hồi thường xuyên	20 Hz đến 20 kHz ±3 dB
Độ méo	1% hoặc ít hơn ở 1 kHz (20 kHz LPF (AUX-0025)
Kiểm soát giai điệu	Âm trầm: ±10 dB tại 100 Hz, Âm bổng: ±10 dB tại 10 kHz (Loa ra)
Tỷ lệ tín hiệu trên tạp âm	83 dB trở lên (Âm lượng loa: tối thiểu) 76 dB trở lên (Âm lượng loa: tối đa, Âm lượng đầu vào: tối thiểu) 55 dB trở lên (Âm lượng loa: tối đa, Âm lượng đầu vào: tối đa) (Trọng số A)
Đầu vào âm thanh	Mic: -60dB* (không cân bằng) / -41 dB* (cân bằng) có thể lựa chọn, giắc cắm điện thoại 600 Ω, Ø6,3 mm Lưu ý: Đầu vào MIC được trang bị nguồn ảo (24 V DC, có thể chuyển đổi BẬT/TẮT) Aux IN: – 20 dB, 10 kΩ, không cân bằng, giắc cắm RCA x 2 MODULE 1, 2: -20 dB, 10 kΩ, mô-đun bộ dò không dây tương thích WTU-M9800
Đầu ra âm thanh	SPEAKER OUT: Trở kháng cao (100 V line / tổng 83 Ω) / Trở kháng thấp (4 – 16 Ω) có thể lựa chọn, hộp đấu dây có thể tháo rời (3 chân) REC OUT: -10dB*, 10 kΩ, không cân bằng, giắc cắm RCA x 2
Thiết bị đầu cuối đầu vào/đầu ra bộ chỉnh âm	-10dB*, 10 kΩ, không cân bằng, giắc cắm RCA, có thể chuyển đổi BẬT/TẮT
Thiết bị đầu cuối đầu vào/đầu ra của hệ thống hội nghị video	-10dB*, 10 kΩ, không cân bằng, giắc cắm RCA Cổng âm thanh USB Type-B (dành cho PC) Truyền dữ liệu âm thanh vào: 11.025/16/22.05/32/44.1/48 kHz Tần số lấy mẫu (có thể chọn trên PC), 16- bit PCM. Truyền dữ liệu âm thanh ra: Tần số lấy mẫu 32/44.1/48 kHz (có thể chọn trên PC), PCM 16-bit.
Kiểm soát âm lượng	Âm lượng MIC, âm lượng Aux, âm lượng HỘI NGHỊ VIDEO, âm lượng MODULE1, âm lượng MODULE2, âm lượng LOA, âm lượng Micrô và loa màn hình của Thiết bị Hội nghị, âm lượng CHIME. Chỉ dẫn Nguồn (Xanh lục) Bộ khuếch đại: TÍN HIỆU ĐẦU VÀO (Xanh lục), PEAK (Đỏ), BẢO VỆ (Đỏ), LỖI (Đỏ)
Chỉ dẫn	Nguồn (Xanh lục) Bộ khuếch đại: TÍN HIỆU ĐẦU VÀO (Xanh lục), PEAK (Đỏ), BẢO VỆ (Đỏ), LỖI (Đỏ) Cài đặt thiết bị hội thảo: BÌNH THƯỜNG (Xanh lục), TẮT MIC TỰ ĐỘNG (Xanh lục), KIỂM TRA (Đỏ)
Số lượng thiết bị hội nghị có thể kết nối	Tối đa. 64 chiếc
Đơn vị chủ tịch/đại biểu	LINE 1, 2: Ổ cắm DIN 8 chân
Cài đặt thiết bị hội thảo	Công tắc CHẾ ĐỘ: BÌNH THƯỜNG / TẮT TỰ ĐỘNG / KIỂM TRA MAX MIC UNIT Công tắc: Số lượng Thiết bị đại biểu có thể bật micrô được đặt thành 0, 1, 2 hoặc 4
Nhiệt độ hoạt động	0 °C đến +40 °C (32 °F đến 104 °F)
Độ ẩm hoạt động	90 %RH trở xuống (không ngưng tụ)
Vật liệu	Mặt trước: Nhựa ABS, Vỏ màu đen: Thép tấm được xử lý bề mặt, Màu đen, Sơn
Kích thước	420(W) x 96,1 (H) x 313,1(D) mm
Cân nặng	5,2 kg (11,4 lb)
Phụ kiện đi kèm	Dây nguồn (2 m) x 1, Cáp USB (3 m) x 1, Giắc cắm đầu cuối rời loa (5 mm, 3 chân) x 1
Phụ kiện tùy chọn	Dây nối dài: YR-790-3, YR-790-10
