S4.10-HD – Bộ thu phát không dây 10 kênh

Liên hệ

✔ 16 tần số lựa chọn có sẵn.
✔ Lên đến 10 kênh đồng thời.
✔ Công nghệ điều chỉnh PLL tổng hợp.
✔ Đèn LED hiển thị mức cực đại AF, RF.
✔ Linh hoạt với ăng-ten có thể tháo rời.
✔ Tùy chọn giá treo 19” cho một hoặc hai đầu thu.

Mô tả

Giới thiệu Bộ thu phát TOA S4.10-HD

TOA S4.10-HD được thiết kế để làm cho mạng không dây đa kênh trở nên đơn giản nhất có thể. Hệ thống được bọc trong một khung kim loại chắc chắn nhưng nhỏ gọn. Thiết bị có thể được sử dụng với nhiều loại micrô hoặc nhạc cụ khiến nó trở thành giải pháp âm thanh hoàn hảo cho các nhạc sĩ và nghệ sĩ biểu diễn sân khấu nghiệp dư và bán chuyên nghiệp.

Thông số kỹ thuật TOA S4.10-HD

Thành phần sản phẩm	Micro không dây cầm tay …1, Đầu thu…1
Dải tần số	506 – 538 MHz (*1), UHF
Có thể lựa chọn kênh	Lên đến 16 kênh (tùy khu vực)
Tần số có thể điều chỉnh	25kHz bước
Âm thử	32.768kHz
Tổng méo hài	<1% @ 1kHz
Chức năng	Đồng bộ hồng ngoại, Quét kênh, Chỉ báo tuổi thọ pin
Phụ kiện	Bộ đổi nguồn AC (*2) …1 Giá đỡ micro…1

*Micro không dây

Phần tử micrô	Hoạt động với mô hình cardioid
Công suất sóng mang RF	10mW
Đáp ứng tần số âm thanh	80 – 15000 Hz
Mức đầu vào âm thanh	140dBSPL (tối đa)
Hệ thống điều chế	Tổng hợp PLL
Ắc quy	1 pin alkaline cỡ AA, 1,5
Tuổi thọ pin	xấp xỉ 10 giờ
Chỉ báo đè	Đèn LED trạng thái pin, đèn LED 7 đoạn
Thành phẩm	Nhựa, lớp phủ
Kích thước	xấp xỉ 250x50mm
Trọng lượng	xấp xỉ. 245 g (có pin)

*Đầu thu không dây

Sự thu phong phú	Nguồn điện AC (phải sử dụng bộ chuyển đổi AC-DC đi kèm)
Độ nhạy	10uV ở 45dBA S/N
Cỗng nhiễu (SQ)	Giai điệu SQ, sóng SQ, tiếng ồn SQ
Đáp ứng tần số âm thanh	50 – 15000Hz
Mức đầu ra âm thanh (Tối đa)	S4.10-RXA Cân bằng (ổ cắm XLR): 16 dBu Không cân bằng (ổ cắm 1/4″): 10 dBu
Nguồn điện	11-18 VDC 300mA

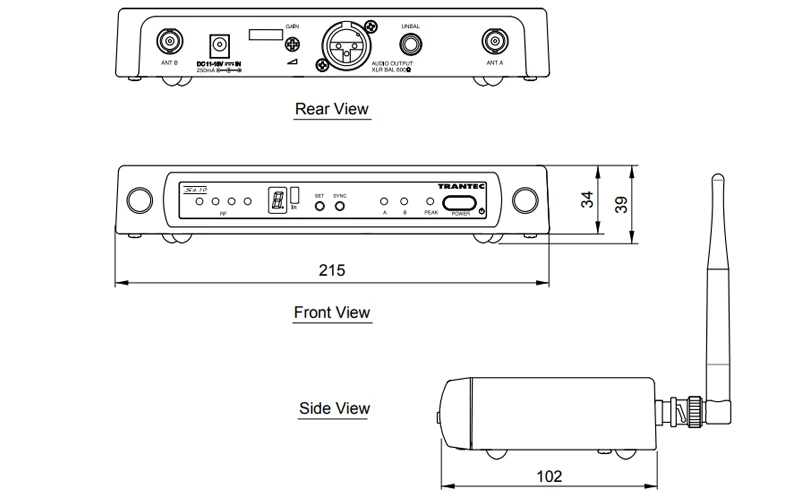

Kích thước	215(W) x 39(H) x 102(D) mm (không bao gồm ăng-ten và BNC)
Trọng lượng	480g
Tùy chọn	Bộ giá treo: MB-S4RX (MB-S4RX-5)

Đặc tính hệ thống TOA S4.10-HD

đặc tính của bộ thu phát toa s4.10-hd — Đặc tính của bộ thu phát TOA S4.10-HD

Bộ tổng hợp PLL được tối ưu hóa giúp giảm thiểu độ lệch tần số dao động do nhiệt độ môi trường
hoặc dao động điện áp.
Đèn Nguồn/Pin cho biết mức tiêu thụ pin để ngăn thiết bị hoạt động sai khi pin
mức giảm rõ rệt.
Lên đến 10 giờ sử dụng liên tục với một pin alkaline AA.
HDX sê-ri S4 sử dụng ăng-ten tích hợp.
Trạng thái tiêu thụ pin có thể được hiển thị trên chỉ báo của bộ thu RX sê-ri S4.
Quét kênh nhanh và thiết lập kênh tự động.
Thiết lập kênh hồng ngoại tự động.
Kích thước nhỏ gọn và độ tin cậy cao.

Hướng dẫn nút chức năng

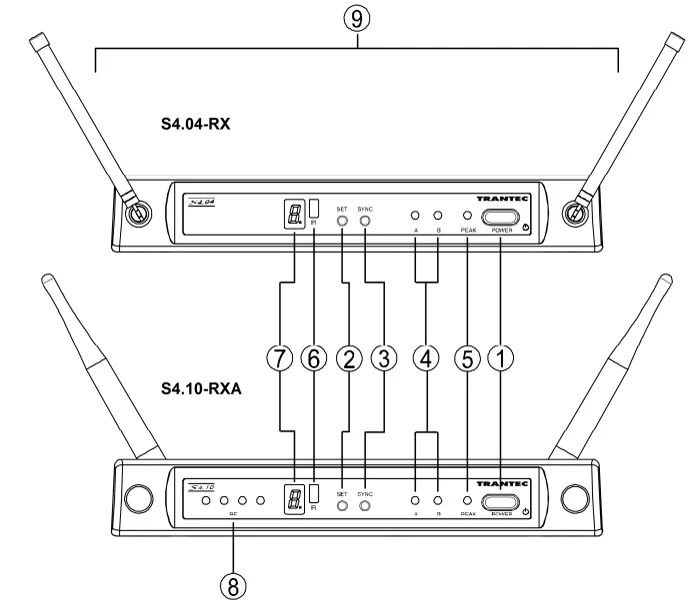

mặt trước toa s4.10-hd — Mặt trước TOA S4.10-HD

1. Công tắc nguồn	6. Cổng hồng ngoại (IR) [IR]
2. Phím cài đặt kênh [SET]	7. Màn hình LED số
3. Phím đồng bộ hồng ngoại (IR) [SYNC]	8. Máy đo mức tín hiệu RF (chỉ dành cho S4.10-RXA)
4. Đèn tiếp tân [A, B]	9. Ăng-ten (chỉ dành cho S4.04-RX)
5. Đèn đỉnh AF [PEAK]

mặt sau toa s4.10-hd — Mặt sau TOA S4.10-HD

10. Giắc đầu vào DC	13. Đầu ra lấy nét tự động
11. Móc treo cáp	14. Điều khiển âm lượng (chỉ dành cho S4.10-RXA)
12. Đầu ra lấy nét tự động	15. Đầu vào ăng-ten A, B (chỉ dành cho S4.10-RXA)

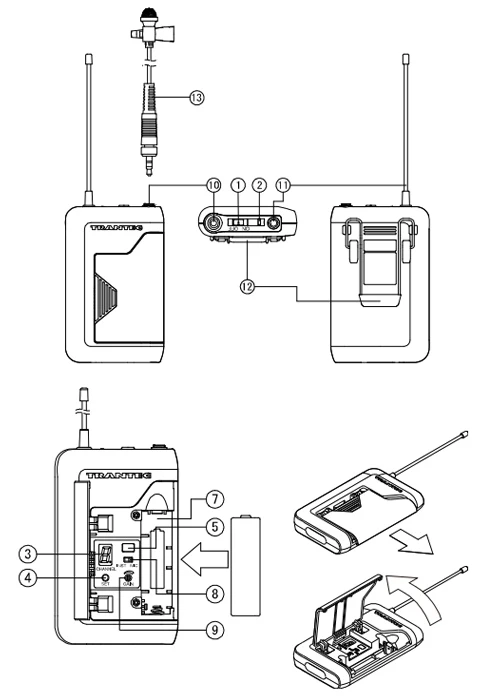

1. Công tắc nguồn	8. Công tắc MIC / Nhạc cụ (chỉ dành cho BTX)
2. Đèn Nguồn/Pin	9. Điều khiển mức âm thanh (chỉ dành cho BTX)
3. Màn hình LED số	10. Đầu nối đầu vào (chỉ dành cho BTX)
4. Phím cài đặt kênh [SET]	11. Ăng-ten (chỉ dành cho BTX)
5. Cổng hồng ngoại (IR)	12. Kẹp (chỉ dành cho BTX)
6. Công tắc PAD (chỉ dành cho S4.10-HDX)	13. Micrô (chỉ dành cho BTX)
7. Ngăn chứa pin

>>Tài liệu Datasheet tại đây!

Để được tư vấn thêm về thông tin sản phẩm, quý khách vui lòng gọi đến số HOTLINE của công ty 02877798999. Công ty TNHH Cung Ứng Ngọc Thiên luôn sẵn sàng giải đáp mọi thắc mắc của quý khách hàng về sản phẩm của công ty.
