TOA BC-5000-2 – Bộ sạc pin

Description

TOA BC-5000-2 là bộ sạc pin chuyên dụng dùng cho các thiết bị WM-5225, Micro không dây WM-5265, bộ phát không dây WM-5325, Bộ thu di động WT-5100 sử dụng pin WB-2000. Thiết bị cho phép sạc cùng lúc 2 micro không dây với thời gian sạc đầy trong 3 giờ.

Hướng dẫn sử dụng TOA BC-5000-2

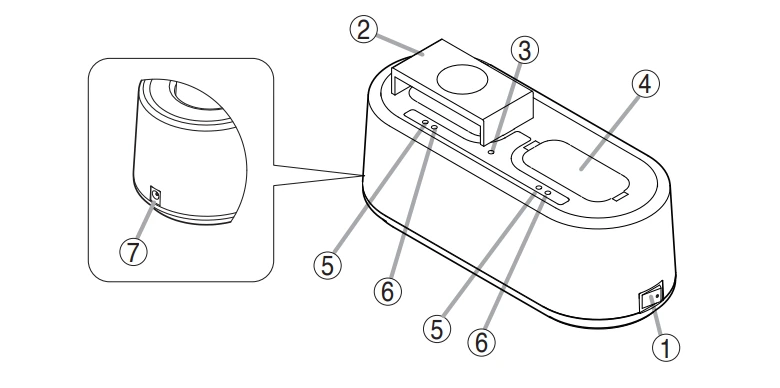

Thành phần và chức năng

1. Công tắc nguồn

2. Bộ chuyển đổi gắn kết

Được sử dụng khi sạc Micro không dây WM-5225 hoặc WM-5265.

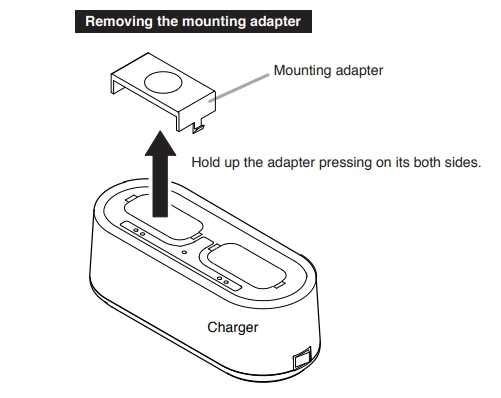

Tháo bộ chuyển đổi này khi sạc Bộ phát không dây WM5325 hoặc Bộ thu di động WT-5100.

3. Đèn báo nguồn

Sáng khi bật nguồn.

4. Ổ cắm sạc thiết bị

Để sạc WM-5225 hoặc WM-5265 yêu cầu phải gắn bộ chuyển đổi vào ổ cắm.

Để sạc WM-5325 hoặc WT-5100, cắm trực tiếp vào ổ cắm.

5. Đèn báo sạc

Đèn đỏ liên tục trong khi đang sạc.

6. Đèn báo sạc đầy

Đèn xanh khi pin được sạc đầy.

7. Đầu vào nguồn điện

Kết nối bộ chuyển đổi AC AD-5000-2 tùy chọn với cổng này.

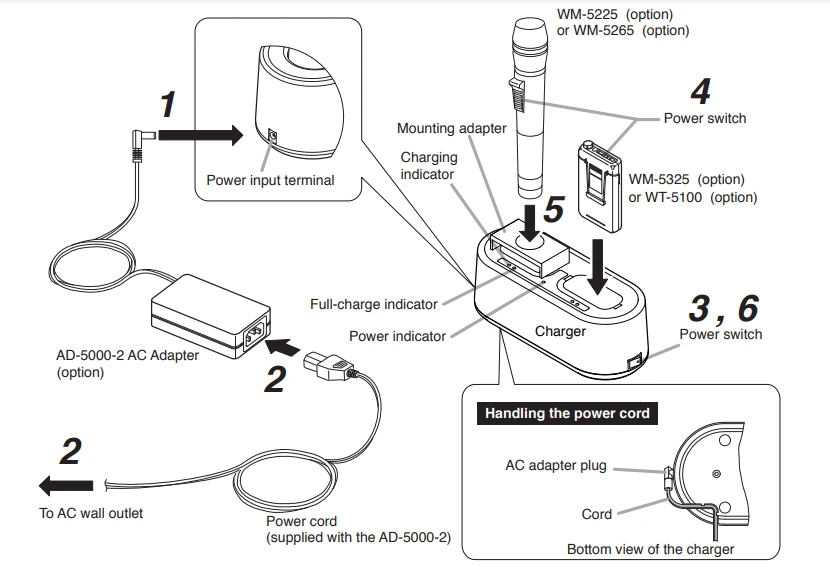

Cách sạc với TOA BC-5000-2

Bước 1. Cắm bộ chuyển đổi AC tùy chọn vào cổng cắp điện của thiết bị. Sau khi kết nối, hãy cắm dây vào khe dưới cùng của bộ sạc để tránh đầu cắm bộ chuyển đổi AC vô tình trượt khỏi vị trí.

Bước 2. Kết nối dây nguồn với bộ đổi nguồn AC, sau đó cắm vào ổ cắm AC trên tường.

Bước 3. Bật công tắc nguồn của bộ sạc.

Đèn báo nguồn sẽ sáng.

Bước 4. Tắt công tắc nguồn của thiết bị cần sạc, sau đó lắp pin WB-2000 vào thiết bị.

Lưu ý: Để công tắc nguồn BẬT khi đang sạc là sạc sai cách.

Bước 5. Cắm hoàn toàn thiết bị vào ổ cắm sạc thiết bị. Có thể sử dụng bộ chuyển đổi hoặc không.

[Cắm WM-5225 hoặc WM-5265]

Cắm nó vào lỗ trong bộ chuyển đổi.

[Cắm WM-5325 hoặc WT-5100]

Cắm trực tiếp vào ổ cắm sạc mà không cần sử dụng bộ chuyển đổi.

Quá trình sạc mất khoảng 3 giờ, sau đó đèn báo sạc đầy sẽ sáng màu xanh lục.

Bước 6. Tắt nguồn của bộ sạc sau khi sạc xong.

Lưu ý:

• Thiết bị được sạc đầy sẽ nóng lên.
• Giữ bộ sạc khi tháo thiết bị ra khỏi bộ sạc.
