Sơ lược về bộ phân phối 4 YW-1024
YW-1024 là bộ phân phối có thể làm việc ở dải tần số từ 1.6 tới 1000 MHz (ngoại trừ 50 – 70 MHz). Nguồn điện có thể cung cấp dễ dàng qua bộ chia.
Thông số kĩ thuật YW-1024
| Dải tần số | 1.6 – 1000 MHz (ngoại trừ 50 – 70 MHz) |
| Tiêu hao | 8.5 dB ±3 dB (giữa bộ trộn và từng cổng chia) |
| Trở kháng ngõ vào/ngõ ra | 75 Ω |
| Cổng kết nối đồng trục |
|
| Nhiệt độ hoạt động | -10 ℃ tới +50 ℃ |
| Độ ẩm cho phép | 90 %RH hoặc thấp hơn (không ngưng tụ) |
| Vật liệu | Nhựa ABS, màu xám |

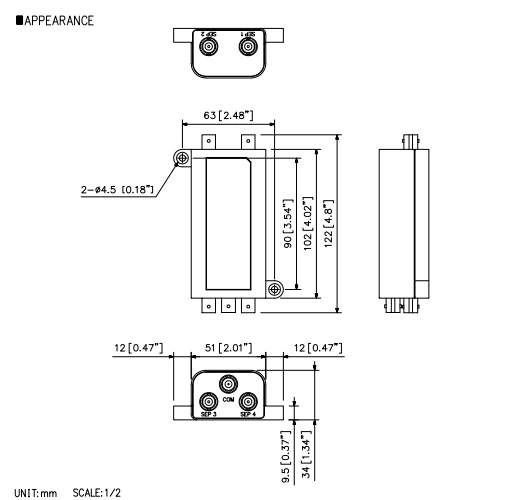

| Kích thước | 75 (R) × 122 (C) × 34 (S) mm |
| Khối lượng | 120 g |
| Phụ kiện đi kèm | Ốc vít cố định thiết bị (4.1 × 25) x2 |
Xem thêm: Thông số kĩ thuật YW-1024 TẠI ĐÂY

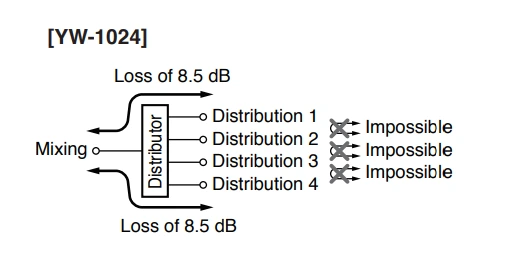

Hướng dẫn kết nối
Lưu ý:
Để tránh tăng hao phí, không kết nối hai đầu ra.
Mẹo:
Để thay đổi thiết bị từ loại cấp nguồn sang loại tắt nguồn, hãy cắt dây jumper trên bảng mạch bên trong.
Để biết phương pháp chi tiết, hãy liên hệ với đại lý TOA.
Xem thêm: Hướng dẫn sử dụng YW-1024 TẠI ĐÂY
Thông số kỹ thuật của YW-1024 – Bộ phân phối 4
| Dải tần số | 1.6 - 1000 MHz (ngoại trừ 50 - 70 MHz) |
| Tiêu hao | 8.5 dB ±3 dB (giữa bộ trộn và từng cổng chia) |
| Trở kháng ngõ vào/ngõ ra | 75 Ω |
| Cổng kết nối đồng trục |
|
| Nhiệt độ hoạt động | -10 ℃ tới +50 ℃ |
| Độ ẩm cho phép | 90 %RH hoặc thấp hơn (không ngưng tụ) |
| Vật liệu | Nhựa ABS, màu xám |
| Kích thước | 75 (R) × 122 (C) × 34 (S) mm |
| Khối lượng | 120 g |
| Phụ kiện đi kèm | Ốc vít cố định thiết bị (4.1 × 25) x2 |
