YW-1022 – Bộ phân phối 2
Liên hệ
- Là bộ phân phối tín hiệu.
- Hoạt động trong dải tần từ 1,6 đến 1000 MHz (trừ khoảng từ 50-70 MHz).
- Dễ dàng cung cấp điện đến thiết bị.
Mô tả
Thuộc Tính
Thông tin bổ sung
Description

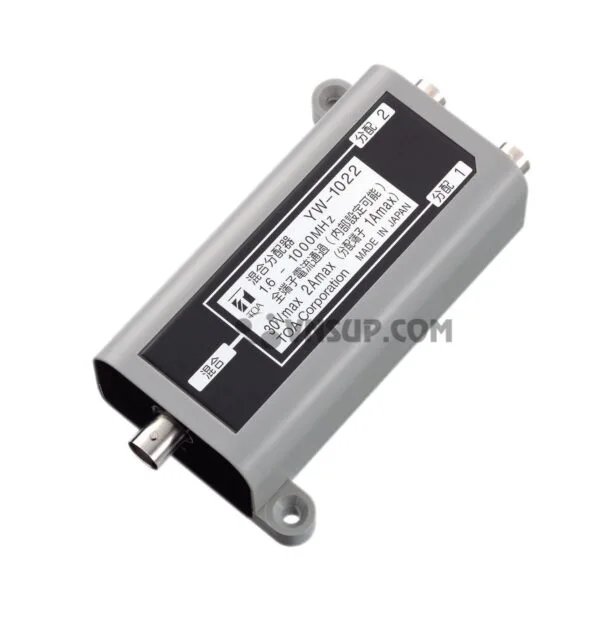

Bộ phân phối 2 YW-1022
YW-1022 là bộ phân phối tín hiệu có thể hoạt động trong dải tần từ 1,6 đến 1000 MHz (ngoại trừ khoảng từ 50-70 MHz). Kiểu truyền tải điện cho phép cung cấp điện đến thiết bị được dễ dàng.
Thông số kĩ thuật YW-1022
| Dải tần hoạt động | 1.6 – 1000 MHz (không bao gồm 50 – 70 MHz) |
| Suy hao | 4.5 dB ±3 dB (bên cạnh giữa bộ trộn và thiết bị chia) |
| Trở kháng ngõ vào/ra | 75 Ω |
| Cổng kết nối đồng trục | Ngõ trộn đầu vào: Kiểu giắc BNC, Nguồn cho phép chạy qua (30 V DC hoặc thấp hơn, 2 A hoặc thấp hơn) Ngõ chia tín hiệu cổng 1 và cổng 2: Kiểu giắc BNC, cho phép nguồn chạy qua. (30 V DC hoặc thấp hơn, 1 A hoặc thấp hơn. |
| Nhiệt độ hoạt động | -10 ℃ to +50 ℃ |
| Độ ẩm cho phép | 90 %RH hoặc thấp hơn (không ngưng tụ) |
| Vật liệu | Nhựa ABS , màu xám |

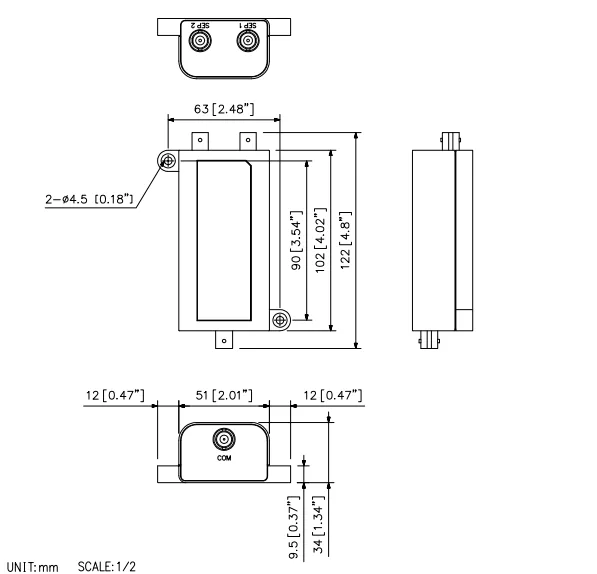

| Kích thước | 75 (R) × 122 (C) × 34 (S) mm |
| Khối lượng | 105 g |
| Phụ kiện đi kèm | Ốc vít cố định (4.1 × 25) x2 |

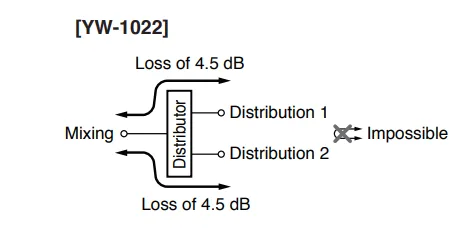

Hướng dẫn kết nối
Lưu ý:
Để tránh tăng hao phí, không kết nối hai đầu ra.
Mẹo:
Để thay đổi thiết bị từ loại cấp nguồn sang loại tắt nguồn, hãy cắt dây jumper trên bảng mạch bên trong.
Để biết phương pháp chi tiết, hãy liên hệ với đại lý TOA.
Thông số kỹ thuật của YW-1022 – Bộ phân phối 2
| Dải tần hoạt động | 1.6 - 1000 MHz (không bao gồm 50 - 70 MHz) |
| Suy hao | 4.5 dB ±3 dB (bên cạnh giữa bộ trộn và thiết bị chia) |
| Trở kháng ngõ vào/ra | 75 Ω |
| Cổng kết nối đồng trục | Ngõ trộn đầu vào: Kiểu giắc BNC, Nguồn cho phép chạy qua (30 V DC hoặc thấp hơn, 2 A hoặc thấp hơn) Ngõ chia tín hiệu cổng 1 và cổng 2: Kiểu giắc BNC, cho phép nguồn chạy qua. (30 V DC hoặc thấp hơn, 1 A hoặc thấp hơn. |
| Nhiệt độ hoạt động | -10 ℃ to +50 ℃ |
| Độ ẩm cho phép | 90 %RH hoặc thấp hơn (không ngưng tụ) |
| Vật liệu | Nhựa ABS , màu xám |
| Kích thước | 75 (R) × 122 (C) × 34 (S) mm |
| Khối lượng | 105 g |
| Phụ kiện đi kèm | Ốc vít cố định (4.1 × 25) x2 |
