TOA FV-200PP-AS – Bộ Mixer tiền khuếch đại

Description

Bộ mixer tiền khuếch đại TOA FV-200PP-AS

TOA FV-200PP-AS : Bộ mixer tiền khuếch đại

Thông tin sản phẩm : TOA FV-200PP : Bộ mixer tiền khuếch đại

TOA FV-200PP nạp với 4 tin nhắn báo động bằng giọng nói trước khi ghi (Alert, di tản, báo động sai và thông báo Clear) cho chương trình phát sóng khẩn cấp.
Hệ thống báo động tập tin có thể được liên kết với FV-200EV để phát sóng các thông báo tự động.
Phát sóng ưu tiên cao nhất được trao cho annoucements thực hiện thông qua lính cứu hỏa microphone FV-200EV của. Phát sóng ưu tiên khác được trao cho bộ đếm thời gian, phân trang và microphone từ xa trên FV-200PP.

• Thêm đầu ra 4 điều khiển trên FV-200EV để connnect thiết bị bên ngoài ti (egattenuator, chỉ dẫn, vv).

• FV-200PP cho phép BGM bị gián đoạn hoặc không bị gián đoạn.

• Thêm 4 Microphone / Line và 2 Aux đầu vào FV-200PP.

• Lên đến 4 micro từ xa (RM-200M) có thể được kết nối bằng cách sử dụng FV-200RF, với tối đa 4 mở rộng từ xa (RM-210) trên mỗi RM.

• Lên đến 50 dòng loa cũng như cuộc gọi tất cả các vùng có thể được kiểm soát bằng cách sử dụng FV-200RF.

THUẬT NGỮ & CHỨC NĂNG Toa FV-200PP-AS

BỘ MIXER TIỀN KHUẾCH ĐẠI: FV-200PP-AS

FV-200PP-AS là bộ điều khiển tiêu chuẩn cho hệ thống âm thanh công cộng khẩn cấp FV-200. FV-200PP-AS được trang bị với các chức năng tiền khuếch đại. Đầu ra âm thanh có thể được cài đặt cho 2 chế độ, đó là 2 kênh đầu ra cho phát nhạc nền (BGM) và đầu ra phát ưu tiên hoặc 1 kênh đầu ra trộn cả BGM và phát ưu tiên.

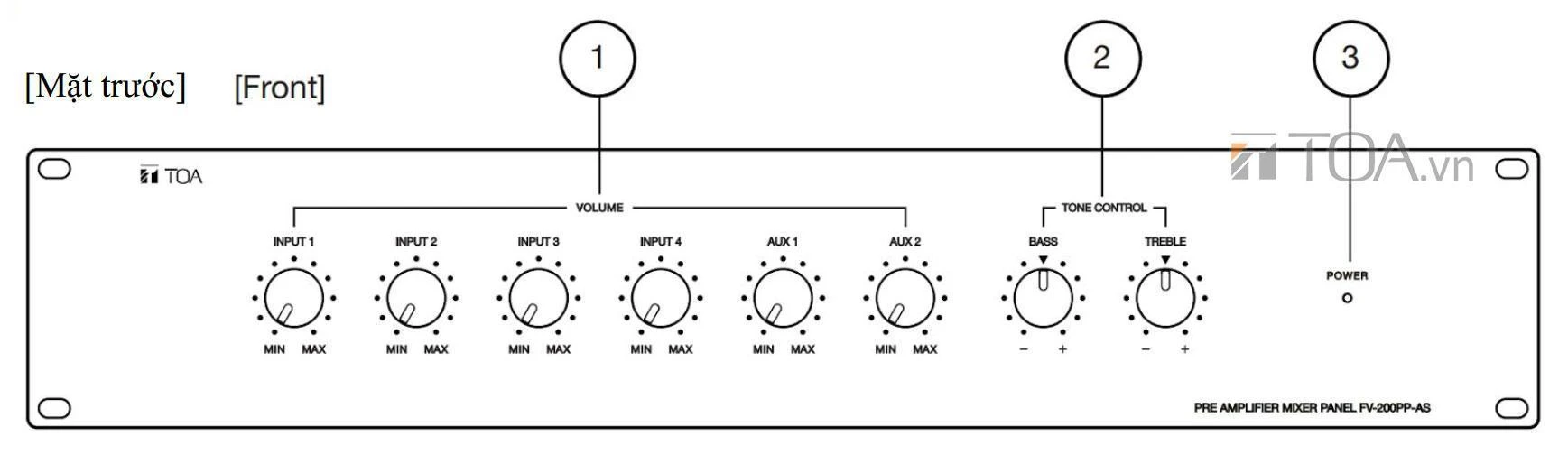

 Mặt trước FV-200PP

• 1. Núm điều chỉnh âm lượng: Điều chỉnh âm lượng âm thanh cho mỗi đầu vào. Vặn theo kim đầu hồ để tang, ngược lại vặn theo chiều ngược kim đồng hồ để giảm âm lượng. Điều khiển được xếp từ trái qua phải như sau:
  • INPUT 1~4: Điều chỉnh âm lượng của đầu vào MIC/LINE từ 1-4 phía sau thiết bị.
  • AUX 1~2: Điều chỉnh âm lượng của đầu vào AUX 1-2 phía sau thiết bị.
• 2. Điều khiển âm điệu (Tone): Điều chỉnh tần số cao và thấp của đầu ra. Các tần số được nhấn mạnh khi quay theo kim đồng hồ và được giảm khi quay ngược kim đồng hồ. Điều khiể này được sắp xếp từ trái qua phải như sau:
  • BASS: Điều chỉnh các tần số thấp của đầu ra BGM trên mặt sau thiết bị.
  • TREBLE: Điều chỉnh các tần số cao của đầu ra BGM trên mặt sau thiết bị.
• 3. Đèn báo nguồn: Đèn sang khi nguồn được cung cấp cho FV-200PP-AS đã sẵn sang cho vận hành.

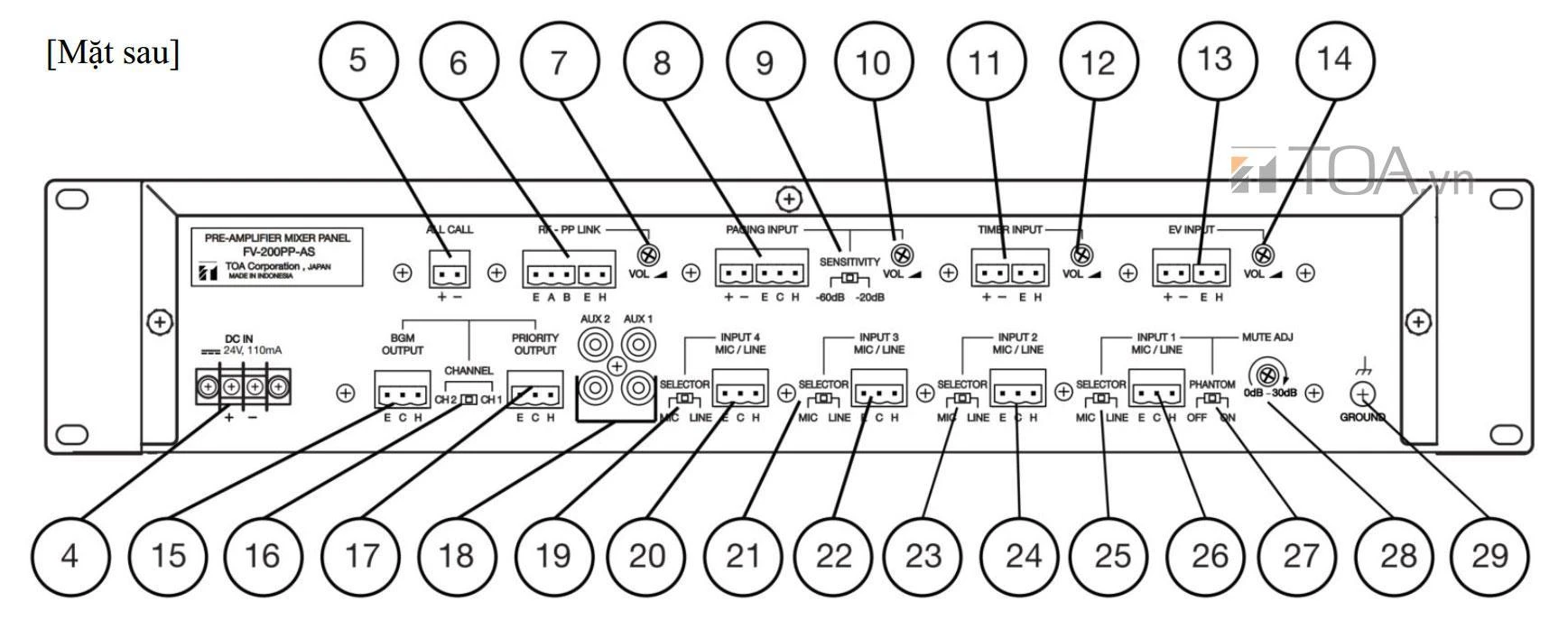

 Mặt sau TOA FV-200PP-AS

• 4. Đầu vào nguồn DC: Kết nối với nguồn 24VDC được cung cáp từ FV-200PS-AS. (Vít M3, với khoảng cách chắn:6.4 mm)
• 5. Cổng gọi tất cả (ALL CALL): Kết nối cổng này với FV-200RF-AS.
• 6. Cổng liên kết RF-PP: Kết nối cổng này với FV-200RF-AS. (0 dBV, 600Ω, cân bằng, 3P block cho âm thanh)
• 7. Âm lượng đầu vào RF: Điều chỉnh âm lượng đầu vào từ FV-200RF-AS. Vặn theo chiều kim đồng hồ để tăng và ngược kim đồng hồ để giảm âm lượng.
• 8. Cổng đầu vào Paging: Kết nối tín hiệu âm thanh và tín hiệu điều kiển từ thiết bị ngoài (như telephone paging) đến cổng này. Tín hiệu đầu vào cổng này được phát khi cổng điều khiển được đóng.
  • Âm thanh: -60dB/ -20dB có thể lựa chọn, 600Ω, cân bằng.
  • Điều khiển: Điện áp mở: 24VDC; dòng ngắn mạch: dưới 2 mA. Cổng 3P block cho âm thanh và 2P cho điều khiển
• 9. Công tắc lựa chọn độ nhạy đầu vào Paging: Cài đặt độ nhạy đầu vào Paging (8) là -60 dB hay -20dB (Mặc định là -20dB)
• 10. Âm lượng đầu vào Paging: Điều chỉnh âm lượng đầu vào Paging (8). Vặn theo chiều kim đồng hồ để tăng và ngược kim đồng hồ để giảm âm lượng
• 11. Đầu vào bộ hẹn giờ (Timer): Kết nối tín hiệu âm thanh và tín hiệu điều khiển từ thiết bị Timer đến cổng này. Tín hiệu đầu vào đến cổng này được phát với mức ưu tiên cao nhất khi cổng điều khiển được đóng.
  • Audio: -20 dB, 600Ω, không cân bằng
  • Điều khiển: Điên áp mở: 24VDC; dòng ngắn mạch dưới 2mA 2P block cho âm thanh và 2P block cho điều khiển
• 12. Âm lượng đầu vào Timer: Điều chỉnh âm lượng đầu vào của đầu vào Timer (11). Vặn theo chiều kim đồng hồ để tăng và ngược kim đồng hồ để giảm âm lượng.
• 13. Đầu vào EV: Được sử dung để kết nối với FV-200EV-AS. Đầu vào này được sử dụng chỉ khi một trình phát khẩn cấp được thực hiện. -20 dBV, 600Ω, không cân bằng, 2P block cho âm thanh và 2P block cho điều khiển.
• 14. Âm lượng đầu vào EV: Điều chỉnh âm lượng đầu vào của đầu vào EV (14). Vặn theo chiều kim đồng hồ để tăng và ngược kim đồng hồ để giảm âm lượng.
• 15. Đầu ra BGM: Tín hiệu từ đầu vào MIC/LINE 1~4 và AUX 1,2 được trộn và đẩy ra. Kết nối cổng này đến tăng âm cho phát BGM. (0 dB, 600Ω, cân bằng, 3P block)
• 16. Công tắc lựa chọn chế độ đầu ra: Cài đặt âm thanh đầu ra phát “CH1” (1 kênh) hoặc “CH2” (2 kênh) (Mặc định: Phát 1 kênh)
• 17. Đầu ra ưu tiên:
  • Khi công tắc lựa chọn chế độ đầu ra (16) được sét 2 kênh: Tín hiệu ra từ các đầu vào EV, Timer, Paging, RM. Kết nối cổng này với tăng âm cho mục đích phát ưu tiên. (0 dB, 600Ω, cân bằng, 3P block)
  • Khi công tắc lựa chọn chế độ đầu ra (16) sét chế độ 1 kênh: Tín hiệu đầu ra sẽ từ các đầu vào MIC/LINE 1~4, AUX1,2. Nếu các đầu vào EV, Timer, Paging, RM được kích hoạt, các đầu vào MIC/LINE 1~4, AUX1,2 sẽ bị tắt tiếng. Kết nối cổng này với tăng âm cho mục đích phát ưu tiên.
• 18. Đầu vào AUX 1,2: Kết nối với thiết bị nhạc nền đến cổng này. -20 dB, 10 kΩ, không cân bằng, 2P RCA jack.
• 19. Công tắc lựa chọn độ nhạy đầu vào MIC/LINE4 Cài đặt độ nhạy đồ vào của đầu vào 4 MIC/LINE (20) là MIC hay LINE. (Mặc định: LINE)
• 20. Đầu vào MIC/LINE 4: Kết nối thiết bị nhạc nền hoặc Micro đến cổng này. -60 dB / -20 dB lựa chọn được, 600Ω, cân bằng, 3P block
• 21. Công tắc lựa chọn độ nhạy đầu vào MIC/LINE3 Cài đặt độ nhạy đầu vào của MIC/LINE 3 (22) là MIC hay LINE. (Mặc định: LINE)
• 22. Đầu vào MIC/LINE 3: Kết nối thiết bị nhạc nền hoặc Micro đến cổng này. -60 dB / -20 dB lựa chọn được, 600Ω, cân bằng, 3P block
• 23. Công tắc lựa chọn độ nhạy đầu vào MIC/LINE2 Cài đặt độ nhạy đồ vào của đầu vào MIC/LINE 2 (24) là MIC hay LINE. (Mặc định: LINE)
• 24. Đầu vào MIC/LINE 2: Kết nối thiết bị nhạc nền hoặc Micro đến cổng này. -60 dB / -20 dB lựa chọn được, 600Ω, cân bằng, 3P block
• 25. Công tắc lựa chọn độ nhạy đầu vào MIC/LINE1 Cài đặt độ nhạy đồ vào của đầu vào MIC/LINE 1 (26) là MIC hay LINE. (Mặc định: LINE)
• 26. Đầu vào MIC/LINE 1: Kết nối thiết bị nhạc nền hoặc Micro đến cổng này. -60 dB / -20 dB lựa chọn được, 600Ω, cân bằng, 3P block
• 27. Công tắc ON/OFF nguồn Phantom: Lựa chọn này để liệu có hay không sử dụng nguồn phantom để cung cấp cho MIC/LINE1. (Mặc định: OFF)
• 28. Âm lượng điều chỉnh ngắt tiếng: Đầu vào MIC/LINE 1 vượt qua hơn đầu vào MIC/LINE và đầu vào AUX với khoảng suy giảm 0 ~30dB. (Mặc định: 0 dB)
• 29. Cổng chức năng nối đất: Kết nối cổng này đến cổng chức năng nối đất của các thiết bị ngoài để giảm nhiễu khi kết nối với FV-200PP-AS.Chú ý: Cổng này không có chức năng bảo vệ đất
• Chú ý: Nếu sử dụng kết nối không cân bằng cho đầu ra BGM và ưu tiên, thì đầu ra chỉ kết nối với H và E, C để hở.
