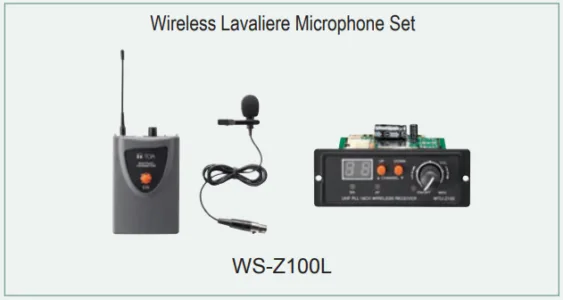

WS-Z100L – Bộ micro không dây
- Gồm micro không dây loại cài áo WM-Z100L và bộ thu không dây WTU-Z100.
- Micro WM-Z100L là loại micro điện dung, trên mic có gắn kẹp để dễ dàng cài lên áo.
- Thiết bị có 16 kênh tùy chọn, sử dụng hệ thống tổng hợp UHF PLL.
- Mô-đun thu không dây sử dụng hệ thống không phân tập.
Description
Giới thiệu bộ micro không dây WS-Z100L
WS-Z100L bao gồm micro không dây loại cài áo WM-Z100L và bộ thu không dây WTU-Z100. Micro WM-Z100L là loại micro điện dung, trên mic có gắn kẹp để dễ dàng cài lên áo. Thiết bị có 16 kênh tùy chọn, sử dụng hệ thống tổng hợp UHF PLL. Các kênh được thay đổi dễ dàng thông qua núm vặn.
Mô-đun thu không dây sử dụng hệ thống không phân tập, có thể lựa chọn kênh thông qua các nút bấm và điều chỉnh âm lượng micro thông qua núm vặn trên mô-đun.
Đặc điểm sản phẩm TOA WS-Z100L
- Micro không dây cài áo WS-Z100L dùng hệ thống UHF PLL.
- PLL (viết tắt là Phase Locked Loop) là một hệ thống kiểm soát tần số khép kín.
- Loại micro cài áo.
- Thiết kế để sử dụng kết hợp với các thiết bị không dây UHF.
- Giảm tiếng ồn để giảm thiểu ảnh hưởng của tiếng ồn RF xung quanh.
- Có 16 kênh lựa chọn.
Thông số kĩ thuật TOA WS-Z100L
| Thành phần sản phẩm | Micro không dây loại cài áo WM-Z100L x 1, mô-đun thu WTU-Z100 x 1 |
| Dải tần số sóng mang | UHF 665-681 MHz |
| Nhiệt độ cho phép | -10 ℃ to +50 ℃ |

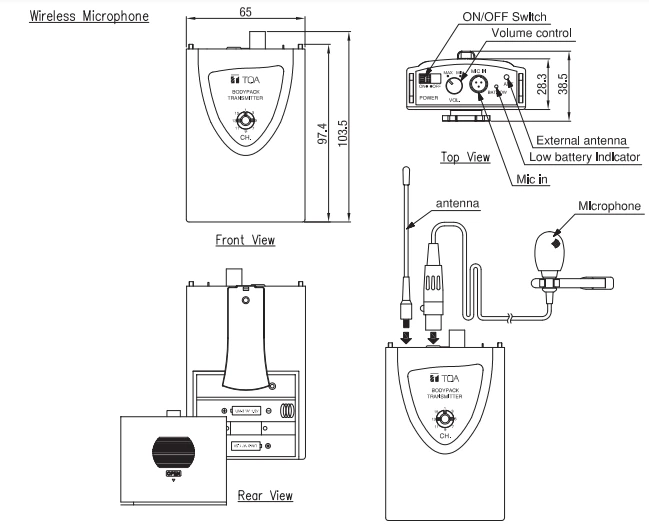

Micro WM-Z100L
| Loại thiết kế | Micro loại cài áo |
| Loại micro | Micro điện dung |
| Kênh tùy chọn | 16 kênh |
| Độ ổn định tần số | ±0.005% |
| Công suất ra loa RF | Tối đa 10mW. |
| Dòng điện tiêu thụ | 120mA ± 10mA |
| Đáp tuyến tần số | 100 Hz – 15 kHz |
| Vật liệu | Nhựa màu ghi tối |
| Ăng-ten | Ăng-ten ngoại vi |
| Kích thước | 65 (R) x 103.5 (C) x 38.5 (S) mm |
| Pin | 1.5V x 2 hoặc 1.2V x 2 (AA UM-3) |
| Khối lượng | 149.5g (bao gồm pin) |

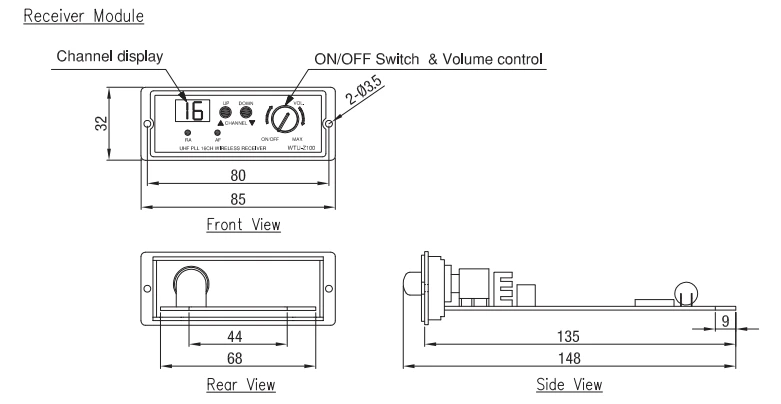

Bộ thu không dây WTU-Z100
| Kênh tùy chọn | 16 kênh |
| Độ ổn định tần số | ±0.005% |
| Độ lệch | ±40 kHz, với dòng mạch giới hạn được kiểm soát |
| Dải động | 80 dB |
| Tỷ lệ S/N | > 90 dB |
| T.H.D | < 0.5 % |
| Đáp tuyến tần số | 100 Hz – 15 kHz (± 3 dB) |
| Tỷ lệ phát không dây | Xấp xỉ 10mW |
| Màu thiết bị | Màu đen |
| Kích thước | 85 (R) x 32 (C) x 148 (S) mm |
| Khối lượng | 75.4g |
[button size=”medium” style=”alert” text=”TÀI LIỆU THÔNG SỐ KĨ THUẬT TOA WS-Z100L” link=”https://vnsup.com/wp-content/uploads/2018/11/2076-ws-z100l-uhf-wireless-set-lavalier-set-specification-1.pdf” target=””]
Hướng dẫn sử dụng TOA WS-Z100L

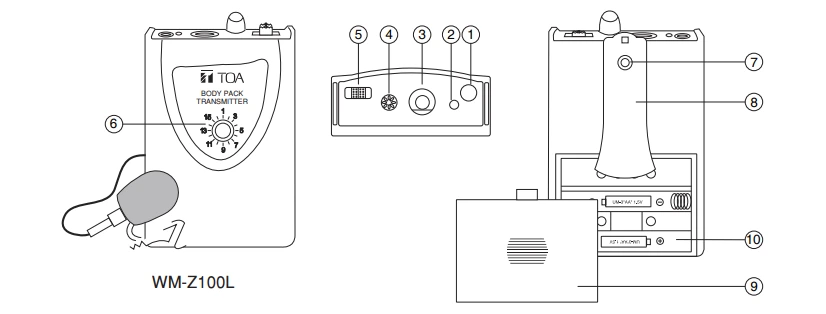

Chức năng các thành phần trong Micro WM-Z100L
| 1. Giắc cắm ăng ten ngoài: 1/4 cho giắc cắm đầu vào ăng ten.
2. Đèn báo nguồn: Đèn báo màu đỏ sẽ nhấp nháy một lần khi được bật. Đèn đỏ khi pin gần hết. 3. Giắc XLR mini. 4. Điều khiển âm lượng: Điều chỉnh âm lượng bằng cách xoay theo chiều kim đồng hồ. 5. Công tắc nguồn: Bật/tắt nguồn. |
6. Bộ chọn kênh từ 1 đến 16.
7. Khóa được cố định bằng vít để có thể kẹp vào thắt lưng. 8. Khóa được cố định trên thiết bị. Có thể xoay vòng lên đến 90 độ. 9. Nắp khoang pin: Đặt pin vào và lấy ra khỏi nắp khoang này. 10. Khoang chứa pin: 1,5V x 2. Căn chỉnh đúng các cực âm hoặc dương khi lắp pin. Tháo pin khi không sử dụng trong thời gian dài. |
Lưu ý:
Khi sử dụng micro, cố gắng đặt mic gần miệng khi nói, không vặn hết âm lượng vì không thể đạt âm lượng tốt nhất.
Chức năng các thành phần trong Bộ thu không dây WTU-Z100
Xem thêm hdsd trong phần bài viết của link dưới đây:
>> Nhấp vào link: https://vnsup.com/bo-micro-khong-day-cam-tay-co-dong-ws-z100h-se1as/
Thông số kỹ thuật của WS-Z100L – Bộ micro không dây
| Thành phần sản phẩm | Micro không dây loại cài áo WM-Z100L x 1, mô-đun thu WTU-Z100 x 1 |
| Dải tần số sóng mang | UHF 665-681 MHz |
| Nhiệt độ cho phép | -10 ℃ to +50 ℃ |
