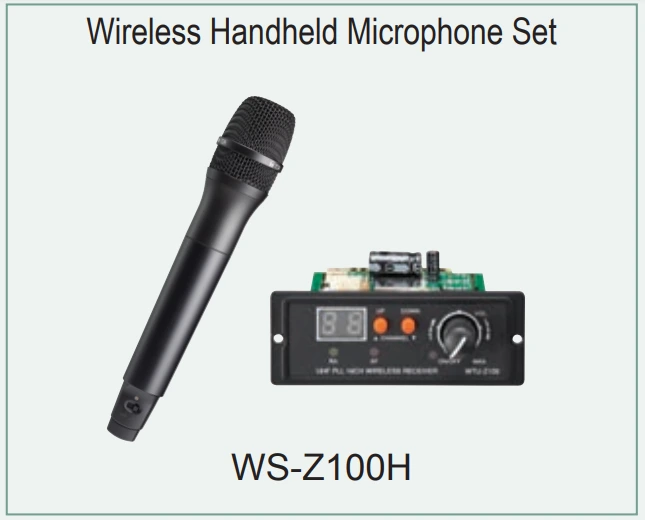

Bộ WS-Z100H SE1AS gồm một Micro cầm tay không dây WM-Z100H và một bộ thu không dây WTU-Z100. Micro là loại micro điện động có lưới thép bảo vệ để không bị hư hại. Có 16 kênh tùy chọn sử dụng hệ thống tổng hợp UHF PLL. Thay đổi các kênh bằng cách sử dụng núm vặn trong ngăn chứa pin.
Mô-đun thu không dây WTU-Z100 sử dụng hệ thống không phân tập. Lựa chọn kênh thông qua các nút bấm. Điều chỉnh âm lượng micro thông qua núm vặn trên mô-đun.
| Thành phần sản phẩm | Micro không dây cầm tay WM-Z100H x 1, mô-đun thu WTU-Z100 x 1 |
| Dải tần số sóng mang | UHF 665-681 MHz |
| Nhiệt độ cho phép | -10 ℃ to +50 ℃ |
| Loại thiết kế | Micro cầm tay |
| Loại microphone | Micro điện động |
| Kênh tùy chọn | 16 kênh |
| Độ ổn định tần số | ±0.005% |
| Công suất ra loa RF | tối đa 10mW. |
| Dòng điện tiêu thụ | 130mA ± 10mA |
| Đáp tuyến tần số | 80 Hz – 14 kHz |
| Vật liệu | Nhựa màu đen |
| Ăng-ten | Ăng-ten tích hợp sẵn |

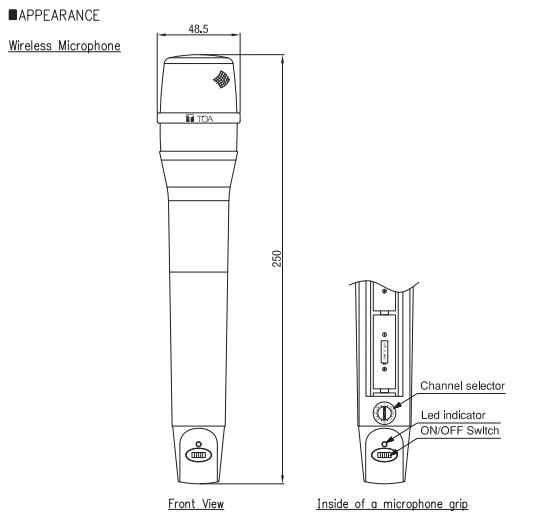

| Kích thước | Φ 48.5 x 250 (D) mm |
| Pin | 1.5V x 2 (AA UM-3) |
| Khối lượng | 285g (bao gồm pin) |
| Kênh tùy chọn | 16 kênh |
| Độ ổn định tần số | ±0.005% |
| Độ lệch | ±40 kHz, với dòng mạch giới hạn được kiểm soát |
| Dải động | 80 dB |
| Tỷ lệ S/N | > 90 dB |
| T.H.D | < 0.5 % |
| Đáp tuyến tần số | 100 Hz – 15 kHz (± 3 dB) |
| Tỷ lệ phát không dây | Xấp xỉ 10mW |
| Màu thiết bị | Màu đen |

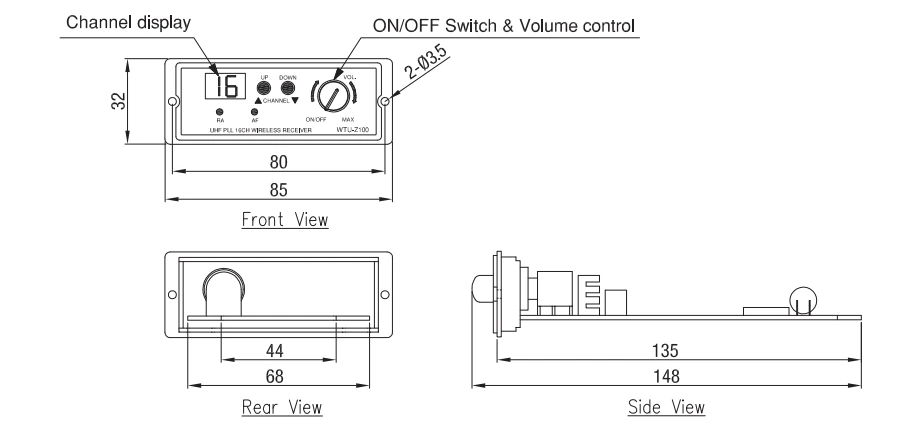

| Kích thước | 85 (R) x 32 (C) x 148 (S) mm |
| Khối lượng | 75.4g |
Tài liệu kĩ thuật WS-Z100H SE1AS

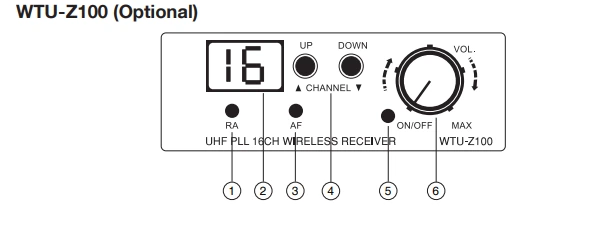

1. Đèn báo tín hiệu RA: Đèn LED RA màu vàng sáng lên khi nhận được tín hiệu âm thanh không dây
2. Màn hình LED: Khi chọn kênh, kênh đã chọn sẽ hiển thị trên màn hình.
3. Đèn báo tín hiệu AF: Đèn LED AF màu đỏ sáng lên khi tín hiệu micrô đang được truyền và nhận
4. Chọn kênh: Nhấn nút lên/ xuống để đổi kênh từ 1-16
5. Đèn báo BẬT/TẮT nguồn: Đèn LED màu đỏ sáng lên khi bật nguồn.
6. BẬT/TẮT nguồn/Núm âm lượng: Điều chỉnh bằng cách xoay theo chiều kim đồng hồ để bật nguồn và tăng âm lượng micro. Nguồn bị tắt khi xoay núm ở mức tối thiểu.

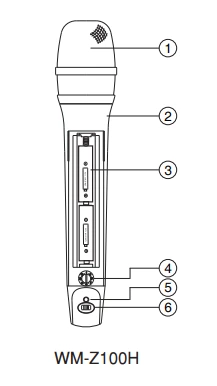

1. Lưới tản nhiệt bằng thép: Bảo vệ đầu micro khỏi mọi hư hỏng.
2. Vòng bằng nhôm: in logo và cố định phần trên và đầu micro.
3. Ngăn chứa pin: 1.5V x 2 cục hoặc 1.2V x 2 cục
4. Chuyển kênh từ 1 đến 16.
5. Đèn báo pin: Đèn báo màu đỏ này nhấp nháy khi pin gần hết điện.
6. Bật/tắt công tắc nguồn: Điều khiển nguồn micrô.
Lưu ý: Tháo pin khi không sử dụng trong thời gian dài.
|
