Bộ ma trận số 4 kênh: MM-700F

Liên hệ (giá đã VAT)

  • 4 ngõ vào mức LINE, 2 ngõ vào mức MIC/LINE
  • 4 ngõ ra riêng biệt
  • Trang bị sẵn 64 thông số cài đặt sẵn
  • 2 ngõ vòa MIC/Line có mức ưu tiên 1 và 2
  • Cho phép kết nối với bảng điều chỉnh từ xa gắn tường WP-700-AS
Báo giá Đặt lịch gọi
Mới

* THÔNG TIN DỊCH VỤ
- Xem thêm Bảng giá dịch vụ lắp đặt tại đây
- Đổi mới Miễn Phí trong 7 ngày. (Xem thêm >>>)

Thông tin Bộ ma trận số 4 kênh: MM-700F

MM-700F là bộ tiền khuếch đại ma trận 6 đầu vào và 4 đầu ra với khả năng điều khiển các chức năng trộn và xử lý kỹ thuật số dễ dàng. Mặc dù điều khiển từ xa của trình duyệt có sẵn cho máy tính và thiết bị thông minh, nhưng không cần PC để thiết lập và vận hành thiết bị đa năng này.

Cài đặt ma trận và DSP, có thể được thực hiện đơn giản mà không cần máy tính. Giảm đáng kể thời gian dành cho việc cài đặt và điều chỉnh hệ thống.

Chức năng nhắn tin có hai mức ưu tiên: (1) kích hoạt thủ công hoặc (2) kích hoạt tự động (vox). Chức năng nâng cao được thiết kế riêng cho cả nhạc nền và ứng dụng nhắn tin.

Vi du he thong MM-700F
Ví dụ hệ thống với MM-700F

MM-700F phù hợp lý tưởng cho các cơ sở yêu cầu các loại nhạc nền khác nhau cho các khu vực khác nhau hoặc thông báo của nhân viên được chuyển hướng có chọn lọc đến một khu vực như nhà hàng hoặc khu vực bán hàng.

Nếu kết nối với bảng điều chỉnh từ xa gắn tường WP-700-AS, ta có thể điều khiển âm lượng và lựa chọn nguồn cho tối đa bốn vùng. Điều khiển từ xa dựa trên trình duyệt không dây có sẵn thông qua bất kỳ máy tính hoặc thiết bị thông minh nào mà không phải trả thêm phí.

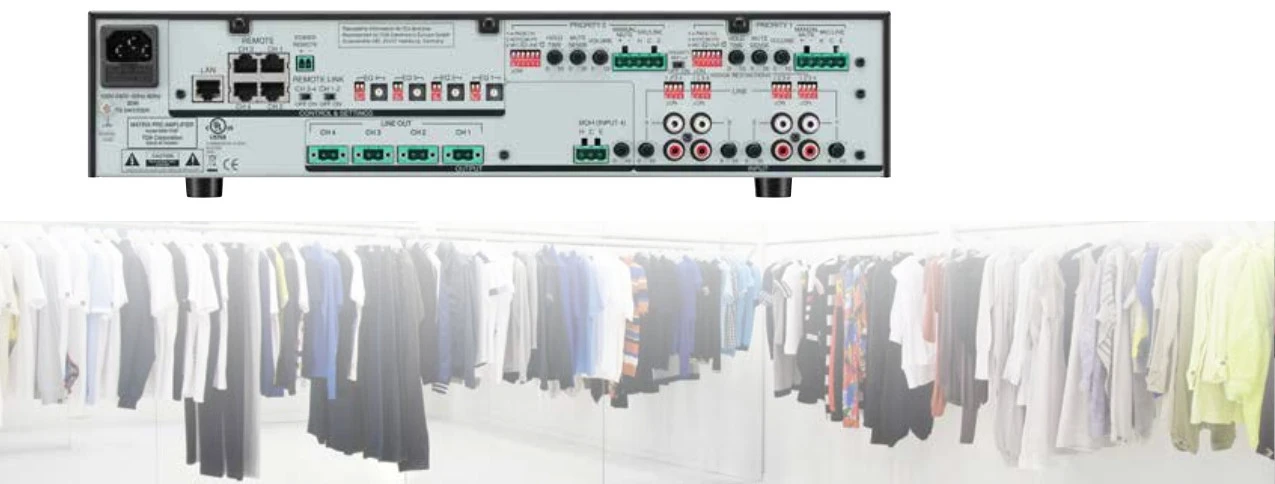

mat sau MM-700F
Mặt sau MM-700F

Tính năng chính của sản phẩm

2327-mm-700f-matrix-pre-amplifier-(front)-picture

  • 4 đường âm thanh nổi và 2 đầu vào MIC/LINE ưu tiên với định tuyến ma trận tới 4 đầu ra đường truyền
  • 2 đầu vào ưu tiên với mức độ ưu tiên khác nhau cho thông báo hoặc nguồn âm thanh khác để ghi đè đầu vào đường âm thanh nổi
  •  Mỗi đầu vào ưu tiên có mức khuếch đại đầu vào, độ nhạy tắt tiếng và điều chỉnh thời gian giữ tiếng
  • 4 lựa chọn nguồn BGM/Âm thanh trên mỗi đầu ra
  • Lựa chọn cài sẵn DSP độc lập cho mỗi kênh và 50Hz HPF để bảo vệ loa
  • Các lựa chọn cài sẵn DSP bao gồm các EQ chung, các EQ của loa TOA và cài đặt X-over được sử dụng với các loa siêu trầm
  • Có sẵn điều khiển âm lượng/nguồn vùng WP-700
  • Tối đa 4 điều khiển từ xa treo tường, có thể kết nối WP-700 để điều khiển lựa chọn đầu vào đường truyền và âm lượng đầu ra
  • Điều khiển thông minh dựa trên trình duyệt
  • Nguồn điện đa năng 100-240V

Thông số kĩ thuật MM-700F

Thông số kĩ thuật MM-700F

Nguồn điện

100 – 240 V AC, 50/60 Hz

Điện năng tiêu thụ

9 W (idle), 1 W hoặc thấp hơn (chế độ chờ)

Đáp tuyến tần số

20 Hz – 20 kHz (-3 dB/ +1dB)

Độ méo

0.5 % hoặc thấp hơn, tại 1kHz, công suất ngõ ra

Đạt chứng chỉ

cULus 60065, EN60065, EN55032, EN55020, FCC part15 class A

Ngõ vào

Priority 1, 2: Mic -60 dB/Line -10 dBV có thể chọn chế độ, 2.2 kΩ, cân bằng điện tử, giắc đấu nối rời
LINE IN 1, 2, 3, 4: -10 dB*, 10 kΩ, không cân bằng, 2 cổng RCA (Stereo)

Ngõ ra

SPEAKER 1, 2, 3, 4: 0 dB*, 600 Ω, không cân bằng, giắc đấu nối rời
LINE OUT 1, 2, 3, 4: 0 dB*, 600 Ω, không cân bằng, RCA jack
MOH: 0 dB*, 600 Ω, biến áp cân bằng, giắc đấu nối rời

Thiết lập DSP

16 chế độ với 4 băng tần với từng ngõ ra riêng biệt, có thể lựa chọn

Tỷ lệ S/N

Mic: 60 dB* hoặc hơn, Line: 75 dB* hoặc hơn (A-weighted)

Chế độ ngắt tiếng

Thủ công / tự động

Thời gian ngắt

50 ms – 10 giây, có thể tinh chỉnh được

Mức ưu tiên

PRIORITY 1 > PRIORITY 2 > LINE 1-4

Điều khiển

POWER: Công tắc ON/OFF, cổng bật tắt nguồn từ xa
PRIORITY 1, 2: Chọn chế độ MIC/LINE, điều chỉnh độ khuếch đại, gắn chức năng, tự động ngắt tiếng, tự động điều chỉnh độ nhạu, ngắt tiếng thủ công, điều chỉnh thời gian ngắt tiếng và trộn lẫn hai chế độ
LINE IN 1, 2, 3, 4: Điều chỉnh độ khếch đại, công tắc hạn chế
OUTPUT 1, 2, 3, 4: Chọn ngõ vào LINE IN 1-4, điều chỉnh khuếch đại ngõ ra, xét chế độ HPF, lựa chọn kênh DSP, chọn chức năng DSP có sẵn.
REMOTE 1, 2, 3, 4: Kết nối với bảng điều chỉnh từ xa (RJ-45), công chắc xét chế độ kết nối từ xa

Đèn hiển thị

POWER: 1 LED báo nguồn
PRIORITY 1, 2: 1 LED báo tín hiệu, 1 LED tín hiệu ngưỡng đỉnh
LINE IN 1, 2, 3, 4: 1 LED báo tín hiệu, 1 LED tín hiệu ngưỡng đỉnh
OUTPUT 1, 2, 3, 4: 2 đén LED báo kích hoạt ưu tiên, 1 LED báo kết nối từ xa, 4 LED báo chọn ngõ vào LINE, 1 LED tín hiệu, 1 LED báo đỉnh, 1 LED báo bảo vệ

Nhiệt độ hoạt động

0 ℃ tới +40 ℃

Độ ẩm cho phép

35 % tới 80 % RH (không ngưng tụ)

Vật liệu

Mặt trước: Nhôm, màu đen

Vỏ: Thép sơn màu đen

Xem thêm:

(1 bình chọn)

TẢI HƯỚNG DẪN SỬ DỤNG – TẢI TÀI LIỆU KỸ THUẬT – TẢI HƯỚNG DẪN LẮP ĐẶT
DOWNLOAD DATASHEET– DOWNLOAD USER MANUAL – DOWNLOAD USER GUIDE:

(1 bình chọn)
CÁC QUY ĐỊNH VỀ BẢO HÀNH TẠI NTS – VNSUP.COM

vnSup.com tuân thủ theo các điều kiện của nhà sản xuất, Thời gian bảo hành có hiệu lực từ lức giao hàng.

Ngoài ra còn có các quy định riêng như sau:

Điều kiện được bảo hành:

  •  Phiếu bảo hành còn trong thời gian còn hiệu lực
  •  Tuân thủ đúng kỹ thuật theo yêu cầu nhà sản xuất.
  •  Các thiết bị có dán tem bảo hành của NTS-VNSUP.COM (hoặc tem của công ty NGỌC THIÊN).
  • Tem còn nguyên vẹn, không bị cạo sửa hoặc có tem khác dán đè lên.
  •  Hư hỏng được xác định không phải lỗi của khách hàng.

Các trường hợp không được bảo hành:

  •  Một trong các điều kiện không đúng
  •  Thiết bị đã được sửa tại nơi khác không do vnSup ủy quyền.
  •  Hư hỏng do thiên tai, hỏa hoạn, côn trùng, nguồn điện không ổn định
  •  Các lỗi do người sử dụng không đúng hướng dẫn, tự tháo máy, sửa máy, tự chỉnh sửa, bảo trì không đúng quy định.
  •  Các phụ kiện tiêu hao quá trình sử dụng như băng mực, trống từ, hộp mực, đầu kim, băng xóa, băng từ…
  •  Không giải quyết mọi mất mát thiếu đủ hàng hóa khi khách hàng đã ký nhận lại hàng.
  •  Các lỗi phần mềm(bao gồm cả sản phẩm cài đặt theo máy và cài đặt sau này…

Trách nhiệm bảo hành của công ty Ngoc Thien Supply – NTS:

  •  Thiết bị còn trong thời gian bảo hành sẽ được sửa chữa hoặc thay thế theo đúng quy định của nhà sản xuất.
  •  Thiết bị hư hỏng phải gửi lại Công ty được bảo hành và hoàn trả máy tốt trong thời gian từ 02 đến 15 ngày tùy theo mức độ hư hỏng.
  •  Không giải quyết mọi lý do đổi hoặc trả lại thiết bị nếu không vì lỗi của nhà sản xuất yêu cầu.

Trung tâm bảo hành:
♥ 215/56 Đường Nguyễn Xí, P.13, Q.Bình Thạnh, Tp. HCM
♥ Hotline: 0899 339 028 — 0938 238 084

Hỗ trợ kỹ thuật: 028 777 98 999 (ext 172)

(1 bình chọn)

Thông số kỹ thuật của Bộ ma trận số 4 kênh: MM-700F

Nguồn điện 100 - 240 V AC, 50/60 Hz
Điện năng tiêu thụ 9 W (idle), 1 W hoặc thấp hơn (chế độ chờ)
Đáp tuyến tần số 20 Hz - 20 kHz (-3 dB/ +1dB)
Độ méo 0.5 % hoặc thấp hơn, tại 1kHz, công suất ngõ ra
Đạt chứng chỉ cULus 60065, EN60065, EN55032, EN55020, FCC part15 class A
Ngõ vào Priority 1, 2: Mic -60 dB/Line -10 dBV có thể chọn chế độ, 2.2 kΩ, cân bằng điện tử, giắc đấu nối rời
LINE IN 1, 2, 3, 4: -10 dB*, 10 kΩ, không cân bằng, 2 cổng RCA (Stereo)
Ngõ ra SPEAKER 1, 2, 3, 4: 0 dB*, 600 Ω, không cân bằng, giắc đấu nối rời
LINE OUT 1, 2, 3, 4: 0 dB*, 600 Ω, không cân bằng, RCA jack
MOH: 0 dB*, 600 Ω, biến áp cân bằng, giắc đấu nối rời
Thiết lập DSP 16 chế độ với 4 băng tần với từng ngõ ra riêng biệt, có thể lựa chọn
Tỷ lệ S/N Mic: 60 dB* hoặc hơn, Line: 75 dB* hoặc hơn (A-weighted)
Chế độ ngắt tiếng Thủ công / tự động
Thời gian ngắt 50 ms - 10 giây, có thể tinh chỉnh được
Mức ưu tiên PRIORITY 1 > PRIORITY 2 > LINE 1-4
Điều khiển POWER: Công tắc ON/OFF, cổng bật tắt nguồn từ xa
PRIORITY 1, 2: Chọn chế độ MIC/LINE, điều chỉnh độ khuếch đại, gắn chức năng, tự động ngắt tiếng, tự động điều chỉnh độ nhạu, ngắt tiếng thủ công, điều chỉnh thời gian ngắt tiếng và trộn lẫn hai chế độ
LINE IN 1, 2, 3, 4: Điều chỉnh độ khếch đại, công tắc hạn chế
OUTPUT 1, 2, 3, 4: Chọn ngõ vào LINE IN 1-4, điều chỉnh khuếch đại ngõ ra, xét chế độ HPF, lựa chọn kênh DSP, chọn chức năng DSP có sẵn.
REMOTE 1, 2, 3, 4: Kết nối với bảng điều chỉnh từ xa (RJ-45), công chắc xét chế độ kết nối từ xa
Đèn hiển thị POWER: 1 LED báo nguồn
PRIORITY 1, 2: 1 LED báo tín hiệu, 1 LED tín hiệu ngưỡng đỉnh
LINE IN 1, 2, 3, 4: 1 LED báo tín hiệu, 1 LED tín hiệu ngưỡng đỉnh
OUTPUT 1, 2, 3, 4: 2 đén LED báo kích hoạt ưu tiên, 1 LED báo kết nối từ xa, 4 LED báo chọn ngõ vào LINE, 1 LED tín hiệu, 1 LED báo đỉnh, 1 LED báo bảo vệ
Nhiệt độ hoạt động 0 ℃ tới +40 ℃
Độ ẩm cho phép 35 % tới 80 % RH (không đọng xương)
Vật liệu Mặt trước: Nhôm, màu đen Vỏ: Thép sơn màu đen
