Được trang bị 6 đầu vào micrô và 5 đầu vào AUX (sử dụng đồng thời 9 đầu vào), bộ khuếch đại A-1724 PA 240 W được thiết kế phù hợp với các ứng dụng hệ thống PA sau: thông báo, BGM và phát sóng trong nhà thờ, phòng họp lớn và các nhà máy…
Tính năng sản phẩm:
Tăng âm truyền thanh liền Mixer TOA A-1724 có nguồn cung cấp cho các đường Mic1-6
Chiết áp điều chỉnh âm sắc Bass và Treble dễ dàng điều chỉnh âm sắc cho các tín hiệu ở ngõ ra
Có sẵn ngõ ra ghi âm để kết nối với thiệt bị bên ngoài
Ngõ ra có thể kết nối với bộ Equalizer bên ngoài như bộ xử lý tín hiệu
Thông số kỹ thuật:
Nguồn điện
240 V AC, 50/60 Hz
Công suất ra
240 W
Công suất tiêu thụ
532 W (công suất ra), 220 W (EN60065), 60 mA hoặc thấp hơn (khi công tắc nguồn chế độ TĂT)
Đáp tuyến tần số
50 Hz – 20 kHz (±3 dB)
Độ méo
2 % hoặc thấp hơn tại 1 kHz, công suất ra
Đầu vào
MIC 1 – 6: -60 dB*, 600 Ω, cân bằng, cổng kết hợp giữa giắc XLR-3-31 và giắc 6 ly
AUX 1 – 2: -20 dB*, 600 Ω, cân bằng, cổng kết hợp giữa giắc XLR-3-31 và giắc 6 ly
(Chỉ được lựa chọn MIC 5 hoặc AUX 1, MIC 6 hoặc AUX 2)
AUX 3 – 4: -20 dB*, 10 kΩ, không cân bằng, giắc RCA
AUX 5: -20 dB*, 10 kΩ, không cân bằng, cổng kết hợp giữa giắc XLR-3-31 và giắc 6 ly
PWR AMP IN: 0 dB*, 600 Ω, không cân bằng, giắc RCA
(Có thể kết nối bộ tùy chỉnh âm sắc hoặc bộ xử lý tín hiệu tại cổng giữa LINE OUT và PWR AMP IN)
Đầu ra
REC: 0 dB*, 600 Ω, không cân bằng, giắc RCA
LINE: 0 dB*, 600 Ω, không cân bằng, giắc RCA
Đầu lựa chọn loa: 2 vùng, trở kháng cao (100 V line/42 Ω), phím chọn từng vùng và cầu đấu M4
Đầu ra loa trực tiếp: – Trở kháng cao (100 V line/42 Ω), cầu đấu M4
– Trở kháng thấp (4 – 16 Ω), cầu đấu M4
(2 đầu ra trở kháng cao/thấp không thể được sử dụng đồng thời)
Nguồn Phantom
Bật/Tắt cho từng MIC 1 – 6 (17 V DC)
Tỷ lệ tín hiệu/nhiễu (S/N)
100 dB hoặc hơn (Âm lượng chính: tối thiểu)
76 dB hoặc hơn (Âm lượng chính: tối đa)
60 dB hoặc hơn (MIC 1 – MIC 4)
53 dB hoặc hơn (MIC 5, MIC 6)
76 dB hoặc hơn (AUX 1 – AUX 5)
Điều chỉnh âm sắc
Âm trầm: ±10 dB tại 100 Hz, Âm bổng: ±10 dB tại 10 kHz
Ngõ vào
điều chỉnh
Điều chỉnh âm lượng: kiểu ốc vít M3
BẬT/TẮT nguồn từ xa: Dạng không điện áp, điện áp cho phép 28 V DC (khi thiết bị đang ở trạng thái TĂT), dòng ngắn mạch: 10 mA hoặc thấp hơn, kiểu ốc vít M3.
Đèn báo hiệu
Đo lường mức tín hiệu ra, theo 5 điểm bằng đèn LED, đèn LED báo nguồn, đèn LED báo vùng loa.
Nhiệt độ
hoạt động
-10 ℃ tới +40 ℃
Vật liệu
Mặt: Nhựa ABS, màu đen
Vỏ: Thép không gỉ, màu đen

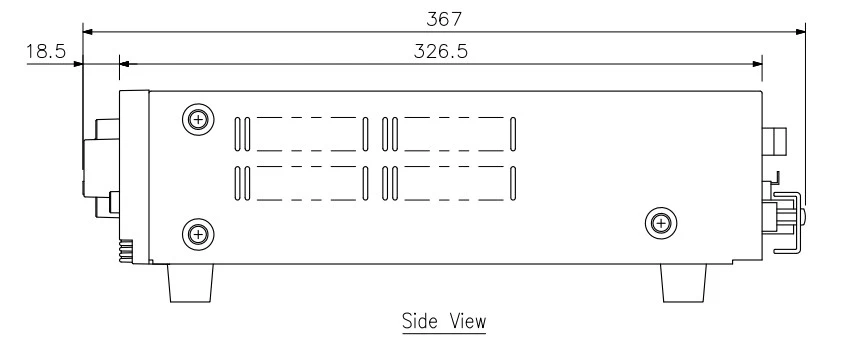

Kích thước
420 (R) × 107.7 (C) × 367 (S) mm
Khối lượng
13.5 kg
Phụ kiện
đi kèm
Dây nguồn x 1, Vỏ bảo vệ ngõ vào x 1, ốc vít vỏ bảo vệ x 2
Phụ kiện
tùy chọn
Tai gắn tủ Rack: MB-25B
Vỏ báo vệ núm điều chỉnh âm lượng: YA-920
Để được tư vấn thêm về thông tin sản phẩm, quý khách vui lòng gọi đến số hotline công ty TNHH Cung Ứng Ngọc Thiên: 02877798999.Công ty TNHH Cung Ứng Ngọc Thiên luôn sẵn sàng giải đáp mọi thắc mắc của quý khách về sản phẩm của công ty.
