TOA A-2240 – Bộ khuếch đại âm thanh Mixer

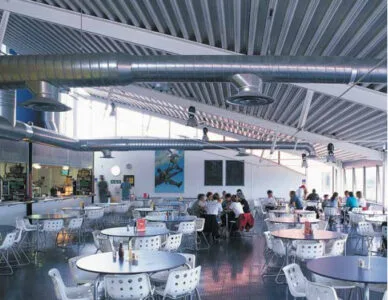

Amply TOA A-2240 là Amply liền Mixer hiệu suất cao phù hợp để phát sóng phân trang hoặc nhạc nền trong trường học, văn phòng, cửa hàng, nhà máy, nhà thờ và phòng họp lớn.

Tính năng sản phẩm: Tăng âm truyền thanh liền Mixer TOA A-2240

Tăng âm truyền thanh liền Mixer TOA A-2240:

• Có 3 ngõ vào cân bằng điện tử cho micro, 2 ngõ vào AUX và ngõ ra cho ghi âm
• Điều chỉnh âm sắc hiệu quả cả 2 âm bass và treble
• Có thể hoạt động ở 2 chế độ điện áp AC và DC
• Có nguồn Phantom cung cấp cho đường MIC1 (cấp nguồn khi sử dụng loại micro tụ điện)

Thông số kỹ thuật

Nguồn điện	220 – 240 V AC, or 24 – 30 V DC
Công suất ra	240 W
Công suất tiêu thụ	238 W (EN60065), 520 W (với nguồn AC ở mức công suất ra), 15 A (với nguồn DC ở mức công suất ra)
Đáp tuyến tần số	50 – 20,000 Hz (±3 dB)
Độ méo âm	Nhỏ hơn 1% tại 1 kHz, 1/3 công suất ra
Ngõ vào	MIC 1-3: -60dB (0 dB=1V), 600Ω, cân bằng, kiểu giắc 6 ly AUX 1,2: -20dB (0 dB=1V), 10kΩ, không cân bằng, kiểu giắc RCA (giắc hoa sen)
Ngõ ra	Đầu ra loa: cân bằng Trở kháng cao: 42Ω (100V), 21Ω (70V) Trở kháng thấp: 4Ω (31V) Ngõ ra cho ghi âm: 0dB (0 dB=1V), 600Ω, không cân bằng, kiểu giắc RCA (giắc hoa sen)
Nguồn phantom	DC +21 V (MIC 1)
Tỷ lệ S/N	Trên 60dB
Điều chỉnh âm sắc	Âm trầm: ±10dB tại 100Hz Âm bổng: : ±10dB tại 10kHz
Chế độ ngắt tiếng	MIC1: Giảm âm lượng đầu vào khác khi MIC 1 được kích hoạt, có thể điều chỉnh từ 0-30dB
Hiển thị	Nguồn, tín hiệu, mức đỉnh
Vật liệu	Bảng điều khiển: Nhựa ABS, đen Vỏ máy: Thép tấm, đen

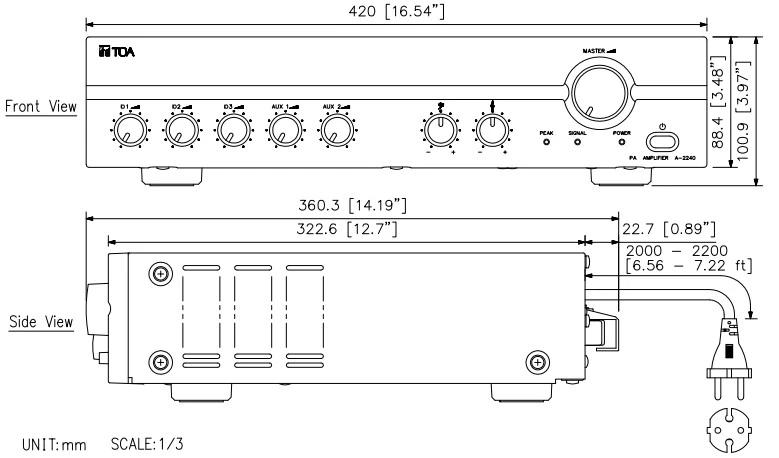

Kích thước	420 (R) x 100.9 (C) x 360.3 (S)mm
Khối lượng	13.2 kg

👉 Dưới đây là datasheet (tài liệu) của Bộ khuếch đại âm thanh Mixer TOA A-2240:

Tài liệu Bộ khuếch đại âm thanh Mixer TOA A-2240

Hướng dẫn sử dụng, lắp đặt amply TOA A-2240

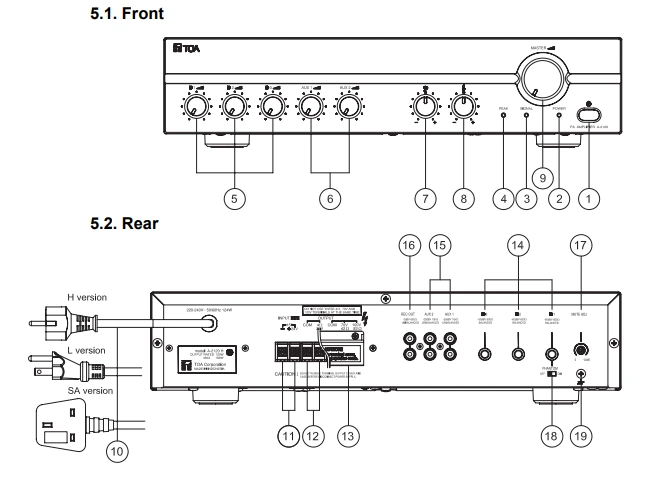

Các nút chức năng

(1). Công tắc nguồn điện	(11). Ngõ vào nguồn điện DC-24V
(2). Đèn báo nguồn điện	(12). Ngõ ra loa(dùng cho loa có trở kháng thấp 4Ohm)
(3). Đèn báo tín hiệu vào	(13). Ngõ ra loa(dùng cho loa có trở kháng cao 70-100V)
(4). Đèn báo tín hiệu ra quá lớn(công suất ampli quá tải)	(14). Ngõ vào MIC 1 – MIC 2 – MIC 3
(5). Volume điều chỉnh âm lượng ngõ vào MIC 1 – MIC 2 – MIC 3	(15). Ngõ vào AUX 1 – AUX 2(sử dụng cho CD,CASSETTTE,DVD…)
(6). Volume điều chỉnh âm lượng ngõ vào AUX 1 – AUX 2(sử dụng cho CD,CASSETTTE,DVD…)	(16). Ngõ ra tín hiệu dùng để ghi âm hoặc đến ampli khác
(7). Volume tăng /giảm âm sắc thấp – BASS	(17). Volume tăng /giảm chế độ ưu tiên tín hiệu cho ngõ vào MIC 1
(8). Volume tăng /giảm âm sắc cao – TREBLE	(18). Công tắc nguồn Phantom(sử dụng cho micro tụ điện-điện dung).
(9). Volume điều chỉnh âm lượng tổng các ngõ vào.	(19). Ngõ đấu nối đất
(10). Dây cắm nguồn điện AC-220V

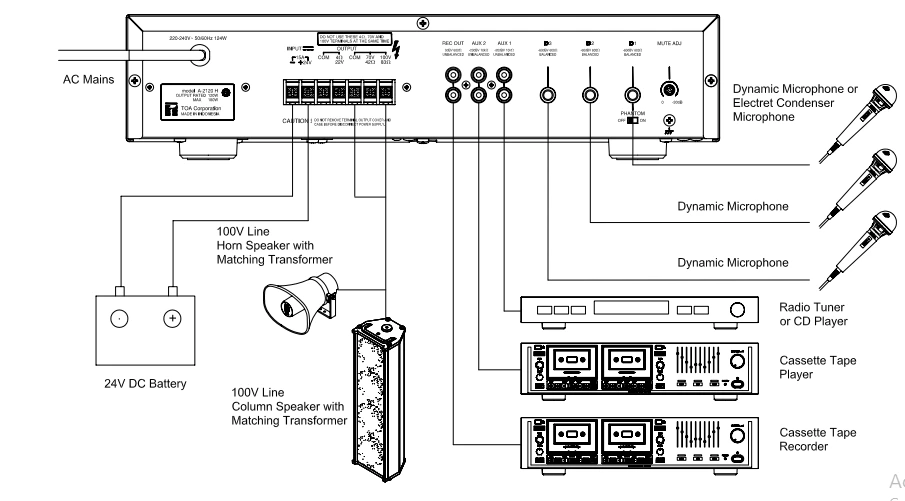

Sơ đồ kết nối amply TOA A-2240

Xem thêm: Tài liệu Hướng dẫn sử dụng amply TOA A-2240
