■ Sử dụng cùng với bộ khuếch đại Sê-ri 9000M2 hoặc M-864D.
■ Phù hợp với hộp điện 1 gang tiêu chuẩn Mỹ.
■ Bốn nút có thể gán, mỗi nút có đèn LED chỉ báo trạng thái.
■ Kiểm soát cài đặt Xpoint (bật / tắt, chọn).
■ Cung cấp tấm trang trí phù hợp.

Description

Giới thiệu Bộ điều khiển ZM-9011

bảng điều khiển từ xa zm-9011 — Bảng điều khiển từ xa ZM-9011

Bộ điều khiển từ xa ZM-9011 là bảng điều khiển từ xa treo tường được thiết kế dành riêng để sử dụng với bộ khuếch đại dòng 9000M2. 4 nút có thể gán của nó có thể được sử dụng cùng với mô-đun điều khiển từ xa RC-001T hoặc M-864D. Thiết bị có thể được gắn trong một hộp điện 1 băng tiêu chuẩn của Mỹ trên tường.

Thông số kỹ thuật của ZM-9011

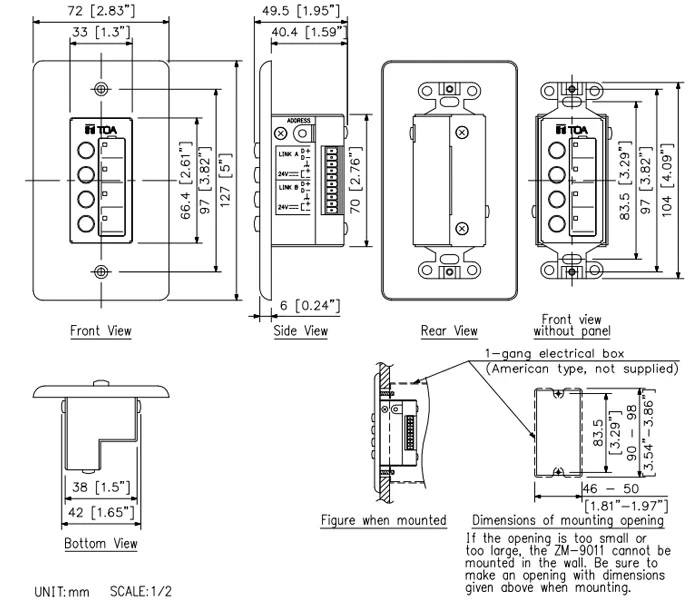

thông số kỹ thuật zm-9011 — Thông số kỹ thuật ZM-9011

Nguồn điện	24 V DC (cung cấp từ RC-001T hoặc M-864D)
Dòng điện	50 mA hoặc thấp hơn
Cổng kết nối	Giắc cắm rời 10 chân
Cáp tương thích	Cáp chống nhiễu CPEV (một cặp truyền dữ liệu và một cặp cung cấp nguồn) hoặc cáp LAN (CAT5-STP)
Phần điều chỉnh	4 nút chức năng
Đèn hiển thị	4 đèn báo chức năng (Đèn LED màu xanh)
Nhiệt độ hoạt động	0 ℃ tới +40 ℃
Độ ẩm cho phép	35 % tới 80 %RH (không ngưng tụ)
Thành phẩm	Thép tấm được xử lý bề mặt, sơn màu trắng
Kích thước	72 (R) × 127 (C) × 49.5 (S)
Khối lượng	208 g
Phụ kiện đi kèm	Vít gắn hộp kiểu (No.6-32UNC × 30) x 2, Vít gắn hộp kiểu (M4 × 30) x 2, Ốc gắn bảng điều khiển x 2, Giắc cắm rời 10 chân x 1

Nút chức năng Bảng điều khiển từ xa ZM-9011

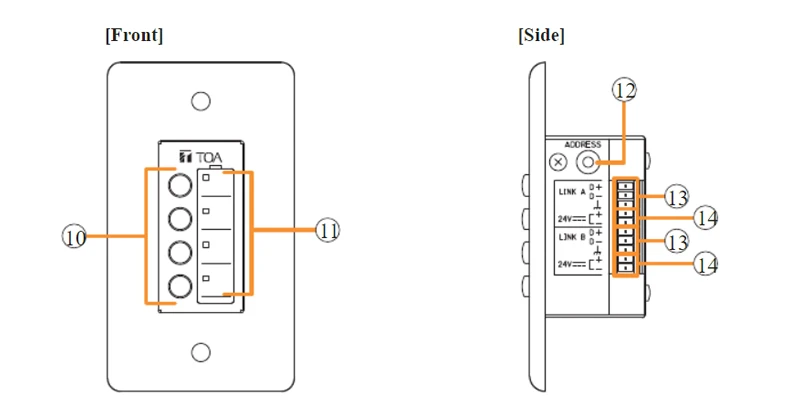

nút chức năng toa zm-9011 — Nút chức năng TOA ZM-9011

10. Các nút điều khiển Kích hoạt chức năng được gán cho chúng khi được nhấn.
Các chức năng được gán cho các nút này là BẬT / TẮT phân trang, BẬT / TẮT điểm chéo, chuyển đổi cảnh và
kiểm soát đầu ra.

11. Đèn báo đang sử dụng Đèn báo khi chức năng được gán cho nút được nhấn được kích hoạt.
Nó sẽ tự động tắt sau khi thao tác với nút nếu chức năng đang hoạt động được kích hoạt bởi mức độ ưu tiên cao hơn
thiết bị hoặc thiết lập lại bởi thiết bị khác.

12. Bộ chọn địa chỉ [0 – F] Đặt địa chỉ ZM-9011.
Đảm bảo đặt địa chỉ khác giữa các bảng điều khiển từ xa khác.
Các địa chỉ được sắp xếp theo số (0 – 9) và theo thứ tự bảng chữ cái (A – F) theo thứ tự này.

13. Đầu cuối dữ liệu [LINK A / B D +, D–] Kết nối đường truyền thông với RC-001T.
Vì đường truyền có các cực, hãy khớp cả hai cực của ZM-9011 và RC-001T khi
được kết nối.
Mỗi 2 đầu cuối giống nhau được cung cấp và các đầu cuối giống nhau được kết nối nội bộ với nhau.
Một trong hai bộ thiết bị đầu cuối có thể được sử dụng để kết nối với bộ điều khiển khác.

14. Các đầu nối đầu vào 24 V DC [24 V +, -] Kết nối cáp nguồn DC từ RC-001T.
Mỗi 2 đầu cuối giống nhau được cung cấp và các đầu cuối giống nhau được kết nối nội bộ với nhau.
Một trong hai bộ thiết bị đầu cuối có thể được sử dụng để kết nối với bộ điều khiển khác.

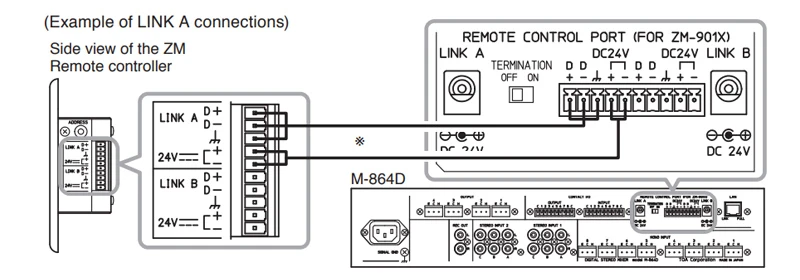

Hướng dẫn cách kết nối

hướng dẫn kết nối zm-9011

*Lưu ý:

Sử dụng cáp LAN xoắn đôi Loại 5 được che chắn cho các kết nối giữa Bộ điều khiển từ xa ZM và Bộ trộn âm thanh nổi kỹ thuật số M-864D (dấu ※ như hình trên).

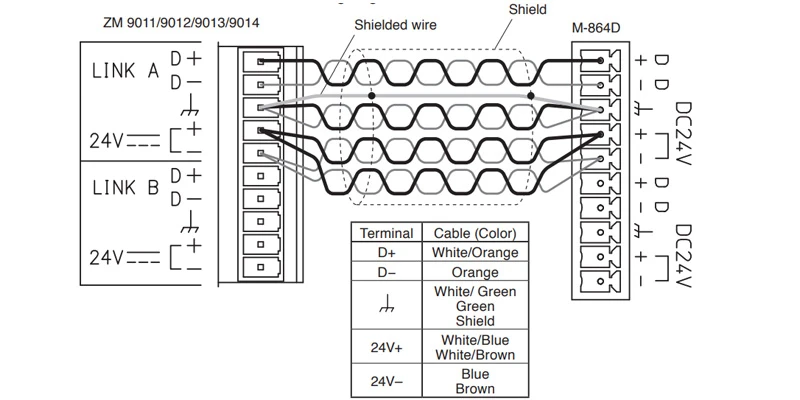

Kết nối tất cả các loại cáp như thể hiện trong sơ đồ đấu dây bên dưới.

cách kết nối zm-9011
