TOA TS-820 – Bộ điều khiển trung tâm

Liên hệ
0 reviews
  • Thiết bị chính của hệ thống
  • Hỗ trợ tối đa 64 thiết bị hội thảo
  • Ngõ vào Mic, ngõ vào AUX, ngõ ra Line, ngõ ra Rec, ngõ ra tai nghe, ngõ vào / ra EQ
  • Cài đặt chức năng – số lượng micro có thể hoạt động, chức năng tự động tắt mic, lựa chọn phát biểu ưu tiên, chống phản hồi âm
  • Gắn lên tủ rack khi dùng tai gắn tùy chọn MB-TS920

Description

He thong hoi thao TOA dong TS-820

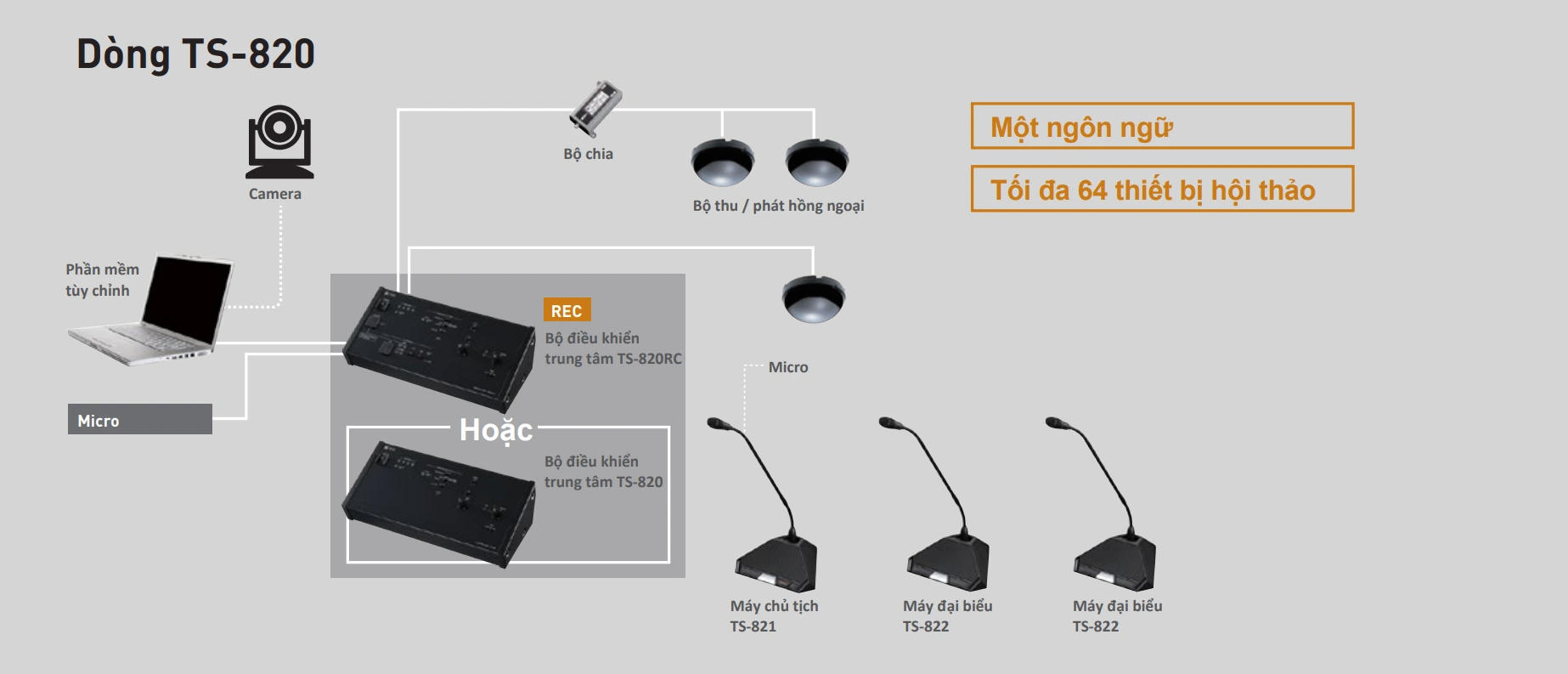

Sơ đồ hệ thống hội thảo TOA dòng TS-820

TS-820 là Bộ điều khiển trung tâm của Hệ thống hội thảo TOA, có thể được lắp đặt dễ dàng và bố trí linh hoạt. Khi kết nối với Bộ phát / thu hồng ngoại TS-905/907, TS-820 có thể điều khiển Máy Chủ tịch và Máy Đại biểu thông qua tín hiệu hồng ngoại không dây.

Thiết bị còn có tính năng xác nhận cài đặt cho phép xác minh trạng thái kết nối của Bộ phát / Bộ thu IR và Máy Chủ tịch / Máy Đại biểu. TS-820 cũng được trang bị FBS (Loại bỏ phản hồi âm), cho phép kiểm soát hiệu quả phản hồi âm thanh. Hệ thống có thể được điều khiển bởi PC (* 1).

Tính năng sản phẩm TS-820

Bo dieu khien trung tam TS-820

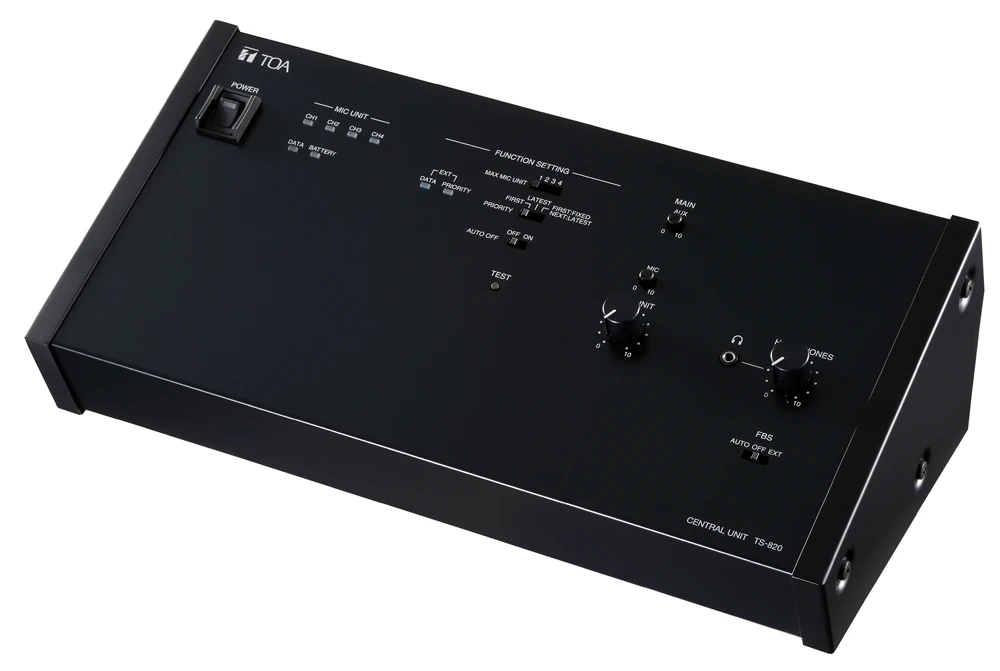

Bộ điều khiển trung tâm TS-820
  • Thiết bị chính của hệ thống
  • Hỗ trợ tối đa 64 thiết bị hội thảo
  • Ngõ vào Mic, ngõ vào AUX, ngõ ra Line, ngõ ra Rec, ngõ ra tai nghe, ngõ vào / ra EQ
  • Cài đặt chức năng – số lượng micro có thể hoạt động, chức năng tự động tắt mic, lựa chọn phát biểu ưu tiên, chống phản hồi âm
  • Gắn lên tủ rack khi dùng tai gắn tùy chọn MB-TS920

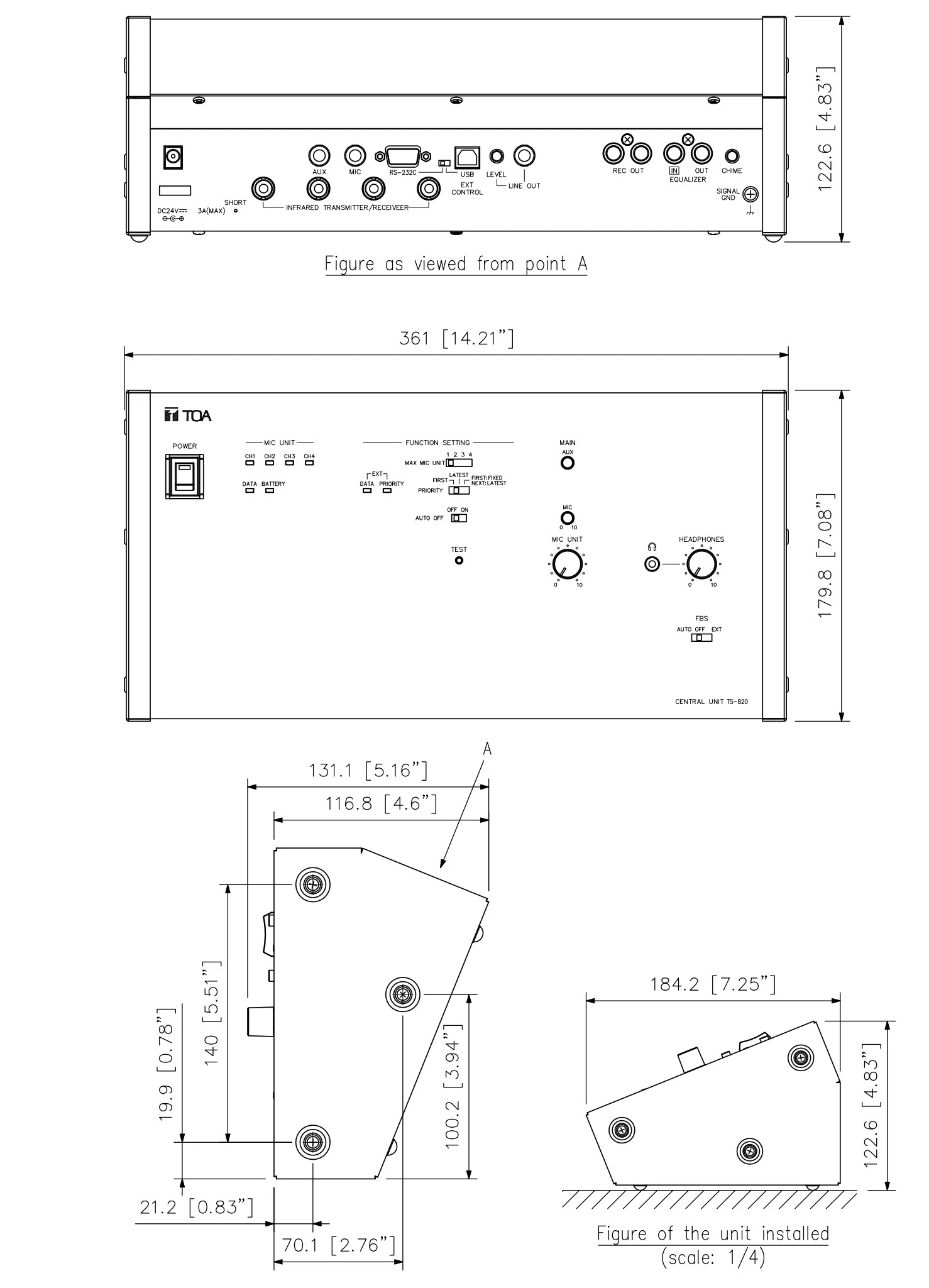

Thông số kỹ thuật Bộ điều khiển trung tâm TS-820

Thong so ki thuat TS-820

Nguồn điện

100 – 240 V AC, 50/60 Hz (Thông qua bộ đổi nguồn AC)

Điện năng tiêu thụ

72 W

Dòng tiêu thụ

Tối đa 3 A DC (khi sử dụng nguồn 24V DC được cung cấp bởi bộ đổi nguồn AC)

Tần số sóng mang

Kênh nhận:

  • Âm thanh kênh số 1: 7.35 MHz
  • Âm thanh kênh số 2: 8.10 MHz
  • Âm thanh kênh số 3: 8.55 MHz
  • Âm thanh kênh số 4: 9.15 MHz
  • Kênh điều khiển: 6.45 MHz
  • Kênh truyền: Ngôn ngữ cơ bản: 1.95 MHz

Ngõ vào

  • MIC: -60 dB*, 600 Ω, không cân bằng, giắc 6ly (2 chân)
  • AUX: -20dB*, 10 kΩ, không cân bằng, giắc 6ly (2 chân)

Ngõ ra

  • LINE: -10 dB*, 10 kΩ, không cân bằng, giắc 6ly (2 chân)
  • REC: -10db*, 10 kΩ, không cân bằng, giắc hoa sen RCA
  • HEADPHONES: Giắc 3 ly (3 chân: Mono)

Số Máy Chủ tịch/ Đại biểu tối đa trên hệ thống

64 máy

Số mắt Truyền/Nhận tín hiệu hồng ngoại

Hỗ trợ tới 4 bộ (Khi sử dụng bộ chia tín hiệu, có thể hỗ trợ kết nối tới 16 bộ TS-905 và 12 bộ TS-907, hoặc có thể sử dụng kết hợp giữa TS-905 và TS-907)

Cổng kết nối vào ra cho mắt Truyền/Nhận hồng ngoại

Giắc BNC

Số bộ mở rộng có thể kết nối

Đầu nối D-sub (9 P, cổng đực) / có thể chọn USB-B

Đèn LED chỉ báo

  • Đèn báo báo nhận tín hiệu âm thanh 1 – 4 CH, Đèn báo nhận liệu,
  • Đèn báo ưu tiên điều khiển thiết bị ngoại vi, Đèn báo trạng thái giao tiếp thiết bị ngoại vi.
  • Đèn báo pin (nhấp nháy khi nhấp nháy Pin của Máy Chủ tịch / Máy Đại biểu sắp hết pin),
  • Đèn báo ngắn mạch.

Phím chức năng

  • Cài đặt số máy đại biểu nói đồng thời: 1/2/3/4
  • Cài đặt chế độ tắt Micro: TIME OUT ON/OFF
  • Chế độ ưu tiên khi nói: A/B/C(A: Ưu tiên First-in-first-out priority, B: Ưu tiên Last-in-first-out,C: Cố định cho từng thiết bị và last-in-first-out  theo thứ tự thiết bị)
  • Phím chọn FBS: AUTO/OFF/EXT

Nhiệt độ hoạt động

0 ℃ tới +40 ℃

Độ ẩm hoạt động

90 %RH hoặc thấp hơn (không đọng sương)

Chất liệu

Bảng điều khiển: Tấm thép được xử lý bề mặt, màu đen, độ bóng 30%, sơn

Khối lượng

2.7 kg

Phụ kiện đi kèm

Bộ đổi nguồn AC: Dây nguồn DC = 1.8m x1, dây nguồn AC = 2m x 1

 Phụ kiện tùy chọn

Tai gắn tủ Rack: MB-TS920
