Giới thiệu Bảng điều khiển ZM-9003

ZM-9003 là bảng công tắc điều khiển từ xa với 4 công tắc lựa chọn lồng vào nhau và 2 công tắc tạm thời. Kết nối nó với đầu vào điều khiển của bộ khuếch đại dòng 9000 cho phép các điều khiển khác nhau như lựa chọn nguồn nhạc nền và điều chỉnh âm lượng. Nó có thể được gắn trong hộp điện 2 gang tiêu chuẩn của Mỹ trên tường.

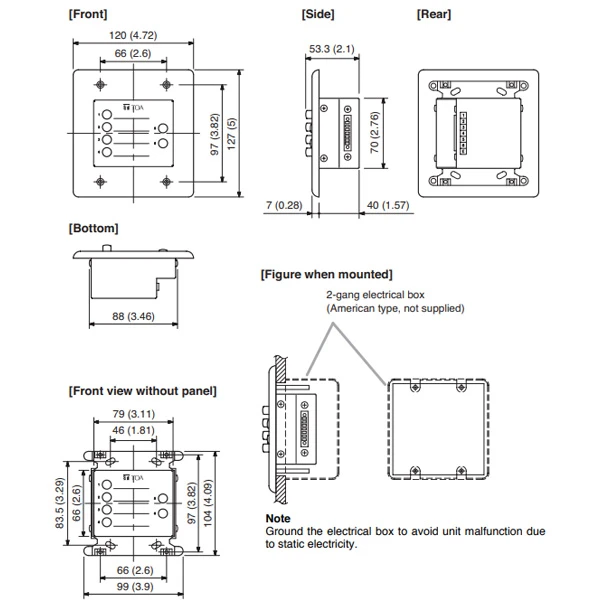

Thông số kỹ thuật ZM-9003

Điện trở dòng	250 Ω trở xuống (mỗi dòng)
Thiết bị đầu cuối	Khối thiết bị đầu cuối có thể tháo rời (7 chân)
Nhiệt độ hoạt động	-10 ℃ đến + 40 ℃ (14゜F đến 104゜F)
Thành phẩm	Thép tấm đã qua xử lý bề mặt, màu trắng, sơn màu
Kích thước	120 (W) × 127 (H) × 53.3 (D) mm (4.72 × 5″ × 2.1″)”
Trọng lượng	375 g
Phụ kiện	Vít lắp hộp (No.6-32UNC × 30)… 4, Vít lắp hộp (M4 × 30)… 4, Vít lắp bảng điều khiển… 2, Phích cắm đầu cuối có thể tháo rời (7 chân)… 1

Nút chức năng của TOA ZM-9003

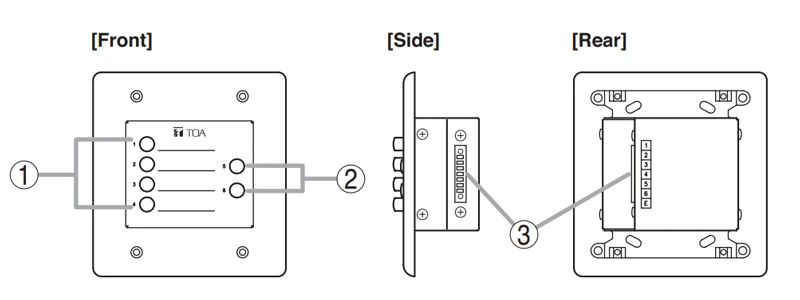

nút chức năng toa zm-9003 — Nút chức năng toa ZM-9003

1. Các công tắc lựa chọn lồng vào nhau [1 – 4]: Kích hoạt chức năng được gán cho chúng khi được nhấn

2. Công tắc tạm thời [5, 6]: Kích hoạt chức năng được gán cho chúng khi được nhấn.

3. Ngõ ra điều khiển [1 – 6, E]:

Kết nối thiết bị đầu cuối này với thiết bị đầu cuối đầu vào điều khiển của bộ khuếch đại 9000 Series.
Sử dụng cáp có điện trở đường dây 250 Ω trở xuống (trên mỗi đường dây) cho kết nối này.
Tránh lắp đặt cáp này và cáp nguồn trong cùng một ống dẫn. Đường ống riêng biệt.

Hướng dẫn cách kết nối

Có thể kết nối tối đa 2 đơn vị TOA ZM-9003 với bộ khuếch đại 9000 Series.
Cần có một Mô-đun Mở rộng I / O Điều khiển C-001T để kết nối.
Kết nối ZM-9003 với mỗi cực đầu vào điều khiển của bộ khuếch đại C-001T và 9000 Series như hình dưới đây.
Việc gán chức năng cho các công tắc lựa chọn lồng vào nhau hoặc công tắc tạm thời được thực hiện tại bộ khuếch đại 9000 Series.

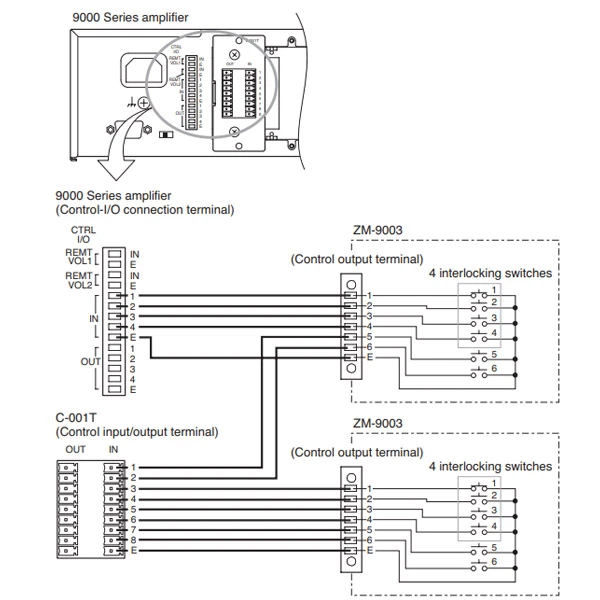

hướng dẫn kết nối zm-9003 — Hướng dẫn kết nối ZM-9003
