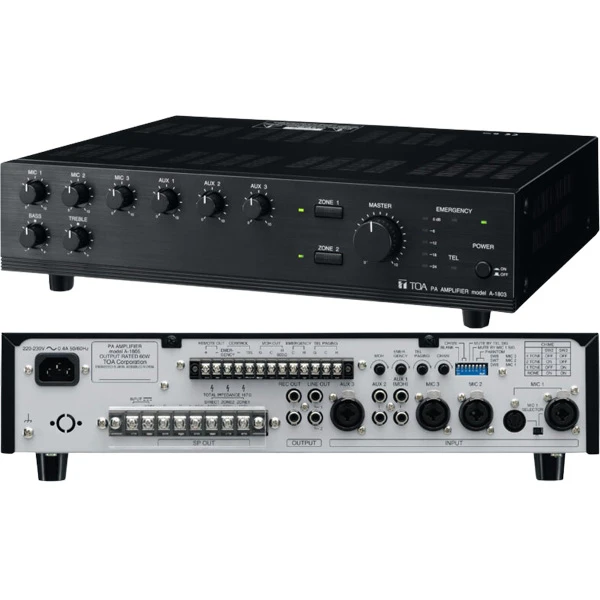

Giới thiệu Tăng âm truyền thanh Amply Mixer 30W A-1803
Amply Mixer 30W A-1803 là bộ khuếch đại công suất đa chức năng được thiết kế đặc biệt để có tính linh hoạt tối đa và hiệu suất cao tiết kiệm chi phí. Có nhiều lựa chọn đầu ra công suất khác nhau cũng như các chức năng như phân trang và vùng phủ sóng kép.
Được trang bị thêm chức năng Ưu tiên, chức năng Chuông và 2 công tắc chọn vùng, TOA A-1803 PA 30W được thiết kế để phù hợp với các ứng dụng hệ thống PA sau: phân trang thông báo, liên lạc, BGM và phát thanh trong trường học, văn phòng và cửa hàng. Chức năng điều khiển từ xa nguồn, được cung cấp đặc biệt để sử dụng cùng với P-1812 (tùy chọn), sẽ BẬT hoặc TẮT nguồn của P-1812.
Thông số kỹ thuật của Tăng âm truyền thanh TOA A-1803
| Nguồn điện | 220 – 230 V AC, 50 / 60 Hz |
| Công suất ra | 30 W |
| Đáp tuyến tần số | 50 Hz – 20 kHz (±3 dB) |
| Độ méo tiếng | < 2 % |
| Công suất tiêu thụ | 80 W, hoạt động AC: 80 W (đầu ra định mức), 37 W (EN60065), 100 mA trở xuống (khi công tắc nguồn TẮT), hoạt động 24 V DC: 2,0 A (đầu ra định mức), 1,0 A (EN60065) |
| Tỉ lệ S/N | 100 dB (MIC: > 60 dB; AUX : > 76 dB; Tel: > 90 dB, EMERGENCY: > 96 dB) |
| Ngõ vào | MIC 1: -60 dBV, 600 Ω, cân bằng, giắc cắm điện thoại XLR kết hợp hoặc ổ cắm DIN 5p MIC 2 & MIC 3: -60 dBV, 600 Ω, cân bằng, giắc cắm điện thoại XLR kết hợp AUX 1–2: –20 dBV, 10 kΩ, không âm thanh. RCA AUX 3: -20 dBV, 10 kΩ, không âm thanh. kết hợp giắc cắm điện thoại XLR |
| Ngõ ra | REC: 0 dBV, 600 Ω, không cân bằng, giắc cắm chân RCA SPEAKER: 100 V (330 Ω), 4 – 16 Ω |
| Khối lượng | 8.1 Kg |

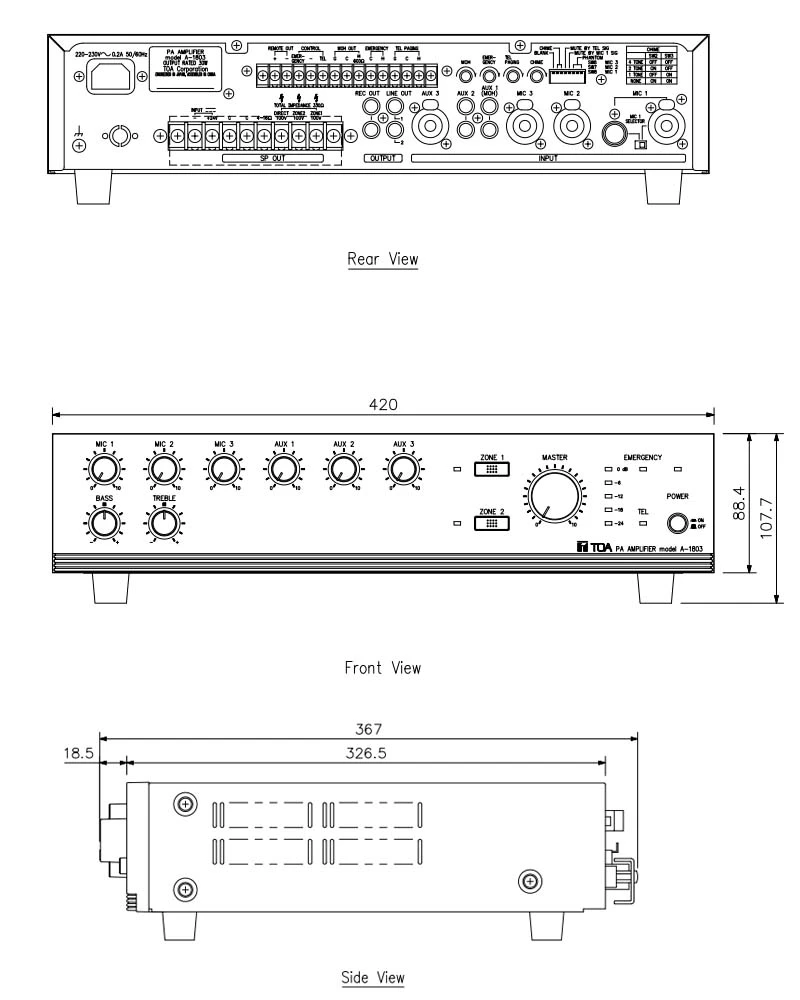

| Kích thước | 420(R) x 107.7(C) × 367(S)mm |
| Phụ kiện | Dây nguồn x 1, Nắp khối đầu cuối x 1, Vít gắn nắp khối đầu cuối x 2 |
Tính năng nổi bật của Amply Mixer TOA A-1803

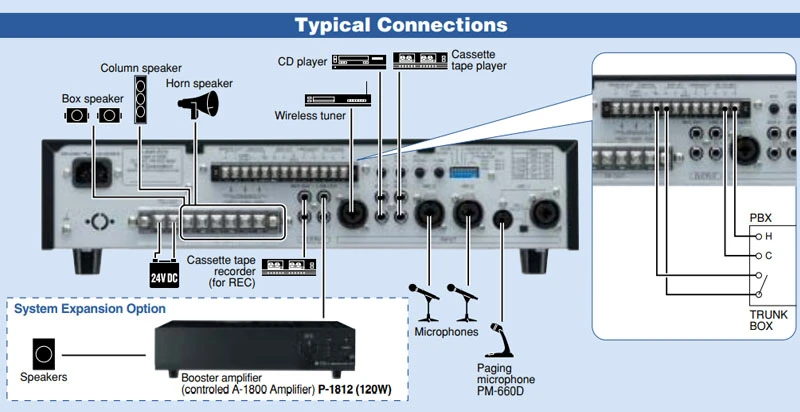

- Tăng âm truyền thanh liền Mixer TOA A-1803 có 3 ngõ vào micro, 3 ngõ vào cho các báo động khẩn cấp và một ngõ vào điện thoại.
- Có hai vùng loa cho phép lựa chọn mỗi vùng độc lập hoặc đồng thời.
- Hoạt động ở hai chế độ điện áp AC và DC. Được trang bị ngõ ra cho âm nhạc. Có ngõ Line out để kết hợp với tăng âm công suất ngoài khi cần công suất lớn hơn.
- Bảng điều khiển phía trước thân thiện với người dùng giúp vận hành dễ dàng.
- Các nút chọn loa vùng riêng lẻ cho phép phát sóng đến 2 vùng riêng biệt.
- 3 đầu vào MIC với ghi đè ưu tiên MIC 1.
- Có thể phát một trong 3 nguồn chương trình khác nhau.
- Mạch chất lượng cao cho phép đáp ứng tần số rộng (ví dụ: cho các nguồn nhạc CD và cho loa FGM / BGM).
- Ghi đầu ra.
- MIC 1 tích hợp chuông để sử dụng với micrô từ xa tùy chọn.
- Thiết bị đầu cuối từ xa để điều khiển khẩn cấp với cài đặt tự động mức đầu ra mặc định cho đầu vào khẩn cấp.
Hướng dẫn sử dụng nút chức năng của TOA A-1803

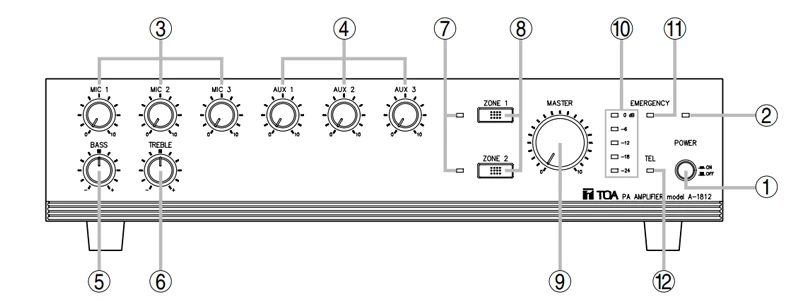

Mặt trước
| 1. Công tắc nguồn | 7. Các chỉ số vùng |
| 2. Đèn báo nguồn | 8. Công tắc bộ chọn vùng |
| 3. Điều khiển âm lượng micrô [MIC 1 – 3] | 9. Điều khiển âm lượng chính |
| 4. Điều khiển âm lượng AUX [AUX 1 – 3] | 10. Đồng hồ đo mức LED |
| 5. Kiểm soát âm trầm | 11. Chỉ báo khẩn cấp |
| 6. Kiểm soát âm treble | 12. Chỉ báo phân trang điện thoại |

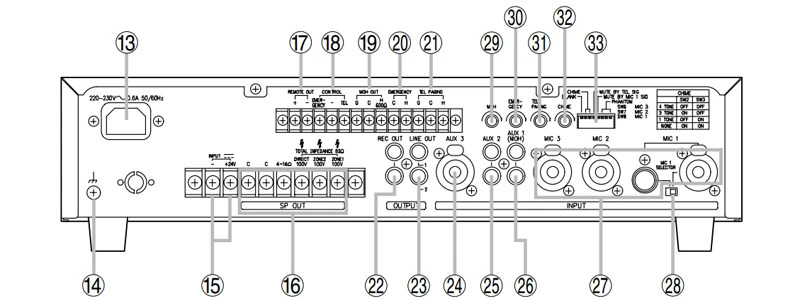

Mặt sau
| 13. Đầu vào AC | 24. Cổng đầu vào AUX 3 [AUX 3] |
| 14. Thiết bị đầu cuối mặt đất | 25. Cổng đầu vào AUX 2 [AUX 2] |
| 15. Các thiết bị đầu cuối đầu vào DC | 26. Ngõ vào AUX 1 (MOH) [AUX 1 (MOH)] |
| 16. Thiết bị đầu cuối đầu ra | 27. Các thiết bị đầu cuối đầu vào micrô [MIC 1 – 3] |
| 17. Các thiết bị đầu cuối đầu ra điều khiển từ xa [REMOTE OUT] | 28. MIC 1 công tắc chọn đầu cuối |
| 18. Kiểm soát các thiết bị đầu cuối đầu vào [CONTROL] | 29. Điều khiển âm lượng MOH |
| 19. Các đầu ra MOH (Music On Hold) [MOH OUT] | 30. Điều khiển âm lượng khẩn cấp |
| 20. Thiết bị đầu cuối đầu vào khẩn cấp [EMERGENCY] | 31. Điều khiển âm lượng phân trang điện thoại [TEL PAGING] |
| 21. Thiết bị đầu cuối đầu vào phân trang điện thoại [TEL PAGING] | 32. Điều khiển âm lượng chuông [CHIME] |
| 22. Đầu ra ghi âm [REC OUT] | 33. Công tắc chức năng |
| 23. Các thiết bị đầu cuối đầu ra đường truyền [LINE OUT 1, 2] |
