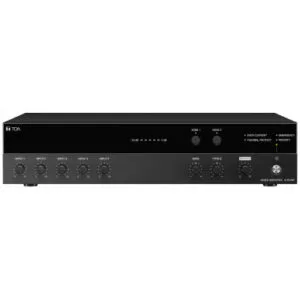

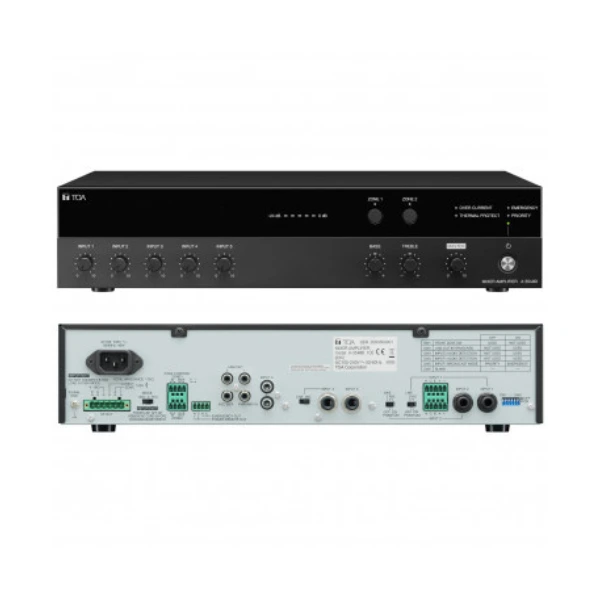

TOA A-3548D – Amply liền Mixer

Description

TOA  A-3548D là Amply liền Mixer thông báo PA thuộc dòng A-3500D. Tăng âm gồm 4 ngõ vào micro và 1 ngõ vào AUX và nút chọn vùng zone 2 kênh, lý tưởng cho việc phát thông báo và phát nhạc nền tại các trường học, khu văn phòng hay trong những siêu thị.

Tăng âm còn được trang bị các chức năng như thông báo khẩn cấp, phát thanh ưu tiên, điều khiển vùng từ xa.

Thông số kĩ thuật

Nguồn điện

Nguồn điện sử dụng là 100 – 240 V AC, 50/60Hz với Ngõ ra định mức 480 W.

Công suất/dòng điện tiêu thụ

Công suất/dòng điện tiêu thụ của Amply liền Mixer TOA A-3548D là 601 W (ngõ ra định mức ), 113 W (dựa theo tiêu chuẩn EN62368), 200 mA hoặc ít hơn (Khi công tắc nguồn tắt).

S/N Ratio A-3548D

• 88 dB hoặc hơn (Master volume: min.)
• 76 dB hoặc hơn (Master volume: max.)
• 55 dB hoặc hơn (INPUT 1 – 6)
• 72 dB hoặc hơn (INPUT 7) (A-weighted)

Ngõ vào âm thanh A-3548D

• Ngõ vào 1, 2: -60 dB(*1)(MIC) / -20 dB (*1) (LINE) tùy chọn , 600 Ω, cân bằng điện, giắc cắm tháo rời (5 chân)/ø 6.3 mm phone giắc (2P)

Lưu ý: Ngõ ra MIC trang bị nguồn điện phantom (24V DC, ON/OFF)

• Ngõ vào 3: -60 dB(*1), 600 Ω, cân bằng, ø 6.3 mm phone giắc (2P)
• Ngõ vào 4: -60 dB(*1)(MIC) / -20 dB (*1) (LINE) tùy chọn, 600 Ω, cân bằng điện, ø 6.3 mm phone giắc (2P)
• Ngõ vào 5: -20 dB (*1), 10 kΩ, không cân bằng, chân giắc RCA x 2
• PWR AMP IN: 0 dB (*1), 600 Ω, không cân bằng, chân giắc RCA

Ngõ vào điều khiển A-3548D

• 2 kênh, ngõ vào không kết nối điện áp, điện áp mở: 35 V DC hoặc ít hơn
• Dòng mạch ngắn: 10 mA hoặc ít hơn, giắc cắm tháo rời (5 chân)
• ZONE CONTROL IN: ngõ vào không kết nối điện áp, điện áp cân bằng: 35 V DC hoặc ít hơn,
• Dòng mạch ngắn: 10 mA hoặc ít hơn, giắc cắm tháo rời (4 chân)

Ngõ ra âm thanh A-3548D

• Loa:Trở kháng thấp (4 – 16 Ω) / Trở kháng cao (DIRECT, ZONE 1, ZONE 2: 100 V / tổng 21 Ω), giắc cắm tháo rời (6 chân (ZONE 1 / ZONE 2 tùy chọn , tối đa 480W trên một ngõ ra)
• Rec out: 0 dB(*1), 600 Ω, không cân bằng, RCA pin jack
• Line out 1, 2: 0 dB (*1) , 600 Ω, không cân bằng, RCA pin jack (Có thể kết hợp với lựa chọn vùng)

Ngõ ra điều khiển A-3548D

• Công suất: Cực máng hở, điện áp chịu đựng: 30 V DC hoặc ít hơn. Dòng điện điều khiển: 25 mA hoặc ít hơn, giắc đấu nối tháo rời (4 chân)
• Khẩn cấp: ngõ ra bộ thu mở, điện áp chịu đựng 30 V DC hoặc ít hơn. Dòng điện điều khiển: 25 mA hoặc ít hơn, giắc đấu nối tháo rời (4 chân)
• Điều khiển vùng: ngõ ra mở (phân cực), điện áp chịu đựng 30 V DC hoặc ít hơn. Dòng điện điều khiển: 25 mA hoặc ít hơn, giắc đấu nối tháo rời (4 chân)
